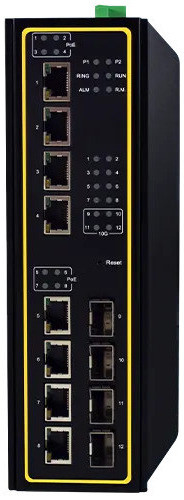

Atop EHG7612-410GSFP

Le switch Atop EHG7612-410GSFP offre une solution industrielle haute performance pour les infrastructures critiques nécessitant un débit élevé et une fiabilité maximale. Doté de 8 ports Gigabit Ethernet cuivre et de 4 uplinks SFP+ 10 Gigabit, ce switch Layer 3 assure une connectivité robuste dans les environnements industriels les plus exigeants. Sa certification NEMA TS-2 en fait un choix privilégié pour les applications de contrôle du trafic et les villes intelligentes.

Architecture réseau haute performance

• 8 ports 10/100/1000Base-T RJ45 à négociation automatique
• 4 emplacements SFP+ pour uplinks 1G/10G
• Commutation Layer 3 avec routage IPv4 statique, RIPv1/v2 et OSPFv2
• Table MAC de 16 000 entrées
• Mémoire tampon de 1,5 Mo pour la gestion des paquets
• Support des trames jumbo jusqu'à 9 216 octets
• 4 096 VLAN (ID 1 à 4 094)
• 8 files de priorité pour la qualité de service

Redondance et fiabilité réseau

• Protocole ITU-T G.8032 ERPS Ring pour une récupération en moins de 20 ms
• Support STP, RSTP, MSTP selon IEEE 802.1D-2004
• MRP (Manager/Client) pour les topologies en anneau
• Compatible avec les chaînes et anneaux redondants propriétaires
• VRRP (Virtual Router Redundancy Protocol) pour la redondance de routage
• Fonctionnement sans perte de paquets même à pleine charge

Fonctionnalités de supervision et sécurité

• SNMP v1/v2c/v3 pour la supervision centralisée
• Support RMON (groupes 1, 2, 3, 9)
• Interface web pour l'administration
• CLI (Command Line Interface) pour la configuration avancée
• Authentification IEEE 802.1X avec RADIUS et TACACS+
• DHCP Snooping et ARP Spoof Prevention
• Dynamic ARP Inspection et IP Source Guard
• Gestion des comptes utilisateurs conforme IEC 62443
• Syslog pour la journalisation des événements

Synchronisation temporelle de précision

• IEEE 1588v2 Precision Time Protocol (PTP) avec Transparent Clock End-to-End matériel
• Support IEEE 1588v1 Ordinary Clock/Boundary Clock (logiciel)
• Serveur/Client NTP et SNTP pour la synchronisation réseau standard

Caractéristiques industrielles renforcées

• Plage de température étendue : -20°C à +70°C
• Boîtier métallique SPCC IP30 avec dissipateur thermique renforcé
• Conception sans ventilateur pour une fiabilité accrue
• Protection EMC niveau 3
• Montage DIN-rail ou mural (kit optionnel)
• Dimensions : 76 × 200 × 160 mm
• Poids : 2 500 g

Alimentation et consommation

• Tension d'entrée : 9-57 VDC
• Courant d'entrée maximal : 2,2 A @ 9 VDC
• Consommation maximale : 19,8 W
• Connecteur : bornier verrouillable 5 broches 5,08 mm
• Protection contre l'inversion de polarité

Interfaces et connectivité

• Port console RS232 (connecteur RJ45)
• 2 sorties relais (capacité de commutation 1 A @ 24 VDC)
• Interrupteurs DIP pour le contrôle de l'anneau et les paramètres Profinet
• Bouton de réinitialisation
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port, PoE

Protocoles supportés

• IPv4, IPv6, ICMPv4/v6
• IGMPv1/v2/v3, IGMP Snooping, MLD
• GARP, GMRP, GVRP
• LLDP pour la découverte de topologie
• DHCP Server/Relay/Client avec options 66/67/82
• BootP, RARP, TFTP
• Telnet, SSH, HTTP, HTTPS
• SMTP (incluant Gmail) pour les notifications
• Modbus/TCP avec registres d'état du dispositif
• sFlow pour l'analyse du trafic
• BGPv4 pour le routage inter-domaines

Multicast et routage

• 128 groupes IGMP statiques
• 256 groupes IGMP dynamiques
• DVMRP, PIM-DM, PIM-SM, PIM-SSM
• Routage unicast IPv4 statique
• Protocoles de routage dynamique RIP v1/v2 et OSPFv2

Qualité de service et sécurité

• IEEE 802.1p pour la classification du trafic
• QoS par port ou par VLAN
• ACL (Access Control Lists)
• VLAN basé sur MAC (512 entrées)
• 4 groupes trunk avec support LACP (IEEE 802.3ad)
• Contrôle de flux IEEE 802.3x et back pressure
• Energy Efficient Ethernet (IEEE 802.3az)
• Mirroring de port pour l'analyse du trafic
• UDLD (Unidirectional Link Detection)

Certifications et conformité

• Sécurité : UL 62368-1:2014, CSA C22.2 N. 62368-1-14, NZS 62368.1:2018, EN 62368-1:2014+A11:2017
• Contrôle du trafic : NEMA TS-2
• EMC : FCC Part 15 Subpart B Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• Tests : IEC 61000-4-2 (ESD ±6/8 kV), IEC 61000-4-3 (RS 10 V/m), IEC 61000-4-4 (EFT ±2 kV), IEC 61000-4-5 (Surge ±2 kV), IEC 61000-4-6 (CS 10 V rms), IEC 61000-4-8 (PFMF 30 V/m)
• Chocs et vibrations : MIL-STD-810G Method 516.5, MIL-STD-810F Method 514.5 C-1 & C-2
• RoHS 2 : Oui

Fiabilité

• MTBF : 20 ans
• Garantie : 5 ans
