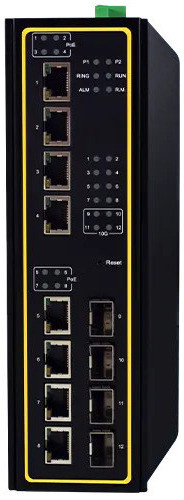

Atop EHG7612-4SFP-410GSFP

Le switch Atop EHG7612-4SFP-410GSFP combine connectivité cuivre et fibre optique pour les installations industrielles exigeantes. Avec 4 ports RJ45 Gigabit Ethernet, 4 emplacements SFP 100/1000BASE-X et 4 emplacements SFP+ dédiés 1/10 Gigabit, il offre une grande flexibilité pour les architectures réseau nécessitant des liaisons hautes performances et longues distances.

Configuration des ports

• 4 ports 10/100/1000BASE-T(X) RJ45 auto-négociation
• 4 emplacements SFP 100/1000BASE-X Gigabit
• 4 emplacements SFP+ uplink 1 Gigabit ou 10 Gigabit Ethernet
• Console RS232 (connecteur RJ45)
• 2 sorties relais (charge 1A @ 24 VDC)

Caractéristiques matérielles

• Boîtier métallique SPCC IP30 avec dissipateur thermique renforcé
• Conception fanless pour fiabilité maximale
• Montage sur rail DIN ou mural (kit optionnel)
• Dimensions : 76 x 200 x 160 mm
• Poids : 2500 g

Alimentation électrique

• Tension d'entrée : 9-57 VDC
• Courant maximal : 2,2 A @ 9 VDC
• Consommation maximale : 19,8 W @ 9 VDC
• Connecteur : bornier verrouillable 5 broches 5,08 mm
• Protection contre les inversions de polarité

Performances réseau

• Normes Ethernet : IEEE 802.3 (10BaseT), IEEE 802.3u (100BaseT(X)), IEEE 802.3ab (1000BaseT(X)), IEEE 802.3z (1000BaseX), IEEE 802.3ae (10 Gigabit Ethernet Fiber)
• Taille de la table MAC : 16 000 entrées
• Mémoire tampon de paquets : 1,5 Mo
• Trames jumbo : 9216 octets
• 8 files de priorité

Environnement de fonctionnement

• Température de fonctionnement : -20°C à 70°C
• Température de stockage : -40°C à 85°C
• Humidité relative : 5 % à 95 % (sans condensation @ 55°C)
• Protection EMC niveau 3
• Tests selon MIL-STD-810G (choc, chute, vibration)

Certifications et normes

• Sécurité : UL62368-1, CSA C22.2 N. 62368-1-14, EN62368-1:2014+A11:2017
• Contrôle du trafic : NEMA TS-2
• CEM : FCC Part 15 Subpart B Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• Protection ESD (IEC 61000-4-2) : ±6 kV contact, ±8 kV air (niveau 3)
• Surtension (IEC 61000-4-5) : ligne-à-ligne ±1 kV, ligne-à-terre ±2 kV (niveau 3)
• Conformité RoHS 2

Indicateurs LED

• PWR1, PWR2
• Alarm, Run, Ring, Ring Master
• Lien/Vitesse RJ-45
• Lien SFP

Fiabilité

• MTBF : 20 ans
• Garantie : 5 ans
