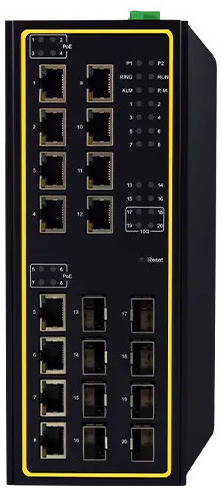

Atop EHG7620-12SFP-410GSFP

L'Atop EHG7620-12SFP-410GSFP est un switch Ethernet industriel managé Layer-3 de 20 ports conçu pour les environnements exigeants nécessitant haute disponibilité et bande passante élevée. Avec sa certification NEMA TS-2, il répond aux exigences des applications de contrôle du trafic, de smart city et d'infrastructures critiques opérant entre -20°C et +70°C.

Architecture réseau haute performance

Ce switch offre une configuration de 20 ports Gigabit Ethernet et 10 Gigabit Ethernet : 4 ports 10/100/1000BASE-T(X) RJ45, 12 slots SFP 100/1000BASE-X et 4 uplinks SFP dédiés 1G/10G. Cette architecture permet de construire des backbones réseau à très haut débit avec des liaisons fibre optique jusqu'à 10 Gb/s. Le switch supporte des trames jumbo jusqu'à 9216 octets, 16 000 adresses MAC, 4096 VLAN et 8 files d'attente prioritaires pour optimiser le trafic.

Routage IP et protocoles Layer-3

L'EHG7620-12SFP-410GSFP intègre des capacités de routage Layer-3 avancées : routage statique IPv4, RIP v1/v2 et OSPFv2 pour la convergence rapide des routes. Le switch prend en charge BGPv4 pour l'interconnexion entre domaines de routage, ainsi que le multicast avec IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM et PIM-SSM. La redondance de routage est assurée par le protocole VRRP (Virtual Router Redundancy Protocol).

Redondance et résilience réseau

Plusieurs mécanismes de redondance garantissent une haute disponibilité : ITU-T G.8032 ERPS Ring, RSTP, STP, MSTP et MRP (Manager/Client). Le switch offre une convergence réseau en moins de 20 ms en cas de défaillance d'un lien, même sous charge maximale. Les protocoles iA-Ring et iA-Chain sont également supportés pour des topologies propriétaires. Deux sorties relais permettent l'intégration avec des systèmes d'alarme externes.

Sécurité et contrôle d'accès

Conforme aux exigences IEC 62443, le switch intègre des mécanismes de sécurité avancés : authentification 802.1X avec RADIUS et TACACS+, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard et ARP Spoof Prevention. Les listes de contrôle d'accès (ACL) permettent de filtrer le trafic au niveau des couches 2, 3 et 4. Le switch supporte également SSH, HTTPS, SNMPv3 et des politiques de mots de passe renforcées.

Synchronisation temporelle IEEE 1588

Le switch intègre un support matériel pour IEEE 1588v2 PTP Transparent Clock End-to-End (E2E TC), garantissant une synchronisation de précision à la nanoseconde. Il supporte également IEEE 1588v1 OC/BC et IEEE 1588v2 OC/BC en mode logiciel, ainsi que NTP et SNTP pour les applications moins critiques.

Supervision et gestion réseau

L'interface web HTTPS et l'interface CLI via RS232 ou SSH facilitent la configuration. Le switch supporte SNMPv1/v2c/v3 avec SNMP Inform, RMON groupes 1, 2, 3 et 9, sFlow pour l'analyse du trafic, et Syslog pour la journalisation centralisée. Le protocole LLDP permet la découverte automatique de topologie, tandis que Modbus/TCP expose des registres de statut pour l'intégration dans les systèmes d'automatisation.

Caractéristiques physiques et environnementales

Conçu pour les environnements industriels sévères, le switch opère de -20°C à +70°C sans ventilateur. Le boîtier métallique SPCC IP30 avec dissipateur thermique renforcé assure une dissipation passive efficace. Les dimensions compactes (95 x 200 x 160 mm, 2500 g) permettent un montage sur rail DIN ou en applique murale (kit optionnel). L'alimentation accepte une large plage de 9 à 57 VDC via un bornier verrouillable 5 broches 5,08 mm avec protection contre les inversions de polarité.

Certifications et conformité

Le switch est certifié UL 62368-1, EN 62368-1, FCC Part 15 Class A, CE et NEMA TS-2 pour le contrôle du trafic routier. Il répond aux normes CEM EN 55032, EN 55024, EN 61000-6-2/6-4 et aux tests d'immunité selon IEC 61000-4 (ESD ±8kV air, EFT ±2kV, Surge ±2kV, RS 10V/m). Conforme RoHS II, le switch affiche un MTBF de 20 ans et bénéficie d'une garantie constructeur de 5 ans.

• 20 ports Gigabit/10 Gigabit : 4x RJ45 10/100/1000 + 12x SFP Gigabit + 4x SFP 10G
• Routage Layer-3 : IPv4 statique, RIP v1/v2, OSPFv2, BGPv4, VRRP, multicast PIM
• Redondance ITU-T G.8032 ERPS, RSTP, MRP : convergence < 20 ms
• Sécurité IEC 62443 : 802.1X, DHCP Snooping, DAI, IP Source Guard, ACL
• Synchronisation IEEE 1588v2 E2E TC hardware, NTP/SNTP
• Température étendue -20°C à +70°C, sans ventilateur, boîtier IP30
• Alimentation 9-57 VDC, bornier verrouillable, protection polarité inversée
• Certifications UL 62368-1, CE, FCC, NEMA TS-2, CEM Level 3
• Gestion SNMPv3, HTTPS, SSH, CLI RS232, RMON, sFlow, Modbus/TCP
• MTBF 20 ans, garantie 5 ans, montage DIN-Rail ou mural

Applications

L'Atop EHG7620-12SFP-410GSFP répond aux besoins des infrastructures critiques : contrôle du trafic routier (systèmes ITS, feux tricolores intelligents), smart cities (vidéosurveillance IP, éclairage urbain connecté), réseaux backbone industriels (usines, sites de production), utilities (distribution électrique, eau, gaz), transport ferroviaire et infrastructures télécom nécessitant des liaisons fibre optique longue distance avec redondance matérielle.
