Atop EH2005-Fs

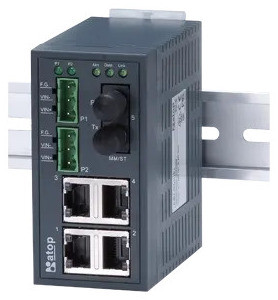

Le switch Ethernet Atop EH2005-Fs est un commutateur industriel non administrable 5 ports conçu pour les environnements contraignants nécessitant des liaisons fibre optique longue distance. Équipé de 4 ports cuivre 10/100BaseT(X) RJ45 et d'un port fibre optique 100BaseFX monomode avec connecteur SC, il permet d'étendre les réseaux Ethernet industriels jusqu'à 20 kilomètres via câble fibre optique 9/125 µm. Son boîtier plastique haute résistance et son montage sur rail DIN facilitent l'intégration dans les armoires électriques et les installations industrielles distribuées.

Ports et connectivité Ethernet

• 4 ports 10/100BaseT(X) RJ45 cuivre
• 1 port fibre optique 100BaseFX monomode avec connecteur SC
• Auto-négociation vitesse 10/100 Mbps
• Auto-détection Full/Half-Duplex
• Auto-détection MDI/MDI-X sur ports cuivre
• Support IEEE 802.3, 802.3u, 802.3x

Caractéristiques fibre optique monomode

• Connecteur SC (Standard Connector)
• Câble fibre monomode 9/125 µm
• Portée maximale : 20 kilomètres
• Longueur d'onde : 1263 à 1360 nm
• Puissance d'émission : -15 dBm (min) / -8 dBm (max)
• Sensibilité de réception : -32 dBm (max)

Protection et qualité de service

• Protection contre les tempêtes de broadcast (discard automatique au-delà du seuil sur période de 800 ms)
• Support IEEE 802.1Q/p QoS pour priorisation des paquets critiques (PROFINET)
• Filtrage automatique des paquets broadcast et multicast excédentaires

Alimentation et redondance

• Double entrée d'alimentation redondante DC 9 à 30 V
• Connecteurs : 2 borniers 3 pôles à vis, pas 5,08 mm
• Consommation maximale : 5,4 Watts
• Courant d'entrée : 0,60 A
• Protection contre l'inversion de polarité
• Basculement automatique sur source secondaire en cas de défaillance

Environnement industriel

• Température de fonctionnement : 0°C à +60°C
• Température de stockage : -20°C à +70°C
• Humidité relative : 5 à 95 % (sans condensation)
• Altitude certifiée : jusqu'à 4000 m selon IEC 60068-2-13
• MTBF (MIL-HDBK-217F) : 107 296 heures
• Boîtier plastique haute résistance

Installation et dimensions

• Montage rail DIN ou fixation murale
• Dimensions (L × H × P) : 45 × 90 × 80 mm
• Boîtier plastique compact

Homologations et conformité

• Sécurité : UL 60950-1, CSA C22.2 No.60950-1-03, LVD EN62368-1
• CEM : FCC Part 15 Subpart B Classe A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN61000-6-2, EN61000-6-4
• Immunité ESD (IEC 61000-4-2) : ±4 kV contact, ±8 kV air
• Immunité rayonnée (IEC 61000-4-3) : 10 V/m (80-1000 MHz)
• Immunité EFT (IEC 61000-4-4) : ±1,0 kV sur ports signaux
• Immunité Surge (IEC 61000-4-5) : ±0,5 kV ligne-ligne, ±1,0 kV ligne-terre
• Immunité conduite (IEC 61000-4-6) : 10 V rms (0,15-80 MHz)
• Immunité champ magnétique (IEC 61000-4-8) : 30 V/m
• Tests mécaniques : IEC 60068-2-27 (chocs), IEC 60068-2-32 (chute libre), IEC 60068-2-64 (vibrations)
• Conformité RoHS II

Applications typiques

Le switch Atop EH2005-Fs s'adresse aux infrastructures industrielles nécessitant des liaisons Ethernet longue distance via fibre optique monomode : interconnexion de bâtiments distants, extension de réseaux sur sites industriels étendus, réseaux de supervision SCADA distribués, installations en environnements électromagnétiques perturbés nécessitant l'isolation galvanique de la fibre, connexion d'équipements dans les utilities (eau, énergie), transport et infrastructures critiques.
