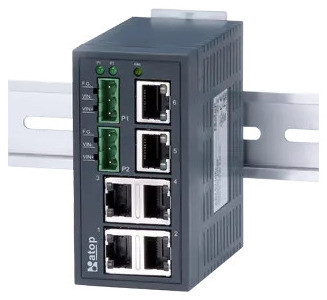

Atop EH2006

Le switch Atop EH2006 offre une solution de connectivité Ethernet pour les environnements industriels nécessitant une architecture réseau simple et robuste. Conçu pour les installations soumises à des contraintes environnementales modérées, ce switch non managé en boîtier plastique haute résistance assure une transmission fiable des données sans nécessiter de configuration.

Conforme aux normes FCC, TUV, UL et CE, l'EH2006 garantit une intégration sécurisée dans les infrastructures industrielles. Son format compact et ses options de montage flexibles facilitent son déploiement dans les armoires électriques, les salles techniques et les environnements de production.

Connectivité Fast Ethernet

• 6 ports 10/100Base-T(X) RJ45
• Auto-détection 10/100 Mbps, Full/Half-Duplex
• Auto MDI/MDI-X sur tous les ports
• Conformité IEEE 802.3, 802.3u, 802.3x

Protection et qualité de service

• Protection contre les tempêtes de broadcast
• Limitation automatique des paquets broadcast/multicast (seuil sur période de 800 ms)
• Support 802.1Q/p QoS pour la priorisation des paquets critiques (PROFINET)

Alimentation redondante

• 2 entrées DC 9 à 30V
• Basculement automatique en cas de défaillance d'une source
• Protection contre les inversions de polarité
• Connecteurs : 2 borniers 3 broches pas de 5,08 mm
• Consommation maximale : 5,4 W (0,60 A)

Caractéristiques mécaniques

• Boîtier plastique haute résistance
• Dimensions : 45 × 90 × 80 mm (L × H × P)
• Montage rail DIN ou mural
• Poids optimisé pour installation compacte

Performances environnementales

• Température de fonctionnement : 0 à 60°C
• Température de stockage : -20 à 70°C
• Humidité : 5 à 95 % HR
• Certifié pour altitude jusqu'à 4000 m (IEC 60068-2-13)
• MTBF : 112 092 heures (MIL-HDBK-217F)

Conformité et certifications

• Sécurité : UL 60950-1, CSA C22.2 No.60950-1-03, LVD EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN61000-6-2, EN61000-6-4
• Immunité ESD : ±4 kV décharge contact, ±8 kV décharge air (IEC 61000-4-2)
• Immunité rayonnée : 10 V/m 80-1000 MHz, 3 V/m 1,4-2,0 GHz (IEC 61000-4-3)
• Immunité transitoires rapides : ±1,0 kV port signal (IEC 61000-4-4)
• Immunité surtensions : ±0,5 kV ligne-ligne, ±1,0 kV ligne-terre (IEC 61000-4-5)
• Conformité RoHS II

Applications industrielles

Le switch Atop EH2006 s'intègre dans les architectures réseau des sites de production, des bâtiments industriels et des installations techniques nécessitant une connectivité Fast Ethernet fiable. Sa protection contre les tempêtes de broadcast et son support QoS 802.1Q/p le rendent compatible avec les protocoles industriels temps réel comme PROFINET. L'alimentation redondante garantit la continuité de service dans les environnements critiques.
