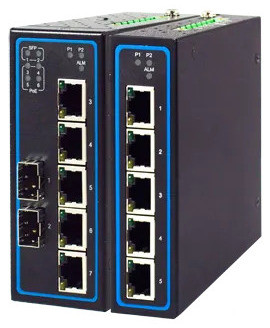

Atop EHG7307-4PoE-2SFP

L'Atop EHG7307-4PoE-2SFP est un switch Ethernet industriel non managé 7 ports conçu pour les environnements exigeants tels que l'industrie lourde et minière. Ce switch robuste combine connectivité Gigabit, alimentation PoE et emplacements SFP pour répondre aux besoins croissants des réseaux industriels avec une capacité de commutation non bloquante.

La capacité PoE jusqu'à 30W par port sur 4 ports simplifie le câblage dans les installations complexes où chaque câble représente un coût supplémentaire. L'alimentation redondante avec protection contre les inversions de polarité et le relais de sortie permettent aux ingénieurs de terrain de construire un système d'alarme de défaillance. Le boîtier IP30, la plage de température étendue de -40 à 70°C et le montage sur rail DIN conviennent à la plupart des applications industrielles.

Connectivité et ports

• 5 ports 10/100/1000BASE-T(X) RJ45
• 2 ports SFP Gigabit : 1 × 100/1000BASE-F(x) + 1 × 1000BASE-X
• 4 ports PoE 802.3af/802.3at jusqu'à 30W par port
• Auto MDI/MDI-X sur tous les ports RJ45
• Trames Jumbo jusqu'à 10K octets

Performance réseau

• Architecture Store-and-Forward
• Table d'adresses MAC : 8096 entrées
• Tampon de paquets : 1 Mbits
• Contrôle de flux IEEE 802.3x (back pressure et pause frame)
• Support IEEE 802.1Q/p QoS pour la priorisation des paquets critiques (PROFINET)
• IEEE 802.3az Energy Efficient Ethernet pour économie d'énergie
• Transfert LLDP

Alimentation

• Tension d'entrée : 12 à 52 VDC
• Double entrée redondante avec protection contre les inversions de polarité
• Consommation système : 7,2W (0,6A @ 12V)
• Consommation maximale avec PoE : 130W (2,6A @ 51V)
• Sortie relais : 24V / 0,5A pour alarme de défaillance
• Connecteur : bornier à vis

Note : sortie PoE 802.3af à partir de 43 VDC, sortie 802.3at à partir de 51 VDC.

Environnement et construction

• Température de fonctionnement : -40 à 70°C
• Température de stockage : -40 à 85°C
• Humidité relative : 5 à 95% à 55°C (sans condensation)
• Boîtier aluminium avec protection IP30 (EN 60529)
• Dimensions (L × H × P) : 45,3 × 89,6 × 110 mm
• Poids : 350g
• Montage sur rail DIN ou mural (kit optionnel)
• Altitude certifiée jusqu'à 4000m

Certifications et normes

• Sécurité : UL 61010-1, IEC 61010-1, IEC 61010-2-201, UL C1D2, ATEX Zone 2
• CEM : EN 55032, EN 61000-6-4, EN 55024, EN 61000-6-2, FCC Part 15 Subpart B (Classe A)
• Ferroviaire : EN50155, EN50121-1, EN50121-3-2, EN50121-4
• Immunité : ESD (IEC 61000-4-2), EFT (IEC 61000-4-4), surtension (IEC 61000-4-5), immunité RF (IEC 61000-4-3/4-6)
• Conformité RoHS

Indicateurs LED

• PWR1, PWR2 : état des alimentations redondantes
• Alarm : sortie relais
• Act/Link RJ45 : activité et liaison Ethernet
• Link SFP : liaison fibre optique
• PoE : état de l'alimentation PoE par port

Applications types

• Industrie minière et lourde
• Installations ferroviaires et trackside
• Automatisation industrielle et systèmes de contrôle
• Réseaux PROFINET et autres protocoles temps réel
• Alimentation de caméras IP et points d'accès sans fil en environnement sévère

Accessoires optionnels

• Kit de montage mural aluminium WMK-454-Black
• Alimentation rail DIN 24 VDC 75W (SDR-75-24) ou 48 VDC 240W (SDR-240-48)
• Transceivers SFP multi-mode et mono-mode (550m à 40km, -40 à 85°C)

Garantie : 5 ans.
