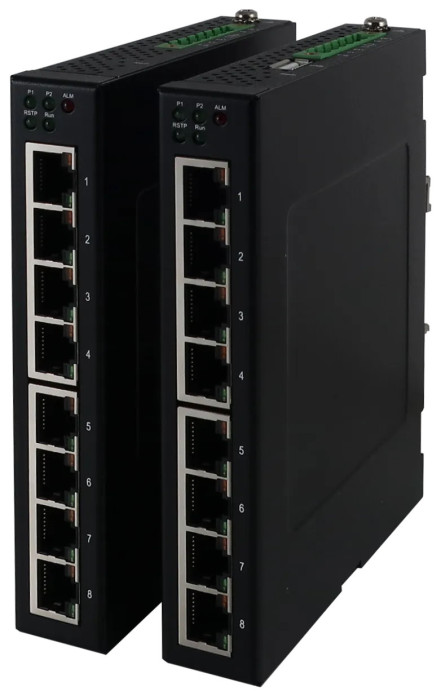

Atop EH3408Is

Le switch industriel Atop EH3408Is représente une solution efficace pour les réseaux industriels nécessitant une gestion simplifiée. Ce switch semi-administrable offre 8 ports Fast Ethernet 10/100 Mbps dans un boîtier aluminium compact conçu pour s'intégrer dans les armoires disposant d'un espace limité. Il intègre une sauvegarde automatique des configurations via carte Micro-SD, garantissant une restauration rapide en cas de défaillance.

Configuration réseau et gestion

Le switch EH3408Is propose une interface web intuitive facilitant la configuration des fonctionnalités essentielles : SNMP v1/v2c/v3, relais d'alarme, Syslog et gestion multi-utilisateurs avec niveaux d'accès différenciés. Ces fonctions permettent d'implémenter efficacement la qualité de service (QoS) et les VLAN nécessaires aux protocoles industriels comme Profinet et EtherNet/IP, dans le cadre d'architectures Industrie 4.0.

Redondance et fiabilité réseau

Le support des protocoles RSTP et STP (IEEE 802.1w et 802.1D) garantit la continuité de service en cas de défaillance d'un lien réseau. La table d'adresses MAC de 16K entrées, associée à un buffer de 1 Mb et au support des trames Jumbo jusqu'à 1664 octets, assure des performances adaptées aux environnements industriels exigeants.

Sauvegarde et restauration des configurations

L'EH3408Is intègre un slot pour carte Micro-SD permettant la sauvegarde automatique et régulière des configurations. En cas de remplacement du matériel, le simple transfert de la carte vers le nouveau dispositif restaure l'ensemble des paramètres d'origine, minimisant les temps d'intervention.

Caractéristiques techniques principales

• 8 ports RJ45 10/100 Mbps avec auto-négociation et Auto MDI/MDI-X
• Conformité IEEE 802.3/802.3u/802.3x
• Protocoles supportés : IPv4, SNMP v1/2/3, RMON History, LLDP, Syslog, HTTPs, DHCP client, NTP/SNTP
• 4096 entrées dans la table VLAN (IEEE 802.1q)
• 8 files de priorité pour la gestion QoS
• 4 groupes de trunking
• MIB SNMP : RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB, Bridge MIB
• Slot Micro-SD pour sauvegarde des configurations
• Indicateurs LED : PWR1, PWR2, ALM, LAN, Ring, Run

Alimentation et protection électrique

Le switch accepte une alimentation redondante 12 à 48 VCC avec protection contre l'inversion de polarité. La consommation électrique de 6 W garantit une efficacité énergétique optimale. Les deux entrées d'alimentation permettent de sécuriser l'approvisionnement électrique dans les installations critiques.

Robustesse environnementale

Conçu pour les environnements industriels sévères, l'EH3408Is fonctionne sur une plage de température étendue de -40°C à +75°C, adaptée aux conditions climatiques extrêmes. Le boîtier aluminium IP30 assure une protection mécanique efficace. L'humidité relative admissible atteint 95 % à 55°C (sans condensation).

Le dispositif supporte des vibrations selon la norme IEC 60068-2-64 et offre une protection contre les chocs (IEC 60068-2-27) et les chutes (IEC 60068-2-31), garantissant sa fiabilité dans les environnements industriels contraignants.

Protection CEM et immunité

Le switch répond aux exigences de compatibilité électromagnétique selon les normes EN 55032:2015 (Classe A) et EN 55035:2017 pour les émissions, ainsi qu'aux normes d'immunité EN 61000-6-2. Les protections incluent :

• Décharges électrostatiques (ESD) : ±6 kV contact, ±8 kV air (IEC 61000-4-2)
• Transitoires électriques rapides (EFT) : ±2 kV alimentation CC, ±1 kV ports LAN (IEC 61000-4-4)
• Ondes de choc (Surge) : ±1 kV ligne-ligne, ±2 kV ligne-terre alimentation et ports LAN (IEC 61000-4-5)
• Immunité aux champs radiofréquences : 10 V/m (80-1000 MHz, IEC 61000-4-3)
• Immunité conduite : 10 Vrms (0,15-80 MHz, IEC 61000-4-6)
• Champ magnétique 50 Hz : 30 A/m (IEC 61000-4-8)

Sécurité selon IEC 62443-4-2

Le switch intègre des fonctionnalités de cybersécurité conformes à la norme IEC 62443-4-2, garantissant un niveau de protection adapté aux infrastructures industrielles critiques. Cette conformité répond aux exigences croissantes en matière de sécurité des systèmes d'automatisation et de contrôle industriels.

Installation et montage

Le boîtier compact (25,4 × 140 × 112 mm) se monte sur rail DIN ou, en option, par fixation murale avec le kit WALL MOUNT-P13 (référence 20200000000022G). Le bouton de réinitialisation facilite les interventions de maintenance. Les dimensions réduites permettent une intégration optimale dans les armoires électriques à espace contraint.

Certifications et conformité

L'EH3408Is dispose des certifications suivantes :

• Sécurité : UL/IEC(CB)/EN 62368-1
• Émissions (EMI) : FCC Part 15 Subpart B Classe A, EN 55032:2015 Classe A
• Immunité (EMS) : EN 55035:2017, EN 61000-6-2:2005
• RoHS : conforme aux directives européennes

Fiabilité et garantie

Avec un MTBF de 20 ans, le switch Atop EH3408Is garantit une disponibilité élevée dans les applications industrielles continues. La garantie fabricant de 5 ans témoigne de la robustesse de conception et de la qualité des composants utilisés.

Accessoires disponibles

• Kit de fixation murale WALL MOUNT-P13 (référence 20200000000022G)
• Alimentation rail DIN SDR-75-24 : 75 W / 3,2 A, sortie 24 VCC, entrée 88-264 VCA / 124-370 VCC (référence 50500752240001G)
