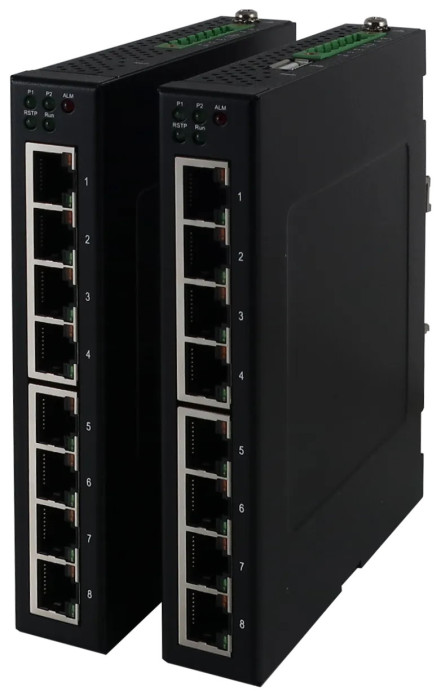

Atop EH3408Iu

Le switch Atop EH3408Iu est conçu pour les environnements industriels exigeants nécessitant une connectivité Ethernet fiable dans un format ultra-compact. Avec ses 8 ports Fast Ethernet 10/100 Mbps et son boîtier slim IP30 de seulement 25,4 mm de largeur, il s'intègre facilement dans les armoires à espace limité. Sa plage de température étendue de -40°C à +75°C le rend idéal pour les installations en conditions climatiques extrêmes. Le port USB intégré permet la sauvegarde automatique des configurations et leur restauration rapide sur un nouveau dispositif en cas de défaillance, assurant une continuité opérationnelle optimale.

Architecture réseau et redondance

Le switch EH3408Iu implémente les protocoles RSTP et STP (IEEE 802.1w, IEEE 802.1D-2004) pour assurer la redondance réseau et éliminer les boucles. Sa table MAC de 16 000 entrées, ses 4096 VLAN (IEEE 802.1q) et ses 8 files de priorité garantissent une gestion efficace du trafic. Le buffer de paquets de 1 Mb et le support des trames jumbo jusqu'à 1664 octets optimisent les performances pour les applications industrielles critiques. L'auto-négociation et l'auto-détection MDI/MDI-X (IEEE 802.3x) simplifient le câblage.

Gestion et supervision

• Interface web graphique intuitive pour la configuration
• Support SNMP v1/v2/v3 avec MIBs RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB, Bridge MIB
• Fonction SNMP trap pour les notifications d'alertes
• Protocole LLDP (IEEE 802.1AB) pour la découverte de topologie
• Syslog, RMON History et HTTPS pour la sécurité des communications
• Client DHCP, NTP et SNTP pour la synchronisation temporelle
• Gestion multi-utilisateurs avec niveaux d'accès différenciés
• Relais d'alarme pour la signalisation d'événements critiques

Caractéristiques physiques et alimentation

Le boîtier métallique SGCC noir IP30 de dimensions 25,4 x 140 x 112 mm assure une protection mécanique robuste avec montage DIN-Rail ou mural (kit optionnel). Le switch est équipé de 8 ports RJ45 10/100 Mbps, d'un port USB pour la sauvegarde des configurations, et de LED de diagnostic (PWR1, PWR2, ALM, LAN, Ring, Run). L'alimentation redondante 12-48 VDC avec protection contre les inversions de polarité garantit une continuité de service. La consommation électrique est de seulement 6W. Un bouton de reset physique facilite les interventions.

Sécurité et conformité industrielle

Le switch EH3408Iu intègre des fonctionnalités de sécurité basées sur la norme IEC62443-4-2 pour répondre aux exigences de cybersécurité industrielle. Il est certifié UL/IEC/EN 62368-1 pour la sécurité électrique, FCC Part 15 Class A, CE EN 55032/EN 61000-6-4 pour les émissions électromagnétiques, et CE EN 55035/EN 61000-6-2 pour l'immunité. Le switch résiste aux décharges électrostatiques (±6kV contact, ±8kV air), aux surtensions (±2kV sur alimentation DC, ±2kV sur ports LAN), aux transitoires électriques rapides (±2kV DC, ±1kV LAN) et aux perturbations en champs électromagnétiques selon IEC 61000-4-2/3/4/5/6/8. Il supporte des vibrations, chocs et chutes conformes à IEC 60068-2-27/31/64.

Conditions environnementales et fiabilité

• Température de fonctionnement : -40°C à +75°C (-40°F à +158°F)
• Température de stockage : -40°C à +85°C (-40°F à +185°F)
• Humidité relative : 5% à 95% à 55°C (sans condensation)
• MTBF : 20 ans
• Garantie fabricant : 5 ans
• Conformité RoHS pour le respect environnemental

Applications industrielles

Le switch Atop EH3408Iu est particulièrement adapté aux réseaux industriels nécessitant la prise en charge de protocoles comme Profinet et Ethernet/IP grâce à ses fonctions QoS et VLAN. Son format compact, sa robustesse et sa plage de température étendue le destinent aux installations dans les armoires de contrôle, les systèmes d'automatisation Industry 4.0, les sites exposés à des conditions climatiques sévères, et toute application requérant une connectivité Ethernet fiable avec sauvegarde automatique des configurations par USB.
