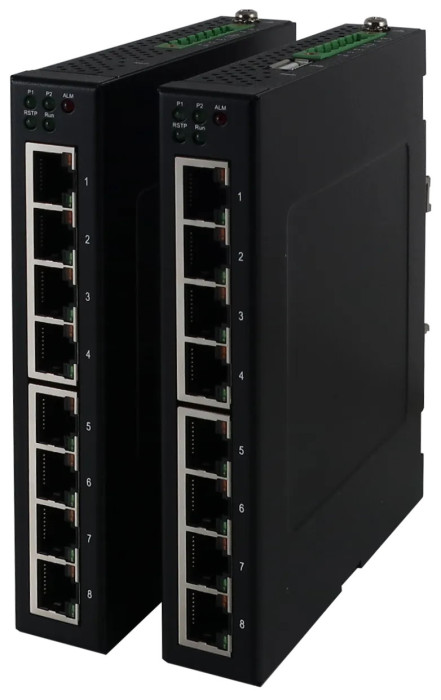

Atop EH3408s

Le switch Atop EH3408s est conçu pour les installations industrielles nécessitant une solution réseau compacte et fiable. Son format ultra-fin de 25,4 mm de largeur permet une intégration optimale dans les armoires à espace réduit, tout en offrant les fonctionnalités essentielles pour garantir la continuité des communications en environnement industriel.

Architecture réseau et connectivité

Le switch dispose de 8 ports RJ45 10/100 Mbps conformes aux normes IEEE 802.3 et IEEE 802.3u. Ces interfaces supportent l'auto-négociation et la fonction Auto MDI/MDI-X pour simplifier le câblage. La table d'adresses MAC de 16K entrées assure une gestion efficace du trafic, tandis que la mémoire tampon de 1 Mb garantit un traitement fluide des données. Le switch supporte les trames jumbo jusqu'à 1664 octets.

Redondance et disponibilité

Pour assurer la continuité de service, l'EH3408s intègre les protocoles STP et RSTP (IEEE 802.1D-2004 et IEEE 802.1w) permettant de créer des topologies réseau redondantes et d'éviter les boucles. En cas de défaillance d'un lien, le protocole RSTP bascule automatiquement vers le chemin alternatif.

Gestion simplifiée et sauvegarde

Classé comme switch lite-managed, l'appareil offre une interface web conviviale pour la configuration. Il supporte SNMP v1/v2/v3 pour la supervision à distance, LLDP pour la découverte de topologie, Syslog pour la journalisation et HTTPS pour les connexions sécurisées. La fonction de sauvegarde automatique sur carte Micro-SD permet de restaurer rapidement la configuration sur un appareil de remplacement en cas de défaillance matérielle.

VLAN et qualité de service

Le switch prend en charge 4096 VLANs (IEEE 802.1q) pour segmenter le trafic et optimiser la sécurité. Les 8 files de priorité permettent de mettre en œuvre une qualité de service (QoS) adaptée aux protocoles industriels tels que Profinet et Ethernet/IP. Cette fonctionnalité garantit que les données critiques sont transmises en priorité.

Protocoles et supervision

L'EH3408s supporte les protocoles IPv4, DHCP client, NTP et SNTP pour la synchronisation temporelle. Il implémente plusieurs MIBs standard : RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB et Bridge MIB. La fonction de relais d'alarme permet de signaler les événements critiques via un contact sec.

Alimentation et protection

Le switch accepte une alimentation 12-48 VDC avec redondance sur deux entrées distinctes et protection contre l'inversion de polarité. La consommation est limitée à 6 W. Cette flexibilité d'alimentation facilite l'intégration dans les installations industrielles existantes.

Boîtier industriel et montage

Le boîtier métallique SGCC offre une protection IP30 et des dimensions compactes de 25,4 x 140 x 112 mm (L x H x P). Le montage s'effectue sur rail DIN ou en applique murale avec le kit optionnel WALL MOUNT-P13. Un bouton de réinitialisation est accessible sur le boîtier.

Conditions environnementales

L'EH3408s fonctionne dans une plage de température de -10°C à +60°C, adaptée aux environnements industriels tempérés. L'humidité relative supportée s'étend de 5% à 95% sans condensation à 55°C. La température de stockage va de -40°C à +85°C.

Robustesse et fiabilité

Le switch a été testé selon les normes de compatibilité électromagnétique IEC 61000-4-2 (décharge électrostatique ±6 kV contact/±8 kV air), IEC 61000-4-3 (immunité RF 10 V/m), IEC 61000-4-4 (transitoires électriques rapides ±2 kV sur alimentation DC), IEC 61000-4-5 (ondes de choc ±1 kV ligne-ligne, ±2 kV ligne-terre) et IEC 61000-4-6 (immunité conduite 10 Vrms). Il satisfait également aux essais de vibration (IEC 60068-2-64), choc (IEC 60068-2-27) et chute (IEC 60068-2-31). Le MTBF est de 20 ans.

Sécurité cyber

L'EH3408s intègre des fonctionnalités de sécurité basées sur la norme IEC 62443-4-2 et supporte la gestion multi-utilisateurs avec différents niveaux d'accès, renforçant la protection contre les menaces cyber dans les environnements d'automatisation industrielle.

Certifications

Le produit est certifié UL/IEC/EN 62368-1 pour la sécurité électrique, FCC Part 15 Class A pour les émissions électromagnétiques, et répond aux directives CE (EN 55032:2015 Class A, EN 61000-6-4, EN 55035:2017, EN 61000-6-2). Il est conforme RoHS et bénéficie d'une garantie de 5 ans.

Indicateurs LED

Le panneau frontal dispose de voyants LED pour la surveillance visuelle : PWR1, PWR2, ALM (alarme), LAN, Ring et Run, facilitant le diagnostic rapide de l'état du système.
