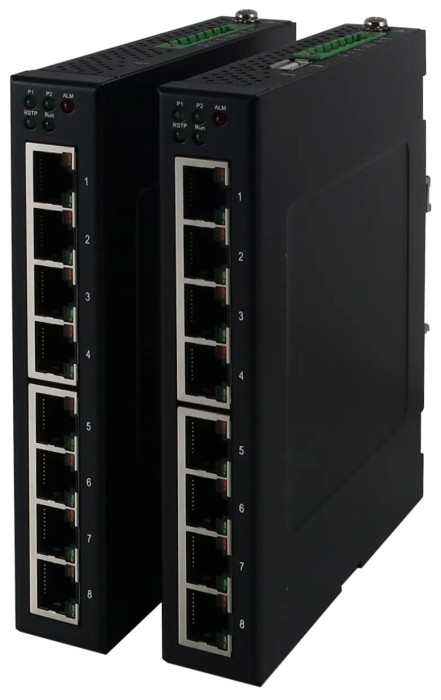

Atop EH3408u

Le switch Atop EH3408u offre une solution compacte pour les réseaux industriels nécessitant une gestion simplifiée. Conçu pour les environnements où l'espace est limité, ce modèle combine 8 ports Fast Ethernet avec une interface USB pour la sauvegarde automatique des configurations, garantissant une continuité opérationnelle en cas de remplacement d'équipement.

Connectivité et redondance réseau

• 8 ports RJ45 10/100 Mbps avec auto-négociation
• Support RSTP/STP pour la redondance réseau
• Auto MDI/MDI-X sur tous les ports
• Table d'adresses MAC de 16 000 entrées
• Mémoire tampon de 1 Mb pour la gestion des trames
• Jumbo frames jusqu'à 1664 octets

Configuration et sauvegarde USB

• Interface USB pour la sauvegarde automatique des configurations
• Restauration rapide par transfert USB vers un nouvel équipement
• Interface web intuitive pour la configuration
• Gestion SNMP v1/v2/v3 avec support des traps
• Syslog pour la journalisation des événements
• Support HTTPS pour les connexions sécurisées

Fonctionnalités avancées

• 8 files de priorité pour la qualité de service (QoS)
• Table VLAN de 4096 entrées conformément à IEEE 802.1q
• 4 groupes de trunking pour l'agrégation de liens
• Protocol LLDP (IEEE 802.1AB) pour la découverte de topologie
• Contrôle de flux IEEE 802.3x et back pressure
• Support des protocoles industriels Profinet et Ethernet/IP
• Gestion multi-utilisateurs avec différents niveaux d'accès
• Client DHCP, NTP et SNTP intégrés

Sécurité selon IEC62443-4-2

• Fonctionnalités de sécurité basées sur la norme IEC62443-4-2
• Support IPv4 avec gestion sécurisée
• RMON History pour la supervision des performances
• MIB compatibles RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB, Bridge MIB
• Relais d'alarme pour la signalisation d'événements critiques

Boîtier industriel compact

• Dimensions ultra-compactes : 140 x 25,4 x 112 mm
• Boîtier métal SGCC avec protection IP30
• Montage DIN-Rail ou mural (kit optionnel)
• Bouton de réinitialisation intégré
• Indicateurs LED : PWR1, PWR2, ALM, LAN, Ring, Run

Alimentation et consommation

• Alimentation redondante 12-48 VDC
• Consommation : 6 W
• Protection contre l'inversion de polarité
• Entrées d'alimentation avec sécurité intégrée

Plage de température et fiabilité

• Température de fonctionnement : -10°C à +60°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 % à 95 % (sans condensation)
• MTBF : 20 ans
• Garantie : 5 ans

Conformité et certifications

• Sécurité : UL/IEC(CB)/EN 62368-1
• Immunité EMI : FCC Part 15 Class A, EN 55032 Class A
• Immunité EMS : EN 55035, EN 61000-6-2
• Tests de décharges électrostatiques (ESD) : ±6 kV contact, ±8 kV air
• Tests EFT : ±2,0 kV port alimentation, ±1,0 kV ports LAN
• Tests Surge : ±1,0 kV ligne-à-ligne, ±2,0 kV ligne-à-terre
• Conformité RoHS
• Tests de choc, chute et vibration selon IEC 60068-2-27/31/64

Applications industrielles

Le switch EH3408u s'intègre parfaitement dans les architectures d'automatisme industriel compatibles Industrie 4.0. Sa capacité de sauvegarde USB automatique et ses dimensions réduites le rendent particulièrement adapté aux armoires de contrôle avec espace limité, aux lignes de production, aux systèmes de contrôle-commande et aux infrastructures nécessitant une redondance réseau via RSTP.
