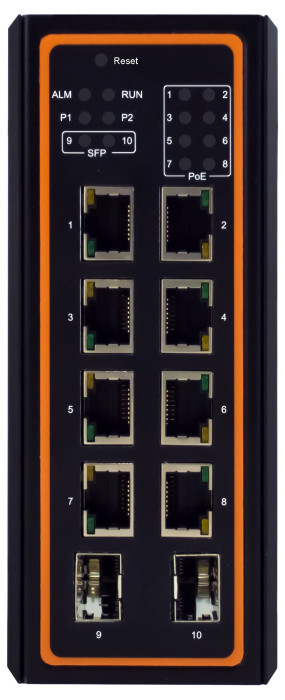

Atop EHG6510-2SFP-D

Switch Gigabit industriel 8 ports avec 2 SFP combo pour applications industrielles exigeantes

Le switch Atop EHG6510-2SFP-D combine 8 ports 10/100/1000BASE-T avec 2 emplacements SFP combo supportant à la fois les débits 100 Mbps et 1000 Mbps. Son boîtier IP30 ultra-compact (54 x 145 x 113 mm) et plat offre une solution d'interconnexion adaptée aux environnements industriels exigeants où l'espace est limité. Conforme aux normes UL/IEC 62368-1 et EN 55032, ce switch fonctionne de -40°C à +75°C et résiste aux chocs, vibrations et chutes selon MIL-STD-810F.

Configuration web lite-managed simplifiée

L'interface web conviviale permet de configurer rapidement les fonctions essentielles : Quality of Service (QoS) pour la priorisation du trafic selon IEEE 802.1p, VLAN (IEEE 802.1Q) pour la segmentation réseau, et RSTP (IEEE 802.1D-2004) pour la redondance de liens. Le switch supporte également Modbus TCP pour l'intégration dans les réseaux d'automatisation industrielle et offre une fonction de planification PoE (PoE Schedule).

Architecture réseau performante

Le commutateur utilise une architecture store-and-forward avec une table d'adresses MAC de 16 000 entrées et un buffer de paquets de 2 Mbits. Il supporte les trames jumbo jusqu'à 10 Ko et intègre le contrôle de flux (back pressure et pause frame) conforme IEEE 802.3x. Les ports RJ45 disposent de l'auto-négociation et de l'auto MDI/MDI-X. Les 2 emplacements SFP combo acceptent les transceivers 100/1000 Mbps, offrant une flexibilité pour les liaisons fibre multimode ou monomode.

Alimentation et installation industrielle

Le switch accepte une large plage d'alimentation de 12 à 57 VDC avec une consommation maximale de 12 W (modèle non PoE). Il se monte sur rail DIN ou en fixation murale via un kit optionnel. Le boîtier métallique IP30 pèse 700 g et intègre des LED de diagnostic (P1, P2, Alarm, SFP1, RUN, PoE). Conforme aux normes d'émissions FCC Part 15 Class A et EN 55032 Class A, il offre une immunité renforcée selon EN 61000-6-2 (décharge électrostatique ±6 kV contact, ±8 kV air ; surtension ±2 kV ligne-terre ; EFT ±2 kV).

Protocoles et compatibilité

• Normes Ethernet : IEEE 802.3 (10BaseT), IEEE 802.3u (100BaseT(X) et 100BASE-FX), IEEE 802.3ab (1000BaseT), IEEE 802.3x (1000BaseX)
• Protocoles réseau : IPv4, HTTP, RSTP, QoS, client DHCP
• Standards de gestion : IEEE 802.1Q (VLAN Tagging), IEEE 802.1p (CoS), IEEE 802.1D-2004 (RSTP)
• Efficacité énergétique : IEEE 802.3az Energy Efficient Ethernet
• Protocoles industriels : Modbus TCP

Fiabilité et garantie

Avec un MTBF de 20,35 ans selon MIL-HDBK-217F (cas nominal), le switch EHG6510-2SFP-D est couvert par une garantie constructeur de 5 ans. Il résiste aux chocs et vibrations selon les méthodes 516.5 et 514.5 du MIL-STD-810F et supporte une plage de température de stockage de -40°C à +85°C avec une humidité relative de 5 % à 95 % (sans condensation à 55°C).
