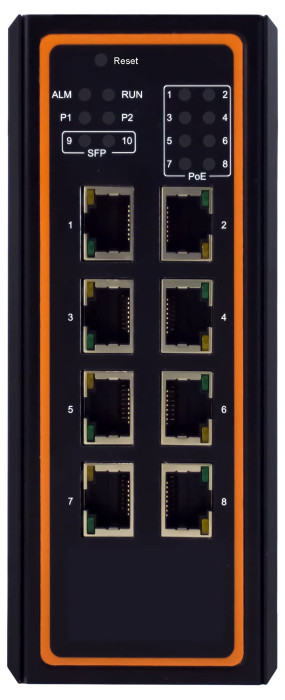

Atop EHG6508-4PoE-24V

Switch industriel Gigabit 8 ports avec PoE booster pour infrastructures 24V

Le switch Atop EHG6508-4PoE-24V combine 8 ports Gigabit Ethernet 10/100/1000BASE-T dont 4 ports PoE avec fonction booster unique. Cette fonction permet d'alimenter des équipements PoE à partir d'une tension d'entrée de 12 à 57 VDC, éliminant le besoin d'alimentations séparées dans les installations industrielles.

Ce modèle intègre une interface web simplifiée pour la configuration rapide de la qualité de service (QoS), des VLAN (802.1Q) et du protocole de redondance RSTP. Le boîtier compact en aluminium IP30 se monte sur rail DIN ou en applique murale (kit optionnel).

Architecture réseau et performances

• 8 ports RJ45 10/100/1000BASE-T avec auto-négociation et auto MDI/MDI-X
• 4 ports PoE IEEE 802.3af/at avec fonction booster 12-57 VDC
• Commutation store-and-forward avec table d'adresses MAC de 16 000 entrées
• Mémoire tampon de 2 Mbits et support des trames jumbo jusqu'à 10 Ko
• Contrôle de flux IEEE 802.3x (back pressure et pause frame)

Alimentation PoE avec booster de tension

• Tension d'entrée : 12 à 57 VDC sur les modèles PoE
• Puissance totale maximale : 60 W de 12 à 23 VDC, 120 W de 24 à 57 VDC
• Fonction booster : élève la tension d'entrée pour alimenter les équipements PoE
• 4 ports PoE conformes IEEE 802.3af/at

Configuration et gestion simplifiées

• Interface web intuitive pour configuration rapide
• QoS IEEE 802.1p pour priorisation du trafic (4 files d'attente)
• VLAN IEEE 802.1Q pour segmentation réseau
• RSTP (IEEE 802.1D-2004) pour redondance de liens
• Client DHCP pour attribution automatique d'adresse IP
• Support des protocoles IPv4, HTTP, Modbus TCP

Robustesse industrielle et conformité

• Température de fonctionnement : -40 à +70°C avec PoE (60 W ou 120 W selon tension)
• Boîtier métallique IP30 pour environnements industriels
• Conformité aux tests MIL-STD-810F (choc, chute, vibration)
• MTBF : 20,35 ans selon MIL-HDBK-217F
• Certifications : UL/IEC 62368-1, EN 55032 Classe A, FCC Part 15
• Support IEEE 802.3az Energy Efficient Ethernet

Installation et connectivité

• Montage rail DIN ou mural (kit optionnel référence 70100000000052G)
• Dimensions compactes : 54 × 145 × 113 mm pour 700 g
• Indicateurs LED : P1, P2, Alarm, SFP1, RUN, PoE
• Garantie fabricant : 5 ans

Caractéristiques techniques

• Ports Ethernet : 8 × 10/100/1000BASE-T(X) RJ45
• Ports PoE : 4 ports IEEE 802.3af/at avec booster
• Méthode de commutation : store-and-forward
• Table d'adresses MAC : 16 000 entrées
• Mémoire tampon : 2 Mbits
• Trames jumbo : jusqu'à 10 Ko
• Alimentation : 12 à 57 VDC
• Budget PoE : 60 W (12-23 VDC) ou 120 W (24-57 VDC)
• Température : -40 à +70°C (avec PoE)
• Humidité : 5 à 95 % HR à 55°C (sans condensation)
• Conformité : UL62368-1, IEC 62368-1, EN 55032, FCC Part 15
