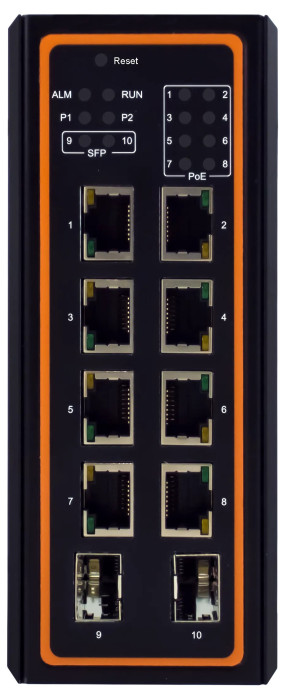

Atop EHG6510-8PoE-2SFP-24V

Le switch industriel Atop EHG6510-8PoE-2SFP-24V combine connectivité Gigabit PoE+ et redondance fibre optique dans un format compact. Conçu pour les environnements industriels exigeants, il intègre un booster de tension unique permettant d'alimenter des équipements PoE à partir de tensions d'entrée aussi basses que 12 VDC. Cette fonctionnalité élimine le besoin d'alimentations séparées et réduit l'encombrement des installations. Avec ses 8 ports 10/100/1000BASE-T PoE+ et 2 slots SFP 1000BASE-X, ce switch offre la flexibilité nécessaire pour déployer des architectures réseau fiables incluant des liaisons fibre optique pour la redondance ou l'extension de distance.

Configuration réseau simplifiée

L'interface web intuitive du EHG6510-8PoE-2SFP-24V permet une configuration rapide des fonctions essentielles : Quality of Service (QoS) pour la priorisation du trafic, VLAN pour la segmentation réseau, et RSTP (Rapid Spanning Tree Protocol) pour assurer la continuité de service en cas de défaillance d'un lien. Le paramétrage complet s'effectue en quelques minutes, sans nécessiter d'expertise réseau approfondie. Cette approche Lite-Managed offre un équilibre optimal entre simplicité de mise en œuvre et fonctionnalités de gestion avancées.

Alimentation PoE+ avec booster de tension intégré

• 8 ports PoE+ conformes IEEE 802.3af/at
• Booster de tension acceptant 12 à 57 VDC en entrée
• Budget PoE de 60W avec alimentation 12-23 VDC
• Budget PoE de 120W avec alimentation 24-57 VDC
• Fonction PoE Schedule pour planifier l'alimentation des ports

Connectivité Gigabit et fibre optique

• 8 ports 10/100/1000BASE-T(X) RJ45 Auto-MDI/MDIX
• 2 slots SFP 1000BASE-X pour modules fibre optique
• Débit de 1000 Mbps sur les ports SFP
• Table d'adresses MAC de 16 000 entrées
• Mémoire tampon de 2 Mbits
• Support des trames Jumbo jusqu'à 10 000 octets
• Mode Store and Forward pour l'intégrité des données

Protocoles et fonctions réseau

• RSTP (IEEE 802.1D-2004) pour la redondance des liaisons
• VLAN (IEEE 802.1Q) pour la segmentation du réseau
• QoS (IEEE 802.1p) avec gestion de la qualité de service
• Contrôle de flux par back-pressure et pause frame
• Support IPv4, HTTP, DHCP client
• Modbus TCP pour l'intégration industrielle
• IEEE 802.3az Energy Efficient Ethernet

Robustesse industrielle extrême

• Plage de température étendue : -40°C à +70°C (version PoE)
• Boîtier métallique IP30 avec montage DIN-Rail
• Résistance aux chocs selon MIL-STD-810F Method 516.5
• Résistance aux vibrations selon MIL-STD-810F Method 514.5
• Résistance aux chutes selon MIL-STD-810F Method 516.5
• Alimentation redondante possible (12-57 VDC)
• MTBF de 20,35 ans selon MIL-HDBK-217F

Protection EMC et conformité normative

• Conforme EN 55032 Classe A pour les émissions
• Protection ESD : ±6 kV contact, ±8 kV air (IEC 61000-4-2 niveau 3)
• Immunité aux transitoires électriques rapides : ±2 kV alimentation, ±1 kV ports (IEC 61000-4-4)
• Protection contre les surtensions : ±2 kV ligne-terre (IEC 61000-4-5)
• Immunité aux champs magnétiques : 30 A/m (IEC 61000-4-8)
• Certification UL/IEC 62368-1 pour la sécurité électrique
• Conformité RoHS pour l'environnement

Indicateurs LED et surveillance

• LED P1 et P2 pour l'état des ports principaux
• LED Alarm pour les alertes système
• LED SFP1 pour l'état des modules fibre
• LED RUN pour le fonctionnement global
• LED PoE pour l'état de l'alimentation PoE

Caractéristiques physiques

• Dimensions compactes : 54 × 145 × 113 mm (L × H × P)
• Poids : 700 grammes
• Montage DIN-Rail ou mural (kit optionnel)
• Garantie constructeur : 5 ans

Applications typiques

Le switch Atop EHG6510-8PoE-2SFP-24V s'adapte aux déploiements industriels nécessitant une alimentation PoE fiable à partir de sources 24V, avec extension fibre optique : systèmes de vidéosurveillance IP, contrôle d'accès, automatisation de bâtiments, installations ferroviaires, systèmes de transport intelligents (ITS), infrastructures énergétiques et réseaux de distribution électrique nécessitant des liaisons redondantes longue distance via fibre optique.
