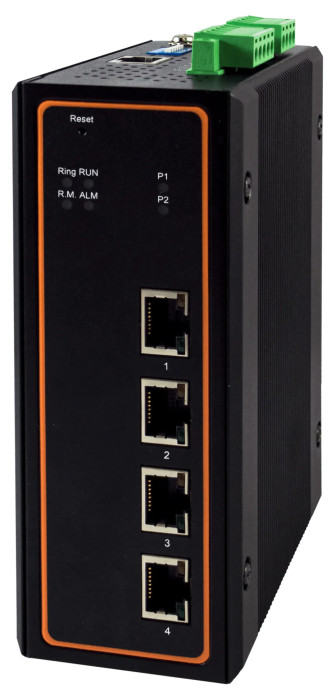

Atop EHG7504-2PoE-2SFP

Switch Gigabit manageable 4 ports avec alimentation PoE pour environnements industriels

Le switch Atop EHG7504-2PoE-2SFP combine connectivité Gigabit, alimentation PoE et redondance réseau dans un boîtier compact DIN-Rail. Certifié EN50155 pour applications ferroviaires, UL/NEMA TS-2 pour contrôle du trafic routier et Profinet CC-B v2.33 pour l'automatisation industrielle, ce switch Layer 2 manageable répond aux exigences des infrastructures critiques nécessitant fiabilité et disponibilité maximale.

Avec 2 ports RJ45 Gigabit compatibles PoE 802.3af/at (jusqu'à 30W par port) et 2 emplacements SFP Gigabit, l'EHG7504-2PoE-2SFP alimente et connecte caméras IP, points d'accès WiFi, téléphones VoIP et automates industriels sans infrastructure électrique dédiée. Le budget PoE total de 120W permet une distribution optimale de la puissance entre équipements connectés.

Architecture réseau redondante multi-protocoles

• Redondance réseau : ITU-T G.8032 ERPS Ring, RSTP, MSTP, STP
• Support MRP (Manager/Client) pour anneaux compatibles Profinet
• Compatible Rings multiples pour évolution d'infrastructure sans modification de topologie
• Temps de reconvergence rapide pour maintien de la continuité de service
• 4 groupes de trunk avec support LACP (IEEE 802.3ad)

Certification Profinet et synchronisation temporelle

• Certification Profinet CC-B v2.33 avec fichier GSDML fourni
• Support IEEE 1588v2 PTP Transparent Clock matériel (précision nanoseconde)
• Support IEEE 1588v1 et v2 Ordinary/Boundary Clock (logiciel)
• Synchronisation NTP/SNTP Server et Client
• Support Modbus/TCP pour intégration SCADA/automates

Gestion et supervision avancées

• Interface Web HTTPS, SSH, Telnet, console RS232 (RJ45)
• SNMP v1/v2c/v3 avec MIB-II, RMON, BRIDGE-MIB
• 4096 VLAN (802.1Q), VLAN basé MAC/IP-Subnet/Protocole, QinQ
• 8 files de priorité QoS, contrôle de flux IEEE 802.3x
• Syslog, SMTP (Gmail compatible), RMON, sFlow
• Authentification 802.1x, RADIUS, TACACS+

Sécurité réseau conforme IEC 62443-4-2

• Fonctions de sécurité conformes IEC 62443-4-2
• ARP spoof Prevention, DHCP snooping
• IP Source Guard, Dynamic ARP Inspection
• Access Control List (ACL), port mirroring
• Gestion comptes utilisateurs et politiques de mots de passe

Caractéristiques physiques et alimentation

• Configuration : 2 ports 10/100/1000BASE-T RJ45 PoE + 2 emplacements SFP 1000BASE-X
• PoE : 802.3af/at, 30W max par port, budget total 120W
• Alimentation : 45-57 VDC (mode 802.3af), 51-57 VDC (mode 802.3at)
• Double entrée d'alimentation redondante avec protection inversion polarité
• Connecteur : bornier verrouillable 5 broches 5,08mm
• Consommation maximale : 260W @ 51VDC (avec 8 ports PoE à 30W)

Format industriel et installation

• Boîtier aluminium IP30, montage rail DIN ou mural (kit optionnel)
• Dimensions : 54 × 113 × 145 mm (L × H × P), poids 800g
• 2 sorties relais : 1A @ 24VDC pour alarmes externes
• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed, PoE
• DIP switches : contrôle Ring et configuration Profinet
• Bouton reset

Performances et capacités de commutation

• Table MAC : 16 000 adresses
• Mémoire tampon : 1,5 MB
• Jumbo frames : 9216 octets
• 128 groupes IGMP statiques, 256 groupes IGMP dynamiques
• Support IGMPv1/v2/v3 Snooping, MLD
• DHCP relay Agent, Voice VLAN

Certifications environnementales ferroviaires et transport

• EN50155 : certification équipements électroniques ferroviaires
• EN50121-4 : compatibilité électromagnétique applications sol ferroviaire
• NEMA TS-2 : certification contrôle trafic routier
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 à 95% (sans condensation)

Conformité et tests

• Sécurité : UL 60950-1, CSA C22.2 No.60950-1-07, CB (IEC/EN 62368-1 & IEC/EN 60950-1)
• CEM : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• Tests environnementaux : MIL-STD-810G/F (choc, chute, vibration)
• ESD : ±6kV (contact), ±8kV (air)
• Surge : ±2kV (ports signal), ±1kV/±2kV (alimentation DC)
• MTBF : 16,89 ans, garantie 5 ans
