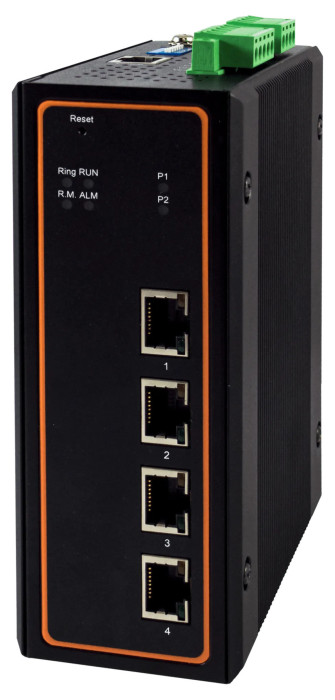

Atop EHG7504-4PoE

Le switch manageable Gigabit Atop EHG7504-4PoE offre une solution d'infrastructure réseau robuste et administrable pour les environnements industriels exigeants. Conçu pour les applications nécessitant l'alimentation électrique par câble Ethernet, il combine performances Gigabit, gestion avancée et conformité aux normes ferroviaires, de contrôle du trafic et d'automatisme industriel.

Configuration des ports et alimentation PoE

• 4 ports 10/100/1000BASE-T(X) RJ45 avec auto-négociation de vitesse
• 4 ports 802.3af/802.3at Power over Ethernet
• Puissance PoE maximale par port : 30W (802.3at)
• Budget PoE total : 120W pour l'appareil
• Débit de commutation performant avec mémoire tampon de paquets de 1,5 MB

Administration et fonctions de gestion

• Switch manageable Layer 2 avec fonctions de supervision avancées
• 8 files d'attente de priorité pour la qualité de service
• Table VLAN 4096 entrées, VLAN ID de 1 à 4094
• VLAN basé sur MAC (512 entrées), port, sous-réseau IP et protocole
• Agrégation de liens : 4 groupes Trunk avec LACP (802.3ad)
• Contrôle d'accès et authentification 802.1x (EAP, RADIUS, TACACS+)
• Sécurité conforme IEC62443-4-2 : politique de mots de passe, prévention ARP spoofing, DHCP snooping, IP Source Guard, Dynamic ARP Inspection
• Gestion SNMP v1/v2c/v3 avec MIB standard (MIB II, IF-MIB, BRIDGE-MIB, RMON groupes 1,2,3,9)
• Interfaces d'administration : HTTP, HTTPS, Telnet, SSH, console série RS232 (RJ45)
• Multicast : IGMP v1/v2/v3, IGMP Snooping (128 groupes statiques, 256 groupes dynamiques), MLD

Redondance et topologies réseau

• Redondance ITU-T G.8032 ERPS (Ethernet Ring Protection Switching)
• STP, RSTP (802.1w), MSTP (802.1s) pour prévenir les boucles réseau
• MRP (Media Redundancy Protocol) : mode Manager et Client
• Compatible Ring/Chain et U-Ring pour intégration dans infrastructures existantes

Certifications pour l'automatisation industrielle

• Certifié Profinet CC-B v2.33 avec fichier GSDML fourni
• Support Modbus/TCP avec registres d'état de l'appareil
• Synchronisation temporelle IEEE 1588v2 PTP : Transparent Clock matériel (précision nanoseconde), Ordinary/Boundary Clock logiciel
• Synchronisation réseau NTP Server/Client et SNTP

Certifications pour applications critiques

• Certifié NEMA TS-2 pour les applications de contrôle du trafic
• Certifié EN50155 et EN50121-4 pour applications ferroviaires et équipements au sol
• Certifications UL 60950-1, CSA C22.2 No.60950-1-07, CB (IEC/EN62368-1 et IEC/EN60950-1)
• Conformité EMC : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000 (séries 3 et 6)

Robustesse environnementale et fiabilité

• Température de fonctionnement : -20°C à 70°C
• Température de stockage : -40°C à 85°C
• Humidité relative ambiante : 5 % à 95 % (sans condensation, testée à 55°C)
• Protection ESD (IEC 61000-4-2) : ±6kV (décharge par contact), ±8kV (décharge dans l'air)
• Tests de chocs, chutes et vibrations conformes MIL-STD-810G/F
• MTBF : 16,89 ans
• Garantie constructeur : 5 ans

Alimentation et protection électrique

• Tension d'entrée : 45-57 VDC (mode 802.3af), 51-57 VDC (mode 802.3at)
• Courant d'entrée maximal : 3,1A @ 45VDC (PoE 802.3af, jusqu'à 8 ports à 15,4W/port), 5,1A @ 51VDC (PoE 802.3at, jusqu'à 8 ports à 30W/port)
• Consommation système maximale : 139,5W @ 45VDC (802.3af), 260W @ 51VDC (802.3at)
• Connecteur : bloc de bornes verrouillables 5 broches 5,08 mm
• Double entrée d'alimentation redondante avec protection contre l'inversion de polarité
• 2 sorties relais avec capacité de charge 1A @ 24 VDC pour alarmes

Caractéristiques physiques et installation

• Boîtier : aluminium IP30
• Dimensions (L x H x P) : 54 x 113 x 145 mm
• Poids : 800 g
• Montage : rail DIN ou mural (kit optionnel disponible)
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP, PoE
• Bouton de réinitialisation (Reset)
• Interrupteurs DIP pour contrôle de l'anneau et réglages Profinet

Fonctionnalités supplémentaires

• Trames Jumbo : jusqu'à 9216 octets
• Table d'adresses MAC : 16 000 entrées
• Mirror port pour analyse du trafic réseau
• sFlow pour la supervision du trafic
• LLDP (Link Layer Discovery Protocol)
• RMON (Remote Monitoring) : groupes 1, 2, 3, 9
• DHCP Relay Agent, Voice VLAN
• QinQ (802.1Q-in-Q) pour encapsulation VLAN
• Energy Efficient Ethernet (IEEE 802.3az)
• UDLD (Unidirectional Link Detection)
• PoE continue pour maintien d'alimentation
