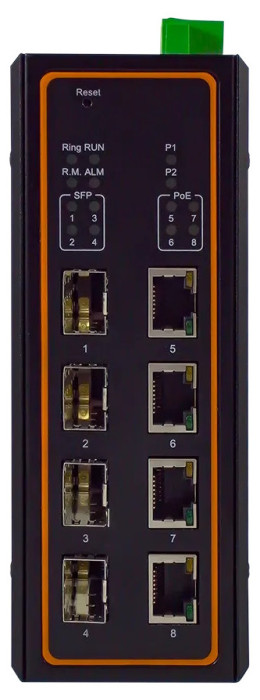

Atop EHG7508-8PoE

Le switch Atop EHG7508-8PoE est conçu pour les environnements industriels exigeants où la fiabilité et la redondance sont essentielles. Certifié Profinet CC-B v2.33, EN50155 (ferroviaire), EN50121-4 et NEMA TS-2 (contrôle de trafic), ce switch manageable offre une connectivité Gigabit avec alimentation PoE pour une intégration simplifiée des équipements réseau dans l'automatisation, les infrastructures de transport et les applications ferroviaires.

Architecture réseau et connectivité

Le switch intègre 8 ports 10/100/1000Base-T avec support PoE 802.3af (15,4 W par port) et 802.3at (30 W par port). Le budget PoE total atteint 240 W, permettant l'alimentation simultanée de multiples équipements tels que caméras IP, points d'accès sans fil ou téléphones VoIP. La commutation Gigabit assure un débit élevé pour les applications gourmandes en bande passante.

Redondance et haute disponibilité

Le EHG7508-8PoE implémente plusieurs protocoles de redondance pour garantir la continuité de service : ITU-T G.8032 ERPS, RSTP, MSTP, MRP (Manager/Client), Compatible Ring/Chain et U-Ring. Ces mécanismes permettent de créer des topologies redondantes adaptées aux exigences des réseaux critiques, avec basculement automatique en cas de défaillance d'un lien.

Synchronisation temporelle et Profinet

Le switch prend en charge IEEE 1588v2 PTP (Precision Time Protocol) en mode Transparent Clock matériel, assurant une synchronisation temporelle de haute précision (nanoseconde) indispensable pour les applications d'automatisation. La certification Profinet CC-B v2.33 garantit la compatibilité avec les environnements d'automatisation industrielle et l'IoT.

Gestion et supervision

L'administration s'effectue via interface web HTTPS, console série RS232, Telnet, SSH ou SNMPv1/v2c/v3. Le switch supporte les protocoles de supervision RMON, Syslog, SNMP Inform et sFlow pour une visibilité complète du réseau. Les fonctions QoS (8 files de priorité), VLAN (4096 entrées, VLAN par port/MAC/IP/protocole, QinQ), trunk (4 groupes, LACP) et ACL permettent une segmentation et une priorisation optimales du trafic.

Sécurité réseau

Conforme à la norme IEC62443-4-2, le switch intègre des mécanismes de sécurité avancés : authentification 802.1x, RADIUS, TACACS+, prévention des usurpations ARP (ARP Spoof Prevention), DHCP Snooping, IP Source Guard, Dynamic ARP Inspection. La gestion des comptes utilisateurs et des politiques de mots de passe renforce la protection contre les intrusions.

Table MAC, VLAN et multicast

La table MAC de 16 000 entrées, 4096 VLAN configurables (VID 1 à 4094), 512 VLAN basés sur MAC, 128 groupes IGMP statiques et 256 groupes IGMP dynamiques (IGMPv1/v2/v3 Snooping, MLD) offrent une capacité de traitement adaptée aux réseaux industriels complexes. La taille de trame Jumbo Frame atteint 9216 octets, le buffer de paquets 1,5 Mo.

Protocoles industriels et automatisation

Outre Profinet et Modbus/TCP, le switch supporte Voice VLAN, DHCP Relay Agent, LLDP, UDLD (UniDirectional Link Detection). La compatibilité avec les protocoles IPv4 et IPv6 assure une intégration dans les infrastructures actuelles et futures.

Alimentation et protection

L'alimentation s'effectue via deux bornes à vis verrouillables 5,08 mm (redondance d'alimentation) acceptant 45-57 VDC en mode 802.3af, 51-57 VDC en mode 802.3at. La protection contre l'inversion de polarité est intégrée. La consommation système maximale atteint 260 W à 51 VDC avec 8 ports PoE actifs à 30 W chacun (802.3at). Deux sorties relais (1A @ 24 VDC) permettent la gestion d'alarmes externes.

Environnement et certifications

Le boîtier aluminium IP30 résiste à une plage de température étendue (-20 à 70°C), avec stockage de -40 à 85°C et humidité relative de 5 à 95 % (sans condensation). Les certifications incluent UL 60950-1, CSA C22.2 No.60950-1-07, CB (IEC/EN62368-1, IEC/EN60950-1), FCC Part 15 Class A, EN 55032/55024/61000-3-2/3-3/6-2/6-4, EN50155, EN50121-4 (ferroviaire), NEMA TS-2 (contrôle de trafic). La conformité RoHS II est assurée.

Tests environnementaux et fiabilité

Conforme aux normes IEC 61000-4 pour les perturbations électromagnétiques : décharge électrostatique (ESD ±6 kV contact, ±8 kV air), transitoires électriques rapides (EFT ±2 kV alimentation, ±1 kV signal), surtension (Surge ±2 kV signal L-E), immunité aux radiofréquences (RS 10 V/m 80-1000 MHz), champs magnétiques (PFMF 30 V/m). Tests mécaniques selon MIL-STD-810G (choc, chute) et MIL-STD-810F (vibration). MTBF : 16,89 ans. Garantie : 5 ans.

Dimensions et installation

Dimensions : 54 × 113 × 145 mm (L × H × P). Poids : 800 g. Installation sur rail DIN ou fixation murale (kit optionnel). Console RS232 via connecteur RJ45. Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port RJ-45, PoE.

Fonctions avancées

Le switch intègre Energy Efficient Ethernet (IEEE 802.3x Flow Control, IEEE 802.3az EEE), GARP, GMRP, GVRP, BootP, TFTP, SMTP (Gmail), NTP Server/Client, Mirror Port. La prise en charge du protocole sFlow permet l'analyse statistique du trafic pour l'optimisation des performances réseau.
