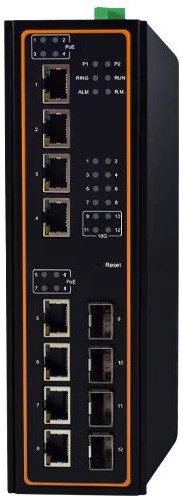

Atop EHG7512-4SFP-410GSFP

Le switch Atop EHG7512-4SFP-410GSFP combine flexibilité de connexion et haute performance dans un boîtier compact pour les environnements industriels. Équipé de 4 ports 10/100/1000BASE-T RJ45, 4 emplacements SFP 100/1000BASE-X et 4 uplinks SFP+ dédiés 1G/10G, il offre une bande passante de commutation non-bloquante de 112 Gbps. Conçu pour les applications critiques, ce switch administrable Layer 2 garantit une fiabilité maximale dans des conditions extrêmes.

Architecture réseau haute disponibilité

Le switch EHG7512-4SFP-410GSFP assure une redondance réseau avancée grâce à la prise en charge de l'ITU-T G.8032 ERPS Ring, avec un temps de rétablissement inférieur à 20 ms en charge complète. Les protocoles RSTP, STP, MSTP et MRP (Client) complètent les mécanismes de protection pour garantir la continuité de service. La synchronisation temporelle IEEE 1588v2 (Transparent Clock E2E matériel) permet une précision de synchronisation au niveau nanoseconde.

Caractéristiques techniques

• 4 ports 10/100/1000BASE-T auto-négociation
• 4 emplacements SFP 100/1000BASE-X
• 4 uplinks SFP+ dédiés 1G/10G
• Bande passante de commutation : 112 Gbps non-bloquant
• Table MAC : 16 000 entrées
• VLAN : 4 096 entrées, support MAC/Port/IP-Subnet/Protocol-based VLAN
• QoS : 8 files de priorité, support 802.1p
• Mémoire tampon : 1,5 Mo
• Support de trames jumbo jusqu'à 9 216 octets

Protocoles et fonctionnalités réseau

• Redondance : ITU-T G.8032 ERPS, RSTP, STP, MSTP, MRP (Client)
• Multicast : IGMP v1/v2/v3 Snooping, 128 groupes statiques, 256 groupes dynamiques
• Agrégation de liens : IEEE 802.3ad LACP, 4 groupes trunk
• Supervision : SNMP v1/v2c/v3, RMON (groupes 1,2,3,9), sFlow, LLDP
• Sécurité : IEEE 802.1X, RADIUS, TACACS+, conformité IEC 62443-4-2
• Gestion : HTTP, HTTPS, Telnet, SSH, console RS232
• Synchronisation : NTP Server/Client, IEEE 1588v2 PTP (TC matériel E2E)
• Modbus/TCP pour intégration systèmes d'automatisation

Environnement industriel extrême

Certifié pour les applications de contrôle du trafic (NEMA TS-2), le switch EHG7512-4SFP-410GSFP fonctionne sans ventilateur de -40 à +70°C. Son boîtier métallique IP30 avec dissipateur thermique intégré assure une protection EMC de niveau 3 et résiste aux chocs, vibrations et perturbations électromagnétiques selon les normes MIL-STD-810. Conforme KEMA/DNV.GL pour les applications maritimes, il garantit zéro perte de paquets même avec tous les ports en charge maximale.

Alimentation et interfaces

• Alimentation : 9-57 VDC via bornier verrouillable 5 broches 5,08 mm
• Protection contre les inversions de polarité
• Consommation maximale : 19,8 W @ 9 VDC
• Console : RS232 (connecteur RJ45)
• 2 sorties relais (1 A @ 24 VDC)
• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port
• Bouton de réinitialisation
• Interrupteurs DIP pour contrôle d'anneau et configuration Profinet

Installation et certifications

• Montage : rail DIN, mural (kit optionnel)
• Dimensions : 76 × 200 × 160 mm
• Poids : 2 500 g
• Certifications : UL62368-1, EN62368, FCC Part 15 Class A, NEMA TS-2, DNV.GL Maritime
• Immunité EMC : IEC 61000-4-2/3/4/5/6/8/11 (niveau 3/4)
• Conformité : RoHS II, EN 55032, EN 61000-6-2/6-4
• MTBF : 20 ans

Applications

Le switch EHG7512-4SFP-410GSFP est conçu pour les villes intelligentes, le contrôle du trafic routier, les infrastructures de transport, les installations industrielles critiques et les réseaux de supervision nécessitant haute disponibilité, redondance réseau et résistance environnementale extrême avec connectivité fibre optique étendue.
