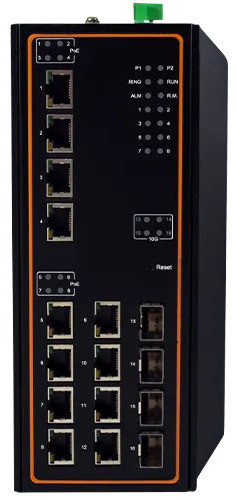

Atop EHG7516-410GSFP

L'Atop EHG7516-410GSFP est un switch manageable Gigabit Ethernet conçu pour les réseaux industriels exigeants. Grâce à sa combinaison de 12 ports Gigabit Ethernet cuivre et de 4 ports uplink 10G SFP+, il offre une bande passante élevée et une flexibilité d'interconnexion adaptée aux applications critiques telles que les smart cities, le contrôle de trafic et les infrastructures industrielles robustes.

Architecture réseau et performances

Le switch dispose de 12 ports 10/100/1000BASE-T RJ45 avec auto-négociation de vitesse, complétés par 4 ports uplink SFP+ 1/10 Gigabit pour la fibre optique. Sa matrice de commutation non-bloquante atteint 112 Gbps, garantissant un débit maximal même à pleine charge. Le boîtier supporte une table MAC de 16 000 entrées, une mémoire tampon de 1,5 Mo et des trames jumbo jusqu'à 9216 octets.

Gestion et protocoles Layer 2

Le modèle EHG7516-410GSFP est un switch manageable Layer 2 complet. Il prend en charge 4096 VLAN (802.1Q, basés sur port, MAC, sous-réseau IP ou protocole), QinQ, 512 VLAN basés MAC, 8 files de priorité (802.1p QoS), agrégation de liens LACP (802.3ad), sFlow, et miroir de ports. Les fonctions de sécurité incluent 802.1X, RADIUS, TACACS+, ARP spoof prevention, DHCP snooping, IP source guard et dynamic ARP inspection.

Redondance et haute disponibilité

Pour garantir la continuité de service, le switch intègre des mécanismes de redondance avancés : ITU-T G.8032 ERPS Ring (auto-rétablissement en moins de 20 ms sous charge complète), STP, RSTP, MSTP, MRP (Manager/Client), anneaux et chaînes compatibles, et U-Ring. Ces protocoles permettent de construire des topologies résilientes sans perte de paquets en cas de défaillance.

Synchronisation temporelle

Le boîtier supporte la synchronisation réseau via NTP Server/Client et SNTP. Pour les applications nécessitant une précision temporelle élevée, il intègre IEEE 1588v2 Precision Time Protocol en mode Transparent Clock End-to-End (E2E TC) matériel, ainsi que les modes Ordinary Clock et Boundary Clock (OC/BC) logiciels pour IEEE 1588v1 et v2.

Gestion et supervision

L'administration s'effectue via interface web HTTPS, ligne de commande SSH ou Telnet, console série RS232 (RJ45), et SNMP v1/v2c/v3 avec MIB II, IF-MIB, BRIDGE-MIB, RMON (groupes 1,2,3,9). Le switch supporte DHCP relay/client, BootP, TFTP, syslog, SMTP (y compris Gmail), LLDP, et registres de statut Modbus/TCP pour l'intégration aux systèmes d'automatismes industriels.

Alimentation et connectique

Le switch s'alimente par une tension d'entrée DC de 9 à 57 VDC via bornier à vis verrouillable 5 broches 5,08 mm, avec protection contre l'inversion de polarité. La consommation système maximale atteint 19,8 W sous 9 VDC. Deux sorties relais NO/NC (1 A @ 24 VDC) permettent le déclenchement d'alarmes externes. Des DIP switches configurent le mode anneau et Profinet, un bouton reset facilite la réinitialisation.

Robustesse environnementale et certifications

Conçu pour fonctionner en température étendue -40 à +70°C (stockage -40 à +85°C), le boîtier métallique IP30 sans ventilateur assure une fiabilité maximale dans les environnements industriels sévères. Il est certifié UL 62368-1, CE, FCC, NEMA TS-2 pour le contrôle de trafic routier, et conforme DNV-GL pour les applications maritimes. Les protections EMC niveau 3 incluent ESD (±6 kV contact, ±8 kV air), EFT (±2 kV sur DC, ±1 kV sur signaux), surtension ligne-ligne ±1 kV / ligne-terre ±2 kV, immunité RF 10 V/m, et champ magnétique 30 A/m. Le MTBF est estimé à 20 ans.

Caractéristiques physiques

Dimensions : 95 × 200 × 160 mm pour un poids de 2500 g. Montage sur rail DIN ou fixation murale (kit optionnel). Le dissipateur thermique robuste et la conception sans ventilateur garantissent un fonctionnement fiable à pleine charge jusqu'à +70°C.

Applications typiques

• Infrastructure de contrôle de trafic routier (NEMA TS-2)
• Smart cities et réseaux de capteurs urbains
• Automatismes industriels et SCADA
• Réseaux de transport ferroviaire ou maritime
• Interconnexion d'équipements critiques nécessitant haute disponibilité
