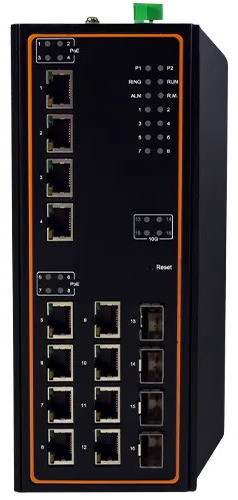

Atop EHG7516-8SFP-410GSFP

Le switch industriel Atop EHG7516-8SFP-410GSFP combine une architecture réseau flexible avec une fiabilité exceptionnelle pour les environnements industriels et urbains exigeants. Doté de 4 ports RJ45 10/100/1000BASE-T, 8 emplacements SFP 100/1000BASE-X et 4 ports uplink SFP+ 1/10 Gigabit dédiés, ce switch manageable Layer 2 offre une capacité de commutation non-bloquante de 112 Gbps et prend en charge les trames jumbo jusqu'à 9216 octets.

Architecture réseau haute disponibilité

L'EHG7516-8SFP-410GSFP intègre plusieurs mécanismes de redondance réseau pour garantir la continuité de service : ITU-T G.8032 ERPS Ring, IEEE 802.1D-2004 RSTP, STP, MSTP, ainsi que le support MRP (Manager/Client). Le temps de reconvergence inférieur à 20 ms en charge maximale assure une résilience réseau optimale. Le protocole IEEE 1588v2 Precision Time Protocol (horloge transparente E2E matérielle) permet la synchronisation temporelle de précision indispensable aux applications critiques.

Configuration fibre optique et uplinks 10 Gigabit

Cette variante propose 8 emplacements SFP 1G pour connexions fibre 100/1000BASE-X, complétés par 4 ports uplink SFP+ acceptant des modules 1G ou 10G. Les 4 ports RJ45 cuivre 10/100/1000BASE-T offrent une connectivité locale. La table MAC de 16 000 adresses, associée à un buffer de paquets de 1,5 Mo, assure des performances réseau soutenues même en charge élevée.

Gestion avancée et sécurité IEC62443

Le switch supporte une configuration VLAN étendue (4096 VLANs, MAC-based VLAN 512 entrées, plage VID 1-4094), QoS sur 8 files de priorité, IGMP snooping v1/v2/v3 avec 128 groupes statiques et 256 dynamiques. Les protocoles de gestion incluent SNMPv1/v2c/v3, RMON, HTTP/HTTPS, SSH, Telnet, TFTP, Syslog, ainsi que Modbus/TCP pour l'intégration industrielle. La sécurité conforme IEC62443-4-2 intègre l'authentification 802.1X, RADIUS, TACACS+, prévention d'usurpation ARP, DHCP snooping, IP Source Guard et Dynamic ARP Inspection.

Robustesse industrielle et certifications

Conçu pour fonctionner de -40°C à +70°C sans ventilation, l'EHG7516-8SFP-410GSFP bénéficie d'un boîtier métallique SPCC IP30 avec dissipateur thermique et d'une protection EMC niveau 3. L'alimentation accepte une tension 9-57 VDC (borne lockable terminal block 5 broches 5,08 mm) avec protection contre l'inversion de polarité. Le switch est certifié UL62368-1, CE/FCC, NEMA TS-2 pour les applications de contrôle trafic routier, et répond aux normes maritimes DNV-GL. Les tests ESD, surtensions transitoires, immunité RF et chocs/vibrations (MIL-STD-810) garantissent une fiabilité MTBF de 20 ans.

Installation et contrôle

Le boîtier métallique (95 x 200 x 160 mm, 2500 g) se monte sur rail DIN ou en rack (kit mural optionnel). Les LED déportées indiquent l'état d'alimentation (PWR1, PWR2), alarme, fonctionnement (Run), anneau (Ring, Ring Master), activité/vitesse RJ45 et SFP. Deux relais de sortie (1 A @ 24 VDC) permettent la signalisation d'alarmes. La console RS232 (connecteur RJ45) et des DIP switches pour le contrôle d'anneau simplifient la configuration initiale.
