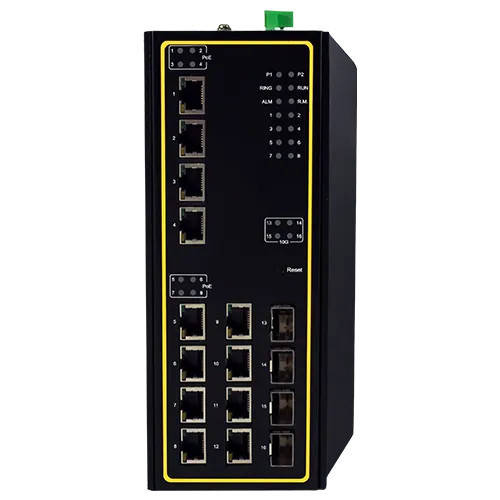

Atop EHG7616-8PoE-410GSFP

Le switch Atop EHG7616-8PoE-410GSFP combine connectivité Gigabit, alimentation PoE+ et uplinks haut débit 10 Gigabit dans un boîtier métallique IP30 sans ventilateur, conçu pour les environnements industriels exigeants. Avec 12 ports Gigabit (dont 8 PoE+) et 4 slots SFP+ 10 Gigabit, ce switch offre une infrastructure réseau robuste pour les applications nécessitant bande passante élevée et alimentation par câble Ethernet.

Configuration des ports et connectivité

Le EHG7616-8PoE-410GSFP propose 4 ports RJ45 10/100/1000BASE-T autonégociés et 8 ports PoE+ 10/100/1000BASE-T (802.3af/at) délivrant jusqu'à 30W par port. Les 4 slots SFP+ uplink acceptent des transceivers 1G ou 10G, offrant une flexibilité de montée en débit pour les liaisons backbone. La capacité totale de commutation et le buffer de 1,5 MB garantissent un transfert fluide des données, même en charge élevée. Le switch supporte les trames Jumbo jusqu'à 9216 octets.

Alimentation PoE+ et budget de puissance

Les 8 ports PoE+ fournissent un budget total de 240W, permettant d'alimenter simultanément des caméras IP, points d'accès Wi-Fi, téléphones VoIP et autres équipements compatibles 802.3af/at. La puissance maximale de 30W par port en mode 802.3at autorise le fonctionnement d'appareils gourmands en énergie. L'alimentation 51-57 VDC est requise pour exploiter pleinement le budget PoE+ ; l'alimentation 45-57 VDC supporte le mode 802.3af (15,4W par port).

Robustesse environnementale

Le boîtier métallique SPCC IP30 avec dissipateur thermique intégré assure un fonctionnement de -20°C à +70°C sans ventilateur, éliminant les points de défaillance mécanique. Certifié UL62368-1, CE, FCC et NEMA TS-2, le switch résiste aux environnements électromagnétiques sévères (EMC Level 3) et aux chocs/vibrations conformément aux normes MIL-STD-810. La protection contre les inversions de polarité et les 2 sorties relais (1A @ 24 VDC) renforcent la sécurité de l'installation.

Installation et interfaces

Le switch se monte sur rail DIN ou en mural (kit optionnel). Il dispose d'un port console RS232 (RJ45), de LED pour l'alimentation (PWR1, PWR2), l'alarme, l'état de fonctionnement, les liens/vitesses RJ-45, les liens SFP et l'état PoE. Un bouton de réinitialisation et des interrupteurs DIP pour le contrôle d'anneau et les réglages Profinet facilitent la configuration initiale. Les dimensions compactes (95 x 200 x 160 mm, 2500 g) s'intègrent aisément dans les armoires industrielles.

Standards et protocoles supportés

Le EHG7616-8PoE-410GSFP respecte les normes IEEE 802.3 (10BaseT), 802.3u (100BaseT), 802.3ab (1000BaseT), 802.3z (1000BaseX) et 802.3ae (10 Gigabit Ethernet). Il supporte IEEE 802.3x (Flow Control), garantissant une gestion optimale du trafic. Le switch est compatible IPv4 et IPv6, et intègre des protocoles réseau industriels essentiels. Sa certification NEMA TS-2 le qualifie pour les applications de contrôle de trafic et Smart City.

Garantie et fiabilité

Couvert par une garantie constructeur de 5 ans et affichant un MTBF de 20 ans, le switch Atop EHG7616-8PoE-410GSFP constitue une solution pérenne pour les infrastructures réseau industrielles exigeant disponibilité, performance et alimentation PoE+ haute capacité.
