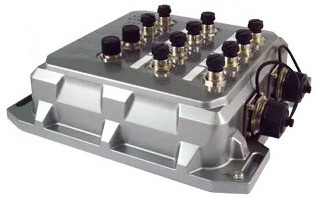

Atop EMG8510-2SFP-HV

Switch Gigabit haute tension pour infrastructures ferroviaires extrêmes

L'Atop EMG8510-2SFP-HV est conçu pour répondre aux contraintes des installations ferroviaires en environnements difficiles. Son alimentation haute tension 50~145 VDC en fait une solution adaptée aux systèmes de traction et aux infrastructures de signalisation, tandis que son boîtier IP67 garantit une protection contre les intempéries, l'eau et les poussières. Certifié EN50155, EN50121-4, IEC60571 et EN45545-2, ce switch répond aux normes ferroviaires les plus strictes en matière de compatibilité électromagnétique, de résistance aux vibrations et de sécurité incendie.

Doté de 8 ports Gigabit Ethernet avec connecteurs M12 robustes et de 2 emplacements SFP Gigabit pour liaisons fibre optique longue distance, l'EMG8510-2SFP-HV assure une connectivité fiable dans les installations fixes de gare, les équipements de voie et les armoires techniques extérieures. Sa plage de température étendue de -40°C à +70°C permet un fonctionnement continu dans les conditions climatiques les plus sévères.

Caractéristiques techniques

• 8 ports 10/100/1000BASE-T avec connecteurs M12 conformes aux standards industriels
• 2 emplacements SFP Gigabit pour modules optiques (connexions fibre longue distance)
• Alimentation haute tension : 50~145 VDC avec entrées redondantes et connecteurs M12 S-coding
• 2 sorties relais pour alarmes (capacité 1A @ 24 VDC) via connecteurs M12 A-coding
• Boîtier aluminium IP67 résistant aux projections d'eau et à la poussière selon EN 60529
• Température de fonctionnement : -40°C à +70°C
• Console RS232 via connecteur M12 A-coding
• Montage mural (kit DIN-rail optionnel)
• Dimensions : 216 x 232 x 72 mm, poids 2 kg

Conformité et certifications

• Certifications ferroviaires : EN50155, EN50121-4, IEC60571, EN45545-2
• Sécurité : UL/IEC/EN 61010-1, UL/IEC(CB) 61010-2-201
• CEM : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• Tests EMC : ESD ±8 kV contact / ±15 kV air, EFT ±2 kV, Surge ±2 kV, immunité RF 10 V/m
• RoHS, MTBF : 18,53 ans (MIL-HDBK-217F)
• Garantie constructeur : 5 ans

Applications typiques

• Infrastructures ferroviaires fixes : gares, dépôts, postes d'aiguillage
• Équipements de signalisation ferroviaire et systèmes de contrôle-commande
• Installations techniques extérieures soumises à des conditions climatiques extrêmes
• Réseaux de vidéosurveillance pour la sécurité des infrastructures de transport
• Armoires techniques alimentées en haute tension
