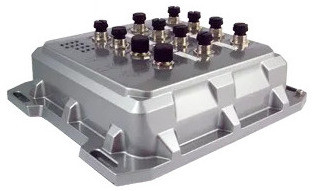

Atop EMG8508-8PoE

Switch Ethernet Gigabit PoE pour applications ferroviaires

Le switch Atop EMG8508-8PoE est conçu pour fournir une connectivité Gigabit haute performance dans les environnements ferroviaires embarqués ou trackside. Son boîtier aluminium IP67 certifié EN 50155 protège efficacement l'électronique dans les conditions les plus sévères, avec une plage de température étendue de -40°C à +70°C.

Cette variante dispose de 8 ports 10/100/1000BASE-T(X) avec connecteurs M12, dont 8 ports PoE 802.3af ou 802.3at offrant un budget d'alimentation total de 240W. Elle simplifie considérablement le câblage des systèmes de vidéosurveillance embarquée et des équipements alimentés par PoE, là où l'ajout de nouveaux câbles d'alimentation s'avère difficile, risqué ou coûteux.

Alimentation redondante et relais d'alarme intégrés

Le switch intègre une double entrée d'alimentation pour garantir la continuité de service : 45-57 VDC en mode 802.3af ou 51-57 VDC en mode 802.3at, via connecteurs M12 S-coding. Chaque module d'alimentation dispose d'une sortie relais d'alarme, facilitant l'intégration dans un système de supervision centralisé des défauts.

Gestion avancée et sécurité IEC 62443

Malgré son format compact, l'EMG8508-8PoE offre des fonctions de gestion avancées : VLAN (4096 entrées), QoS sur 8 files de priorité, IGMP snooping, SNMP v1/v2c/v3, redondance U-Ring, STP/RSTP/MSTP, MRP Client, IEEE 1588 PTP v1/v2 avec horloge transparente matérielle. Les mécanismes de contrôle d'accès (authentification 802.1X, RADIUS, TACACS+) et de gestion des comptes utilisateur respectent les exigences de la norme IEC 62443-4-2 pour la cybersécurité industrielle.

Conformité ferroviaire et certifications

Le switch est certifié EN 50155, EN 50121-4, IEC 60571, EN 45545-2, UL 61010-2-201. Son indice de protection IP67 selon EN 60529 le rend étanche à la poussière et résistant aux immersions temporaires. Le montage mural (ou sur rail DIN avec kit optionnel) facilite l'installation dans les armoires techniques ou directement sur les équipements embarqués.

Caractéristiques principales

• 8 ports 10/100/1000BASE-T(X) avec connecteurs M12
• 8 ports PoE 802.3af ou 802.3at, budget total 240W
• Alimentation redondante : 45-57 VDC (802.3af) ou 51-57 VDC (802.3at), connecteurs M12 S-coding
• 2 sorties relais pour alarmes (1A @ 24 VDC), connecteur M12 A-coding 5 broches
• Boîtier aluminium IP67, dimensions : 216 x 232 x 72 mm, poids : 2 kg
• Température de fonctionnement : -40°C à +70°C
• Table MAC : 16 000 entrées, mémoire tampon : 1,5 Mo, trames jumbo : 9216 octets
• VLAN : 4096 entrées, 512 VLAN basés sur MAC
• Redondance : ITU-T G.8032 ERPS, STP/RSTP/MSTP, MRP (Manager/Client), U-Ring
• QoS : 8 files de priorité, IEEE 802.1p
• IGMP v1/v2/v3 snooping : 128 groupes statiques, 256 groupes dynamiques
• IEEE 1588 PTP v1/v2 avec horloge transparente matérielle E2E
• Sécurité : authentification 802.1X, EAP, RADIUS, TACACS+, conforme IEC 62443-4-2
• Protocoles : IPv4, IPv6, SNMPv1/v2c/v3, SNMP Inform, Telnet, SSH, DHCP Server/Relay/Client (options 66/67/82), NTP, SNTP, SMTP (Gmail), Syslog, HTTP, HTTPS, RMON, LLDP, sFlow, Modbus/TCP
• Console RS232 via connecteur M12 A-coding
• Certifications : EN 50155, EN 50121-4, IEC 60571, EN 45545-2, UL/IEC/EN 61010-1, UL 61010-2-201, FCC Part 15 Class A, EN 55032, EN 55024, RoHS
• Protection CEM : ESD ±8 kV (contact) / ±15 kV (air), EFT ±2 kV, Surge ligne-ligne ±1 kV / ligne-terre ±2 kV
• MTBF : 19,08 ans (MIL-HDBK-217F)
• Garantie : 5 ans
