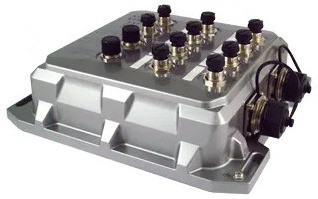

Atop EMG8510-4PoE-2SFP

Le switch Atop EMG8510-4PoE-2SFP est conçu pour les applications ferroviaires exigeantes nécessitant une connectivité Gigabit rapide et fiable. Certifié EN50155, EN50121-4, IEC60571 et EN45545-2, ce switch manageable combine robustesse et performances élevées dans un boîtier IP67 en aluminium. Sa plage de température étendue de -40 à +70°C et ses fonctionnalités avancées en font une solution idéale pour les environnements ferroviaires côté quai ou côté véhicule.

Configuration réseau

• 8 ports 10/100/1000BASE-T(X) avec connecteurs M12
• 2 emplacements SFP Gigabit pour connexions fibre optique
• 4 ports PoE conformes 802.3af ou 802.3at
• Port console RS232 (connecteur M12 A-coding)
• Autonégociation de la vitesse sur tous les ports cuivre

Alimentation PoE et entrées électriques

• Alimentation redondante 45 à 57 VDC pour mode 802.3af
• Alimentation redondante 51 à 57 VDC pour mode 802.3at
• 2 connecteurs S-coding M12 pour l'entrée d'alimentation
• Consommation système : 14,28 W maximum (sans PoE)
• Protection contre l'inversion de polarité

Fonctionnalités de gestion avancées

• Protocoles : SNMPv1/v2c/v3, Modbus/TCP, MQTT, IPv4/IPv6
• Redondance : ITU-T G.8032 ERPS, STP, RSTP, MSTP, MRP (Manager/Client), U-Ring
• QoS : 8 files de priorité, IEEE 802.1p
• VLAN : 4096 entrées, IEEE 802.1Q, MAC-based VLAN (512 entrées)
• IGMPv1/v2/v3 Snooping avec 128 groupes statiques et 256 dynamiques
• Sécurité : IEEE 802.1X, EAP, RADIUS, TACACS+, conforme IEC62443-4-2
• Synchronisation IEEE 1588 PTP V1/V2 avec horloge transparente matérielle
• Port miroir, ACL, Voice VLAN, sFlow
• LLDP pour la découverte automatique

Caractéristiques matérielles

• Table MAC : 16 000 adresses
• Mémoire tampon : 1,5 Mo
• Trames Jumbo : 9216 octets
• 4 groupes de trunk avec support LACP (IEEE 802.3ad)
• 2 sorties relais via connecteur M12 A-coding (capacité 1A @ 24 VDC)
• Alarme relais pour surveillance de l'alimentation
• Indicateurs LED : PWR1, PWR2, Alarm, Act/Link Ethernet, Link SFP, PoE, Ring

Construction robuste pour environnements sévères

• Boîtier en aluminium avec protection IP67 selon EN 60529
• Température de fonctionnement : -40 à +70°C
• Température de stockage : -40 à +85°C
• Humidité relative ambiante : 5 à 95% à 55°C (sans condensation)
• Dimensions : 216 x 232 x 72 mm
• Poids : 2 kg
• Montage mural (kit DIN-Rail en option)

Certifications ferroviaires et industrielles

• Conformité ferroviaire : EN50155, EN50121-4, IEC60571, EN45545-2
• Sécurité : UL/IEC/EN 61010-1, UL/IEC(CB) 61010-2-201
• CEM : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• Tests d'immunité : IEC 61000-4-2 (ESD ±8kV contact, ±15kV air), IEC 61000-4-3 (10 V/m), IEC 61000-4-4 (EFT ±2kV), IEC 61000-4-5 (Surge ±2kV)
• RoHS, MTBF : 18,53 ans
• Garantie : 5 ans

Interfaces de gestion

• HTTP, HTTPS pour gestion web
• Telnet, SSH pour accès CLI
• Console série RS232
• SNMP v1/v2c/v3 avec SNMP Inform
• RMON groupes 1, 2, 3, 9
• TFTP pour mise à jour firmware
• Syslog pour journalisation événements
• NTP Server/Client, SNTP pour synchronisation horaire
• SMTP (Gmail compatible) pour notifications
• DHCP Server/Relay/Client avec options 66/67/82
