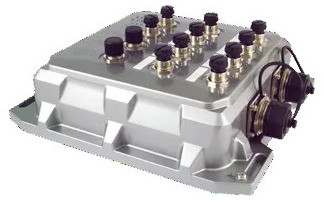

Atop EMG8608

L'Atop EMG8608 est conçu pour répondre aux exigences des installations ferroviaires (bayside ou carriage side) nécessitant une connectivité Gigabit Ethernet haute fiabilité dans des environnements sévères. Son boîtier aluminium IP67 protège les composants électroniques tout en garantissant une exploitation continue de -40 à +70°C.

Connectivité et interfaces

• 8 ports 10/100/1000BASE-T(X) auto-négociation avec connecteurs M12
• Console RS232 (connecteur M12 A-coding)
• 2 sorties relais (capacité 1A @ 24 VDC via connecteur M12 A-coding)
• Table MAC 16 000 adresses
• Taille de trame jumbo 9 216 octets
• Mémoire tampon de paquets 1,5 Mo

Fonctions Layer-3

• Routage unicast IPv4 : routage statique, RIPv1/v2, OSPFv2, BGPv4
• Routage multicast : IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM, PIM-SSM
• Redondance de routage : VRRP (Virtual Router Redundancy Protocol)
• 8 files de priorité (Priority Queues)
• 4 096 VLAN configurables (VID 1 à 4094)
• 512 VLAN basés sur adresse MAC
• 4 groupes trunk

Protocoles et normes

• Protocoles supportés : SNMPv1/v2c/v3, SNMP Inform, Telnet, SSH, DHCP Server/Relay/Client, DHCP Option 66/67/82, BootP, RARP, TFTP, NTP, SNTP, SMTP, RMON, HTTP, HTTPS, Syslog, MRP (Manager/Client), LLDP, IEEE 1588 PTP V1/V2, IEEE 1588 Hardware E2E Transparent Clock, 802.1x, EAP, RADIUS, TACACS+, Mirror port, QoS, ACL, U-Ring, sFlow
• Redondance réseau : ITU-T G.8032 ERPS, STP, RSTP, MSTP, MRP (Manager/Client), Compatible Ring/Chain, U-Ring
• Normes IEEE : 802.3 (10BaseT), 802.3u (100BaseT(X)), 802.3ab (1000BaseT(X)), 802.3z (1000Base-X), 802.3x (contrôle de flux), 802.1d-2004 (STP), 802.1w (RSTP), 802.1s (MSTP), 802.1Q (VLAN Tagging), 802.1p (CoS), 802.1X (Authentication), 802.3ad (Port Trunk LACP), 802.3az (EEE)

Alimentation

• Entrée de tension : 50 à 145 VDC (modèles haute tension)
• Consommation système : 15,0 W max (50-145 VDC, 0,30A max)
• Double entrée d'alimentation redondante (2 connecteurs M12 S-coding 4 broches)
• Protection contre l'inversion de polarité
• Sortie d'alarme relais intégrée à chaque module d'alimentation

Construction robuste

• Indice de protection IP67 selon EN 60529
• Boîtier aluminium renforcé
• Dimensions : 216 × 232 × 72 mm
• Poids : 2 kg
• Montage mural (kit DIN-Rail disponible en option)
• Plage de température de fonctionnement : -40 à +70°C
• Température de stockage : -40 à +85°C
• Humidité relative ambiante : 5 à 95 % (sans condensation) à 55°C

Certifications ferroviaires et industrielles

• EN 50155 (matériel électronique ferroviaire)
• EN 50121-4 (CEM ferroviaire)
• IEC 60571 (environnements ferroviaires)
• EN 45545-2 (protection incendie matériel roulant)
• UL/IEC/EN 61010-1, UL/IEC(CB) 61010-2-201 (sécurité électrique)
• Certifications CEM : FCC Part 15 Subpart B Class A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4
• RoHS conforme

Fiabilité

• MTBF : 19,08 ans (prédiction basée sur MIL-HDBK-217F, moyenne par modèle)
• Garantie : 5 ans

MIB SNMP

• MIB II, IF-MIB, SNMPv2 MIB, BRIDGE-MIB, RMON MIB Group 1/2/3/9
• RFCs supportées : RFC 1157, RFC 1213, RFC 1215, RFC 1493, RFC 1643, RFC 1757, RFC 2011, RFC 2012, RFC 2013, RFC 2233, RFC 2571, RFC 2742, RFC 2819, RFC 2863, RFC 3411, RFC 3412, RFC 3413, RFC 3414, RFC 3415, RFC 2674
