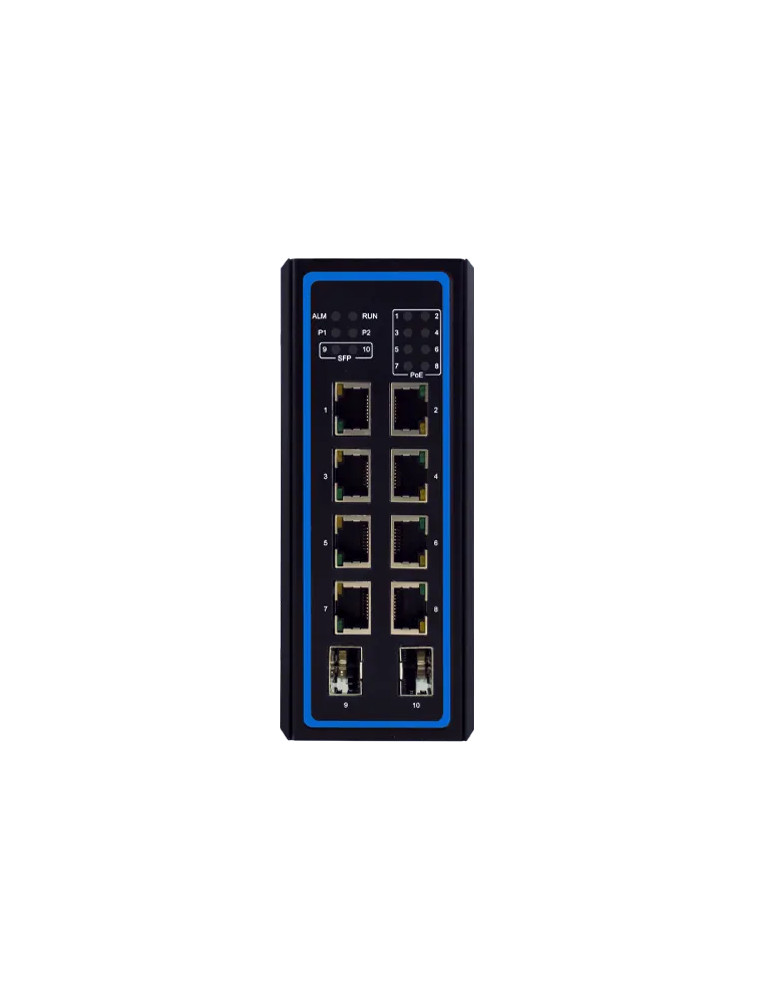

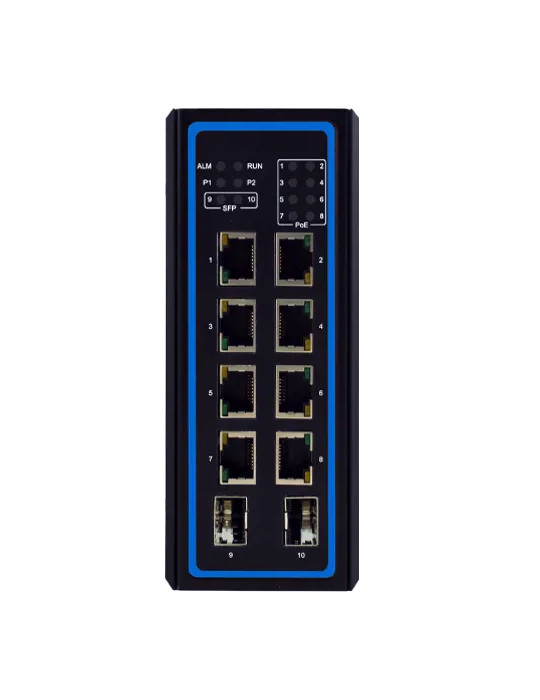

Atop EHG6410-4PoE-2SFP-D-24V

Le switch Atop EHG6410-4PoE-2SFP-D-24V répond aux contraintes des installations industrielles nécessitant une connectivité Gigabit avec alimentation PoE renforcée. Son boîtier métallique compact IP30 intègre un booster de tension pour alimenter des équipements PoE depuis une source d'entrée de 12 à 57 VCC, éliminant le besoin d'alimentations supplémentaires.

Architecture et performances réseau

Ce switch non administrable de 10 ports associe 4 ports 10/100/1000BASE-T(X) standard, 4 ports 10/100/1000BASE-T(X) avec PoE+ et fonction booster, et 2 emplacements SFP 100/1000 (configuration commutable par DIP-switch). L'architecture Store-and-Forward avec table d'adresses MAC de 16 000 entrées, mémoire tampon de 2 Mbits et support de trames jumbo jusqu'à 10 Ko garantit un traitement efficace du trafic. La conformité IEEE 802.1Q pour le marquage VLAN et IEEE 802.1p pour la qualité de service (CoS) permet la priorisation des paquets critiques, notamment le trafic PROFINET.

Alimentation PoE avec booster de tension intégré

La fonction distinctive de ce modèle est son booster de tension PoE qui élève la tension d'entrée depuis 12 VCC jusqu'aux niveaux requis pour l'alimentation Power over Ethernet. Les 4 ports PoE+ conformes IEEE 802.3af/at délivrent jusqu'à 60 W entre 12 et 23 VCC ou 120 W entre 24 et 57 VCC. Cette architecture permet l'utilisation d'une source d'alimentation unique tout en assurant la distribution d'énergie aux équipements connectés.

Fonctionnement industriel étendu

Conçu pour les environnements difficiles, ce switch fonctionne de -40°C à +70°C avec alimentation PoE active. Le boîtier métallique IP30 de dimensions 54 × 145 × 113 mm se monte sur rail DIN ou en applique murale (kit optionnel). La certification selon MIL-STD-810G garantit la résistance aux chocs, chutes et vibrations. La compatibilité avec les normes UL/cUL62368-1 et CB/IEC60950-1 & 62368-1 confirme la conformité aux exigences de sécurité internationales.

Connectivité et configuration

• 4 ports 10/100/1000BASE-T(X) Gigabit Ethernet
• 4 ports 10/100/1000BASE-T(X) avec PoE+ et booster de tension (12-57 VCC)
• 2 emplacements SFP 100/1000 Mbps (configuration par DIP-switch)
• Auto-négociation et Auto MDI/MDI-X sur tous les ports RJ45
• Contrôle de flux par contre-pression et trames pause (IEEE 802.3x)
• Support IEEE 802.3az Energy Efficient Ethernet

Caractéristiques électriques et mécaniques

• Alimentation : 12 à 57 VCC
• Consommation maximale : 60 W (12-23 VCC) ou 120 W (24-57 VCC)
• Budget PoE total : jusqu'à 120 W selon tension d'entrée
• Poids : 700 g
• Indicateurs LED : P1, P2, Fault, SFP1-2, PoE
• MTBF : 20,35 ans selon MIL-HDBK-217F (pire cas : 15,74 ans)
• Garantie constructeur : 5 ans

Conformité et certifications

Le switch satisfait aux exigences EMC (FCC Part 15 Class A, EN 55032:2015 Class A, EN 61000-6-4, EN 61000-6-2) et aux tests d'immunité IEC 61000-4-2 (ESD ±8 kV air), IEC 61000-4-4 (EFT ±2 kV), IEC 61000-4-5 (surtensions ±2 kV) et IEC 61000-4-6 (immunité conduite 10 V). La conformité RoHS et l'homologation selon MIL-STD-810G Method 516.7 (chocs et chutes) et 514.7 (vibrations) confirment l'aptitude aux déploiements industriels exigeants.
