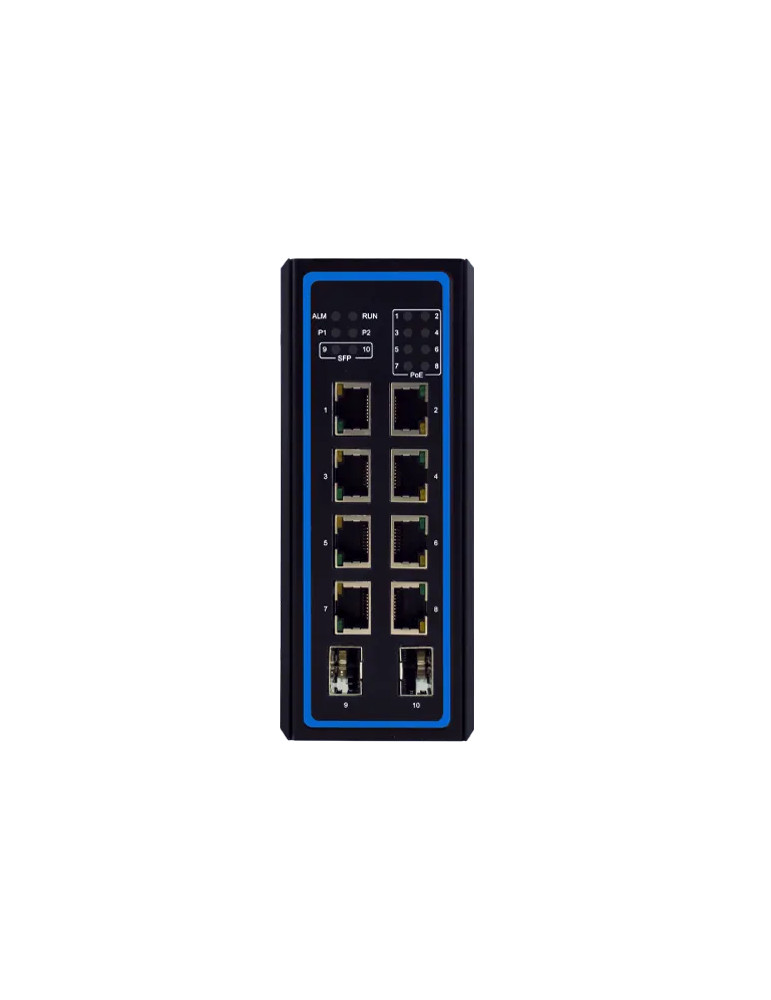

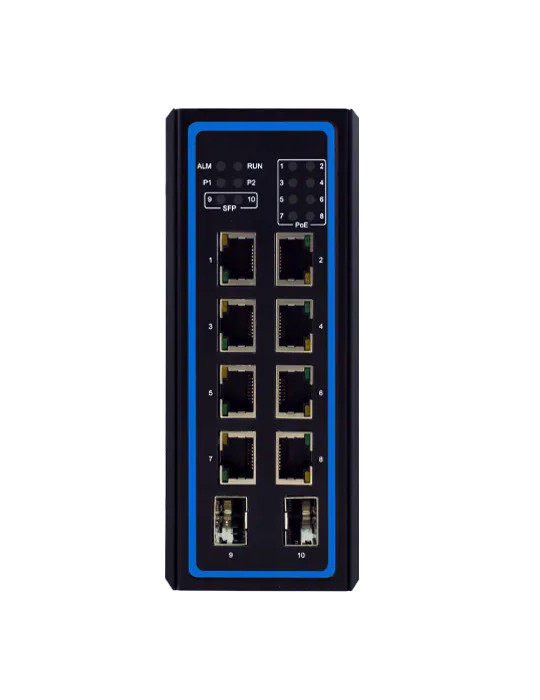

Atop EHG6410-4PoE-2SFP-24V

Le switch industriel Atop EHG6410-4PoE-2SFP-24V constitue une solution compacte pour les applications industrielles nécessitant une alimentation PoE flexible et une connectivité mixte cuivre/fibre. Conçu pour fonctionner dans des environnements exigeants, ce switch Gigabit non administrable de 10 ports combine performances réseau et robustesse industrielle tout en offrant une fonction unique de booster de tension PoE.

Configuration des ports et connectivité

Le switch EHG6410-4PoE-2SFP-24V propose une architecture équilibrée avec 4 ports 10/100/1000BASE-T(X) RJ45 standard, 4 ports 10/100/1000BASE-T(X) avec fonction PoE booster, et 2 emplacements SFP 1000BASE-X pour modules fibre optique. Cette configuration offre une flexibilité maximale pour connecter équipements terminaux PoE, dispositifs Ethernet standard et liaisons fibre longue distance. Les ports RJ45 supportent la fonction Auto MDI/MDI-X et la détection automatique de débit.

Fonction booster de tension PoE 12-57V

La caractéristique distinctive de ce modèle réside dans son booster de tension PoE qui accepte une plage d'alimentation étendue de 12 à 57 VDC. Avec une entrée de 12-23 VDC, le switch délivre jusqu'à 60 W de puissance PoE totale ; avec une entrée de 24-57 VDC, la puissance PoE totale atteint 120 W. Ce booster élimine le besoin d'alimentations distinctes pour les équipements PoE en élévant automatiquement la tension d'entrée aux niveaux requis par les normes IEEE 802.3af/at, réduisant ainsi les coûts d'installation et l'encombrement.

Performances réseau et gestion du trafic

Le switch intègre une architecture Store and Forward avec une table d'adresses MAC de 16 000 entrées et une mémoire tampon de 2 Mbits. Il supporte les trames Jumbo jusqu'à 10 000 octets et implémente la qualité de service IEEE 802.1Q/p avec priorisation des paquets critiques tels que les trames PROFINET. Le contrôle de flux basé sur back pressure et pause frames assure une transmission fiable même en cas de congestion réseau. Les emplacements SFP acceptent des modules 1000 Mbps pour liaisons fibre optique.

Construction industrielle robuste

Le boîtier métallique IP30 de dimensions compactes (54 x 145 x 113 mm, 700 g) se monte sur rail DIN ou en applique murale avec kit optionnel. Le design plat et élancé minimise l'encombrement en armoire. La plage de température de fonctionnement s'étend de -40°C à +70°C pour les modèles PoE, garantissant une fiabilité dans les environnements industriels sévères.

Certifications et conformité

Le switch EHG6410-4PoE-2SFP-24V est certifié UL/cUL 62368-1, CB/IEC 60950-1 et IEC 62368-1 pour la sécurité. Il répond aux normes CEM FCC Part 15 Class A et EN 55032:2015 Class A, ainsi qu'aux tests d'immunité IEC 61000-4-2 (décharge électrostatique ±6/±8 kV), IEC 61000-4-4 (transitoires électriques rapides ±2 kV alimentation, ±1 kV signaux), IEC 61000-4-5 (surtensions ±2 kV), et aux essais MIL-STD-810G pour chocs, chutes et vibrations. Le MTBF atteint 20,35 ans selon MIL-HDBK-217F.

Alimentation et indicateurs

Le switch accepte une alimentation 12-57 VDC avec un courant maximal de 7 A pour 12-23 VDC (60 W PoE total) et 6 A pour 24-57 VDC (120 W PoE total). Les LED frontales P1, P2, Fault, SFP1-2 et PoE fournissent un diagnostic visuel de l'état des ports et de l'alimentation PoE. Le switch supporte également IEEE 802.3az Energy Efficient Ethernet pour réduire la consommation énergétique.

Applications et compatibilité

Ce modèle convient particulièrement aux installations industrielles nécessitant une alimentation PoE avec tension d'entrée variable, telles que les systèmes de vidéosurveillance IP, les réseaux d'automatisme PROFINET, les installations IoT industrielles et les infrastructures de transport. La garantie constructeur de 5 ans témoigne de la fiabilité du produit pour un déploiement long terme.
