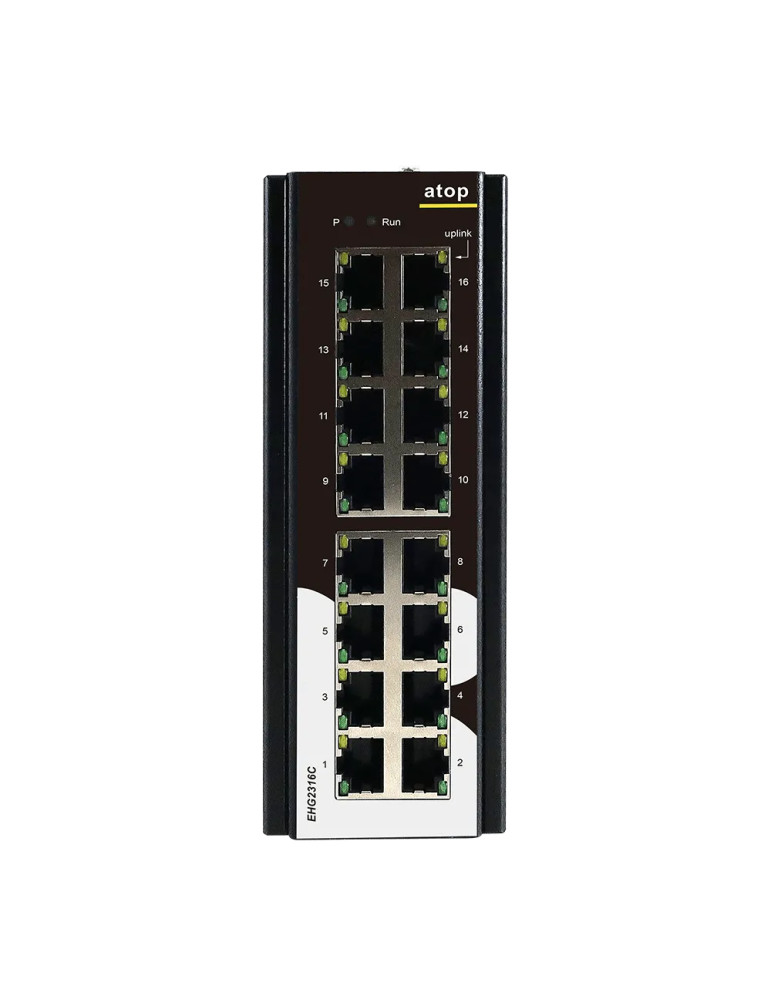

Atop EHG2316C

Le switch Atop EHG2316C offre une connectivité Gigabit Ethernet fiable pour les environnements industriels sévères. Avec ses 16 ports 10/100/1000Base-T(X) RJ45, son boîtier IP40 fanless et sa plage de température étendue de -40°C à +70°C, ce switch non-administrable constitue une solution robuste pour l'automatisation industrielle, la vidéosurveillance IP et les applications de transport.

Architecture et performances réseau

Le EHG2316C s'appuie sur une architecture store-and-forward garantissant l'intégrité des trames. Il offre une capacité de commutation de 32 Gbps et un débit de transmission de 47,6 Mpps. La table d'adresses MAC accepte 4 000 entrées, tandis que le buffer de paquets de 2 Mb et la prise en charge des trames jumbo jusqu'à 10 Ko assurent une gestion fluide du trafic. Le délai de transmission inférieur à 5 µs garantit une latence minimale.

Connectivité et protocoles

Les 16 ports RJ45 Gigabit supportent les débits 10/100/1000 Mbps avec auto-négociation et fonction Auto MDI/MDI-X. Le switch est conforme aux normes IEEE 802.3 (10BaseT), IEEE 802.3u (100BaseT(X)), IEEE 802.3ab (1000BASE-T(X)), IEEE 802.3x pour le contrôle de flux, et IEEE 802.1q/p pour le marquage VLAN et la qualité de service. Le contrôle de flux repose sur les mécanismes back pressure et pause frame.

Configuration DIP switch

Un ensemble de 4 interrupteurs DIP positionnés sur le panneau supérieur permet de configurer rapidement le comportement du switch :

• DIP 1 : blocage ou transmission des paquets LLDP
• DIP 2 : activation de la qualité de service stricte
• DIP 3 : isolation de ports
• DIP 4 : limitation du broadcast storming

Alimentation et protections électriques

L'alimentation s'effectue via un bornier à vis amovible 6 broches acceptant une tension de 12 à 57 VDC. Le courant d'entrée maximal atteint 0,7 A. La consommation maximale en charge complète sans alimentation PoE reste inférieure ou égale à 8 W. Le switch intègre une protection contre les inversions de polarité et les surintensités, ainsi qu'une redondance d'alimentation. Les broches 5 et 6 du bornier sont dédiées à la sortie relais d'alarme.

Indicateurs LED

Le panneau avant propose plusieurs LED de supervision :

• P (Power) verte : éteinte si l'appareil est hors tension ou défaillant, allumée si l'alimentation est normale
• LAN verte : éteinte si le port est déconnecté, allumée en cas de liaison établie, clignotante lors de la réception de données

Construction robuste et montage

Le boîtier métallique IP40 fanless mesure 54 mm (L) × 115 mm (H) × 158 mm (P) pour un poids de 1,39 kg. Le montage s'effectue sur rail DIN ou en applique murale (kit optionnel WMK-450-Black référence 70100000000052G).

Résistance environnementale

Le EHG2316C fonctionne dans une plage de température de -40°C à +70°C et se stocke entre -40°C et +85°C. L'humidité relative ambiante admissible s'étend de 5 % à 95 % (sans condensation) à 55°C. Le switch a été testé selon les normes IEC 60068-2-27 (chocs), IEC 60068-2-32 (chutes) et IEC 60068-2-6 (vibrations). Il résiste aux décharges électrostatiques (IEC 61000-4-2 : ±4 kV en décharge par contact, ±8 kV en décharge par air), aux perturbations électromagnétiques (IEC 61000-4-3 : 10 V/m de 80 à 1000 MHz, 3 V/m de 1,4 à 6,0 GHz), aux transitoires électriques rapides (IEC 61000-4-4 : ±1,0 kV sur ports DC et signaux), aux surtensions (IEC 61000-4-5 : ±0,5 kV ligne à ligne, ±1,0 kV ligne à terre), aux perturbations conduites (IEC 61000-4-6 : 10 Vrms de 0,15 à 80 MHz) et aux champs magnétiques basse fréquence (IEC 61000-4-8 : 30 A/m).

Certifications et conformité

Le switch est certifié IEC(CB)/EN 62368-1 et UL62368-1 pour la sécurité. Il répond aux exigences FCC Part 15 Subpart B Class A et aux normes européennes EN 55032:2015/AC:2016 Class A, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61000-6-4:2007+A1:2011 pour les émissions électromagnétiques, ainsi qu'aux normes EN 55035:2010+A1:2015 et EN 61000-6-2:2005+AC:2005 pour l'immunité. Il est conforme RoHS et bénéficie d'un MTBF de 300 000 heures à 25°C (soit 34,24 années) et d'une garantie fabricant de 5 ans.

Accessoires optionnels disponibles

• Kit de montage mural WMK-450-Black (référence 70100000000052G) en aluminium
• Alimentation SDR-75-24 (référence 50500752240001G) : 75 W/3,2 A sur rail DIN 24 VDC, entrée 88~264 VAC / 124~370 VDC
• Alimentation SDR-240-48 (référence 50502401480001G) : 240 W/5 A sur rail DIN 48 VDC, entrée 88~264 VAC / 124~370 VDC

Applications types

Le switch Atop EHG2316C convient aux usines lourdes, aux infrastructures de transport, aux installations pétrolières et gazières, aux sites chimiques, aux systèmes de vidéosurveillance IP et aux applications d'automatisme industriel nécessitant fiabilité et durabilité dans des conditions sévères.
