Atop EHG3305

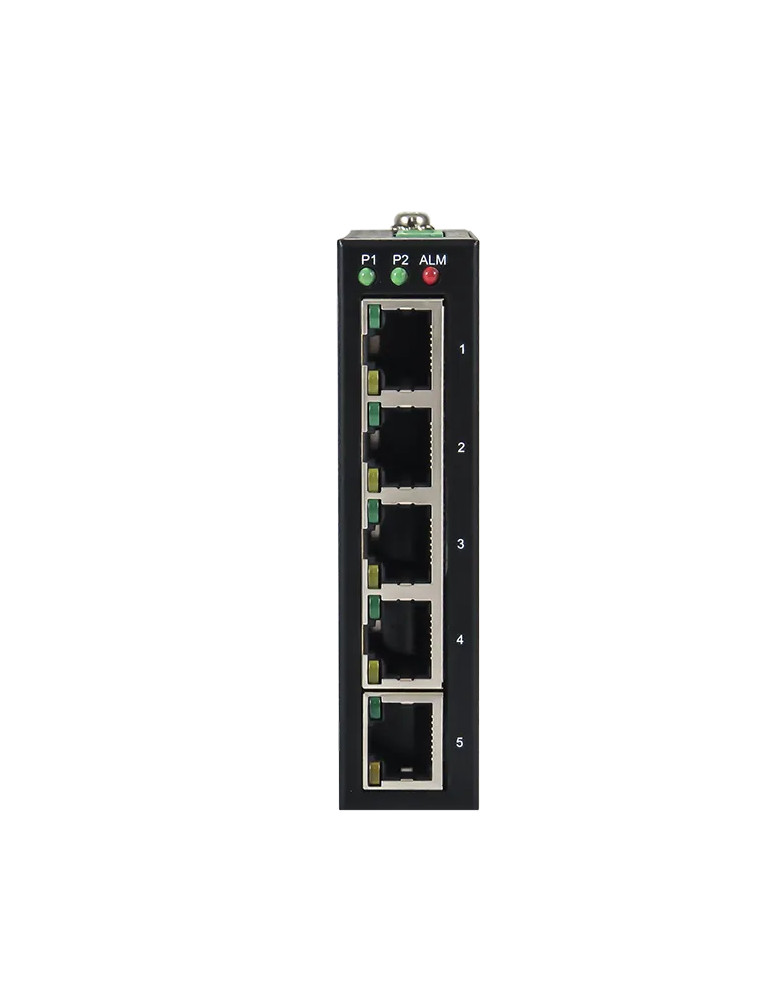

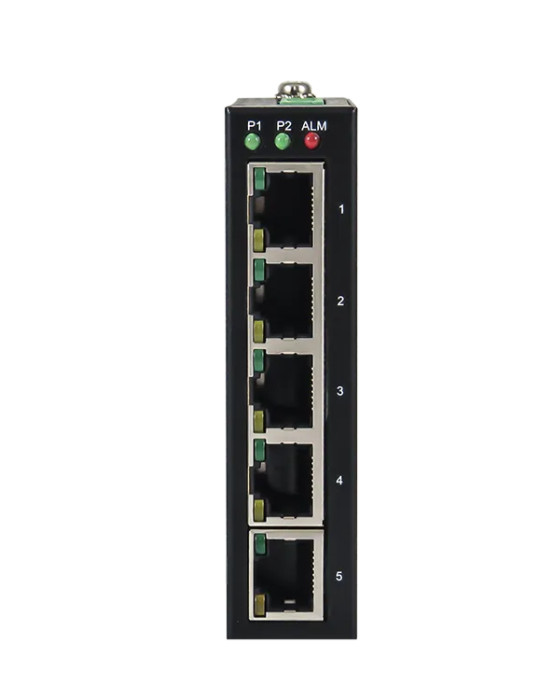

Le switch Atop EHG3305 est un équipement réseau industriel non administrable au format compact, conçu pour les installations nécessitant une connectivité Gigabit fiable dans des espaces réduits. Doté de 5 ports RJ-45 et d'un boîtier métallique SPCC robuste, il offre une solution idéale pour les environnements industriels exigeants grâce à sa certification pour zones dangereuses et sa plage de température étendue.

Caractéristiques principales

• 5 ports 10/100/1000 Base-T(X) RJ45 avec Auto MDI/MDI-X
• Support des trames Jumbo jusqu'à 10 000 octets
• Priorisation des paquets critiques via QoS 802.1Q/p (notamment paquets PROFINET)
• Technologie Energy Efficient Ethernet (IEEE 802.3az) pour économie d'énergie
• Architecture Store-and-Forward avec table MAC 8K et buffer de 1 Mo

Alimentation redondante

• Double entrée d'alimentation 12-48 VDC avec basculement automatique
• Protection contre les inversions de polarité
• Consommation maximale : 6 W
• Courant maximal : 0,5 A
• Connexion par bornier verrouillable 5 broches

Format compact industriel

• Boîtier SPCC métallique noir avec protection IP30
• Dimensions ultra-compactes : 23 mm × 94 mm × 72 mm (L × H × P)
• Montage sur rail DIN
• Indicateurs LED : PWR1, PWR2, Alarm, ALM, LAN

Conditions environnementales étendues

• Température de fonctionnement : -40 à 70°C
• Température de stockage : -40 à 85°C
• Humidité relative : 5 à 95% à 55°C (sans condensation)

Conformité et certifications

• Sécurité : UL/IEC(CB) 61010-1, 61010-2-201
• Immunité EMI : FCC Part 15 Class A, EN 55032:2015/AC:2016 Class A
• Compatibilité EMS : EN 55024:2010 + A1:2015, EN 61000-6-2:2005
• Tests d'immunité : IEC 61000-4-2 (ESD), 61000-4-3 (RS), 61000-4-4 (EFT), 61000-4-5 (Surge), 61000-4-6 (CS), 61000-4-8 (PFMF)
• Conforme RoHS
• Garantie : 5 ans

Protocoles et standards supportés

• IEEE 802.3 (10Base-T), 802.3u (100Base-T), 802.3ab (1000Base-T)
• IEEE 802.3z (1000Base-X)
• IEEE 802.3x (Flow Control, contre-pression)
• IEEE 802.1q/p (VLAN Tagging et Class of Service)
• IEEE 802.3az (Energy Efficient Ethernet)

Applications typiques

Le switch Atop EHG3305 s'intègre parfaitement dans les installations industrielles nécessitant une connectivité Gigabit fiable en espace restreint : automatismes, équipements de production, systèmes de contrôle PROFINET, armoires électriques compactes et zones à contraintes environnementales sévères.
