Atop EH3305

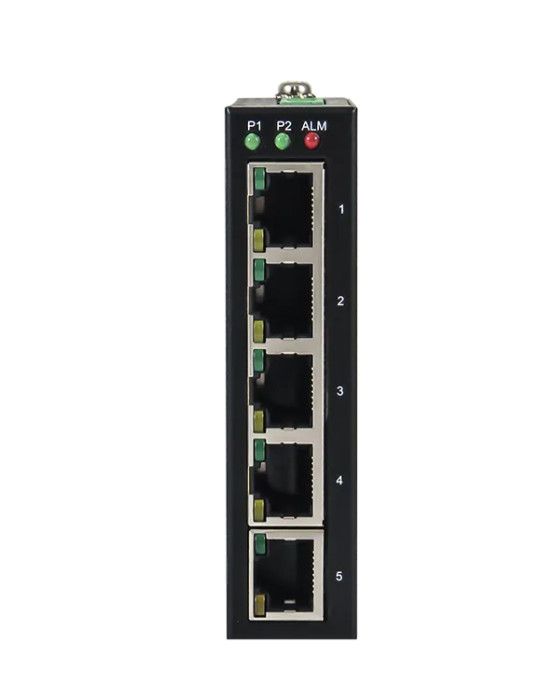

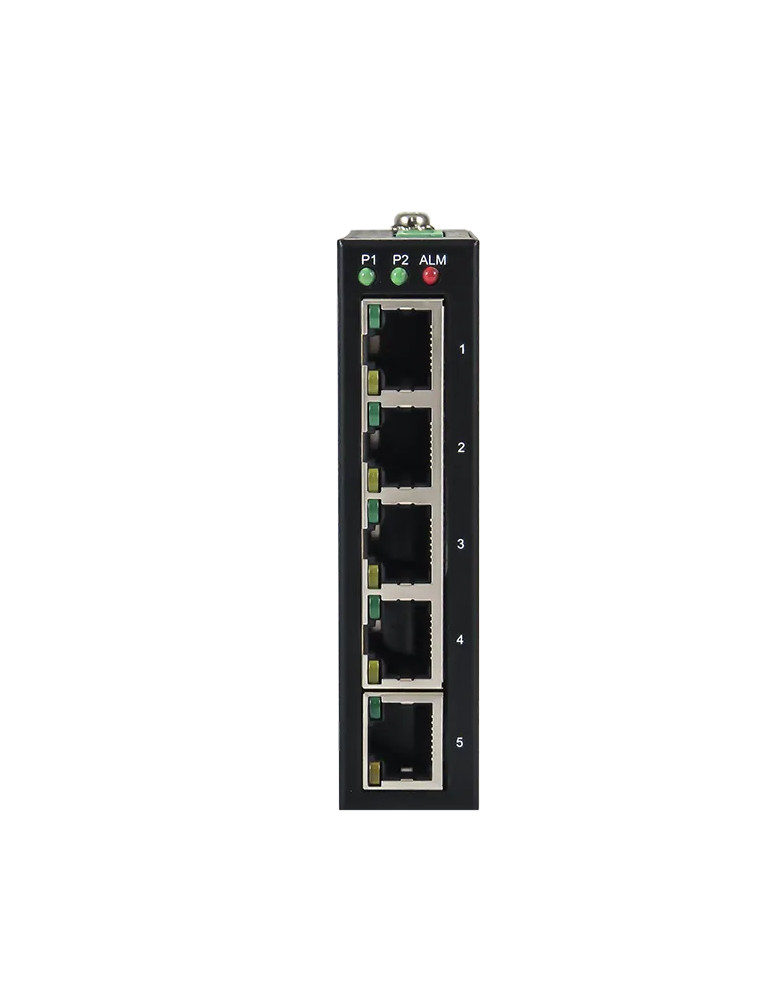

Switch industriel Atop EH3305 : solution compacte pour réseaux Fast Ethernet

Le switch Atop EH3305 est un commutateur non managé industriel au format ultra-compact, conçu pour les environnements exigeants nécessitant fiabilité et robustesse. Équipé de 5 ports RJ-45 10/100 Mbps, ce modèle se distingue par son boîtier métal SPCC, sa double alimentation redondante et sa plage de température étendue de -40 à 70°C. Idéal pour les armoires électriques, les installations industrielles et les espaces réduits, ce switch assure une connectivité Ethernet stable avec priorisation QoS intégrée.

Connectivité et performances Ethernet

• 5 ports 10/100 BaseT(X) RJ-45 pour réseaux Fast Ethernet
• Conformité IEEE 802.3, 802.3u et 802.3x (10Base-T, 100Base-T, Flow Control)
• Mode de commutation Store-and-Forward avec 448 Kb de mémoire tampon
• Table d'adresses MAC de 1K entrées
• Auto MDI/MDI-X sur tous les ports pour câblage simplifié
• Support 802.1q/p QoS pour priorisation des paquets critiques (ex : PROFINET)
• Protection contre les tempêtes de broadcast

Alimentation et fiabilité opérationnelle

• Double alimentation redondante 12-48 VDC avec bascule automatique
• Connecteurs bornier à vis 5 broches verrouillables pour les entrées d'alimentation
• Protection contre l'inversion de polarité
• Courant d'entrée : 0,5 A max.
• Consommation : 6 W max.
• Indicateurs LED : PWR1, PWR2, Alarm, ALM, LAN

Construction et environnement industriel

• Boîtier métallique SPCC noir avec protection IP30
• Format ultra-slim : 23 mm (L) × 94 mm (H) × 72 mm (P)
• Montage sur rail DIN pour intégration en armoire
• Température de fonctionnement : -40 à 70°C
• Température de stockage : -40 à 85°C
• Humidité relative : 5 à 95 % à 55°C (sans condensation)

Conformité et certifications

• Sécurité : UL/IEC/EN 62368-1, IEC(CB) 60950-1
• EMI : FCC Part 15 Class A, EN 55032:2015
• EMS : EN 55024, EN 61000-6-2
• Tests CEM complets selon IEC 61000-4-2 (ESD), 61000-4-3 (RS), 61000-4-4 (EFT), 61000-4-5 (Surge), 61000-4-6 (CS), 61000-4-8 (PFMF)
• Conforme RoHS
• Garantie : 5 ans

Applications typiques

Le switch EH3305 est adapté aux installations industrielles compactes : armoires électriques, environnements manufacturiers, automatismes, sous-stations, connectivité de terrain et réseaux d'instrumentation nécessitant robustesse, fiabilité et format réduit.
