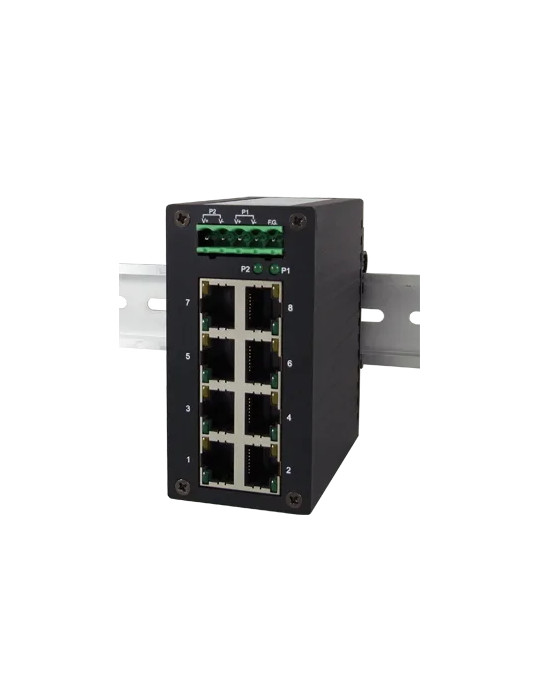

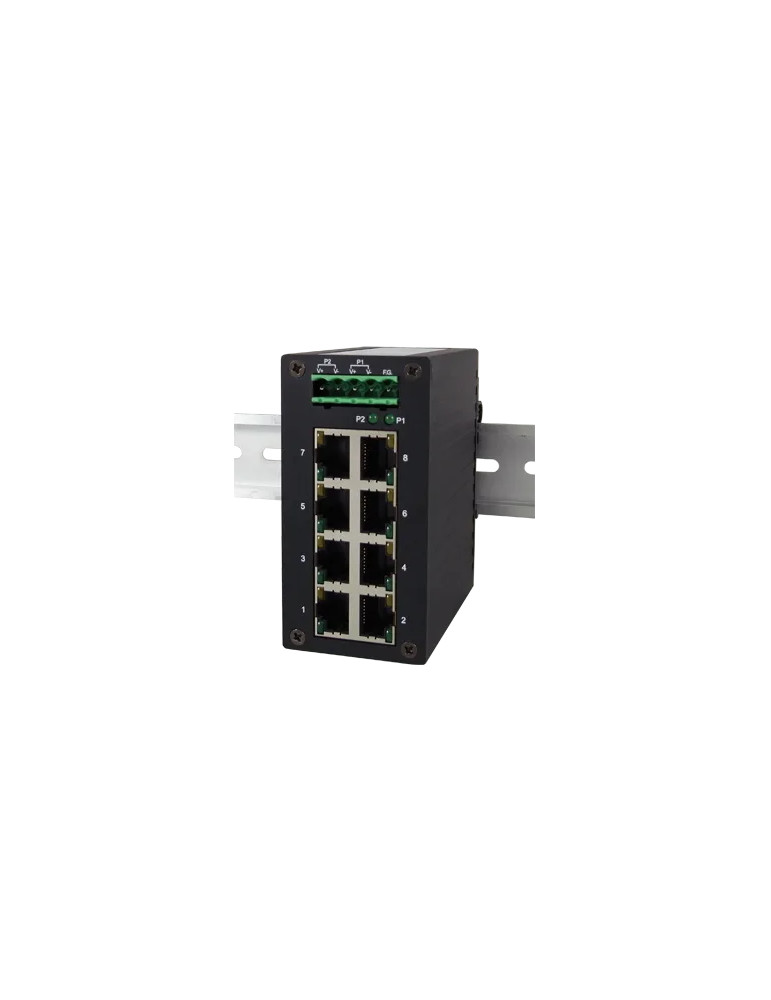

Atop EH2308

Le switch industriel Atop EH2308 offre une solution de connectivité économique et compacte pour les environnements industriels exigeants. Avec ses 8 ports Fast Ethernet et son boîtier métallique robuste, ce switch non administrable garantit une fiabilité maximale dans les conditions difficiles. Conçu pour une intégration simplifiée, il assure une communication réseau stable dans les installations industrielles, les systèmes de transport et les applications automobiles.

Connectivité et performances réseau

Le EH2308 intègre 8 ports 10/100Base-T(X) avec auto-négociation de vitesse, mode full/half-duplex automatique et détection MDI/MDI-X. Le switch prend en charge les normes IEEE 802.3, 802.3u et 802.3x pour le contrôle de flux. La technologie Store and Forward garantit une transmission fiable des données. Le switch supporte également IEEE 802.1Q/p pour la qualité de service (QoS), permettant la priorisation des paquets critiques tels que les paquets PROFINET.

Protection et mécanismes de sécurité

Une protection contre les tempêtes de diffusion (broadcast storm) intégrée préserve la stabilité du réseau. Le contrôle de flux IEEE 802.3x et le backpressure assurent une gestion optimale du trafic réseau.

Alimentation redondante et fiabilité

Le switch dispose de deux entrées d'alimentation DC redondantes acceptant une plage de 9 à 48 VDC. En cas de défaillance d'une source, la seconde prend automatiquement le relais, garantissant une continuité de service maximale. La consommation maximale atteint 5 watts avec un courant maximal de 0,35A à 9 VDC. La connexion s'effectue via un bornier amovible 5 broches. Une protection contre l'inversion de polarité est intégrée.

Conception robuste pour environnements industriels

Le boîtier métallique offre une protection IP30 et résiste aux contraintes mécaniques avec des dimensions compactes de 45,2 mm × 90 mm × 78 mm (L × H × P) pour un poids de 255 g. Le switch fonctionne dans une plage de température de -10°C à +70°C en exploitation et de -40°C à +85°C en stockage. L'humidité relative supportée varie de 5% à 95% sans condensation. Le montage s'effectue sur rail DIN ou mural.

Certifications et conformité

Le EH2308 est certifié UL60950-1, CSA C22.2 No.60950-1-07, CB (IEC60950-1/IEC62368-1) pour la sécurité. Il répond aux normes FCC Part 15 Class A et CE EN 55032:2012 Class A pour la compatibilité électromagnétique. Le modèle dispose d'une version certifiée E-Mark ECE R10rev.05 pour les applications embarquées automobiles. Il est conforme RoHS avec un MTBF de 568 862 heures à 25°C (64,94 ans) et bénéficie d'une garantie de 5 ans.

Indicateurs et supervision

Des LED affichent l'état de l'alimentation et la vitesse de connexion (10/100M) de chaque port.

Versions disponibles

• EH2308 standard (référence 1P1EH230800001G)
• EH2308 E-Mark (référence 1P1EH230800003G) : version certifiée pour applications automobiles
