Atop EH2306

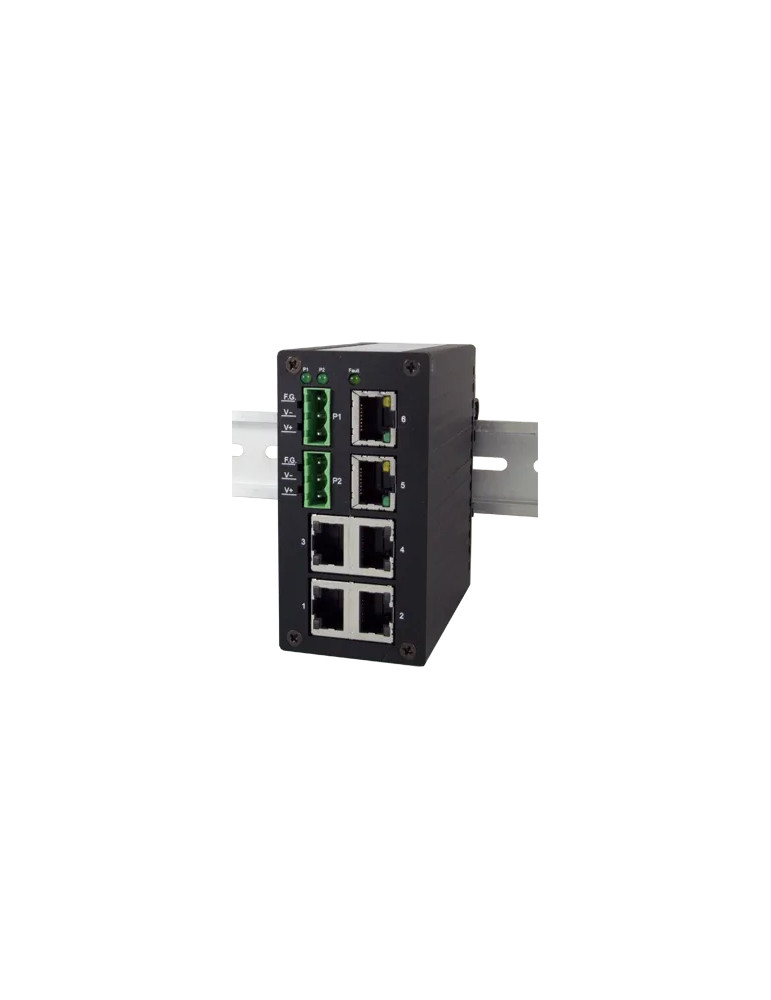

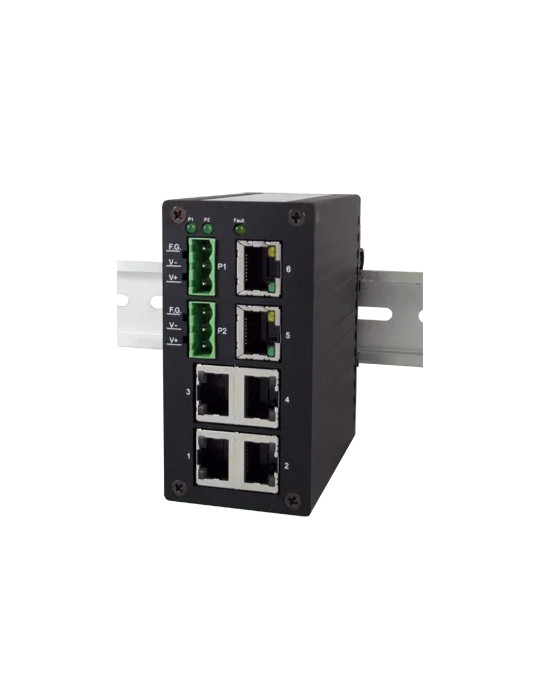

Le switch Atop EH2306 constitue une solution de connectivité Ethernet compacte pour l'automatisation industrielle et les environnements manufacturiers. Avec ses 6 ports 10/100Base-T et son boîtier métallique, il s'intègre dans les armoires techniques et installations sur site exposées aux contraintes thermiques et mécaniques.

Configuration réseau simplifiée

Le switch EH2306 dispose de 6 ports RJ-45 10/100 Mbps avec auto-négociation Full/Half-Duplex et détection automatique MDI/MDI-X. Conforme aux normes IEEE 802.3, 802.3u et 802.3x, il assure l'interopérabilité avec l'ensemble des équipements Ethernet standards. L'absence de configuration facilite le déploiement dans les installations industrielles nécessitant une mise en service rapide.

Protection contre les tempêtes de broadcast

L'EH2306 intègre une protection contre les tempêtes de broadcast. En fonctionnement normal, les paquets broadcast sont transmis à tous les ports sauf le port source. Lorsque le nombre de paquets broadcast ou multicast dépasse un seuil défini sur une période de 800 ms, le switch rejette les paquets excédentaires. La réception reprend automatiquement à l'expiration de la période jusqu'à atteindre à nouveau le seuil.

Alimentation redondante

Deux entrées d'alimentation DC 9-30V redondantes acceptent une connexion simultanée. En cas de défaillance d'une source, la seconde prend automatiquement le relais sans interruption de service. Les borniers à vis 3 broches au pas de 5,08 mm intègrent une protection contre l'inversion de polarité. La consommation maximale s'établit à 5,4 W.

Construction industrielle

Le boîtier aluminium IP30 de dimensions 45,2 x 90 x 78 mm (L x H x P) pour un poids de 255 g se fixe sur rail DIN ou en montage mural avec kit optionnel. La plage de température de fonctionnement de -10 à +70°C couvre les environnements industriels standards. Le switch résiste aux chocs, chutes et vibrations selon les normes IEC 60068-2-27, IEC 60068-2-32 et IEC 60068-2-64.

Certifications et compatibilité électromagnétique

L'EH2306 répond aux exigences de sécurité UL 60950-1, CSA C22.2 No.60950-1-03 et LVD EN62368-1. Il satisfait aux normes CEM FCC Part 15 Class A et EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN61000-6-2, EN61000-6-4. Les tests IEC 61000-4 confirment la résistance aux décharges électrostatiques (±4 kV contact, ±8 kV air), aux perturbations radiofréquences, aux transitoires électriques rapides (±1,0 kV), aux surtensions (±0,5 kV ligne-ligne, ±1,0 kV ligne-terre) et aux champs magnétiques (30 V/m). La conformité RoHS II est garantie.

Fiabilité et garantie

Le MTBF calculé atteint 20 ans. La garantie constructeur s'étend sur 5 ans. L'EH2306 s'installe dans les applications de contrôle-commande, automatisation de process, supervision de production et réseaux d'instrumentation nécessitant une connectivité Ethernet fiable sans administration.

• 6 ports 10/100Base-T RJ-45
• Auto-négociation Full/Half-Duplex
• Auto-détection MDI/MDI-X
• Protection tempêtes de broadcast
• Alimentation redondante DC 9-30V
• Boîtier métallique IP30
• Montage rail DIN ou mural
• Température -10 à +70°C
• Consommation 5,4 W max
• Certifications UL, CE, FCC, RoHS II
• Garantie 5 ans
