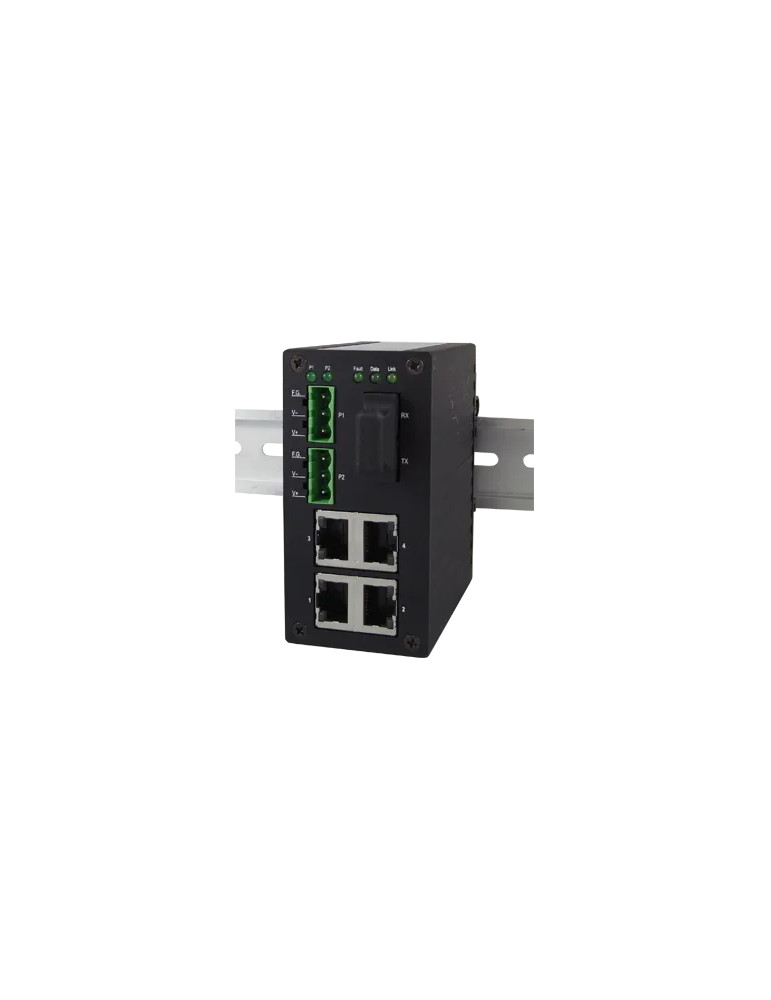

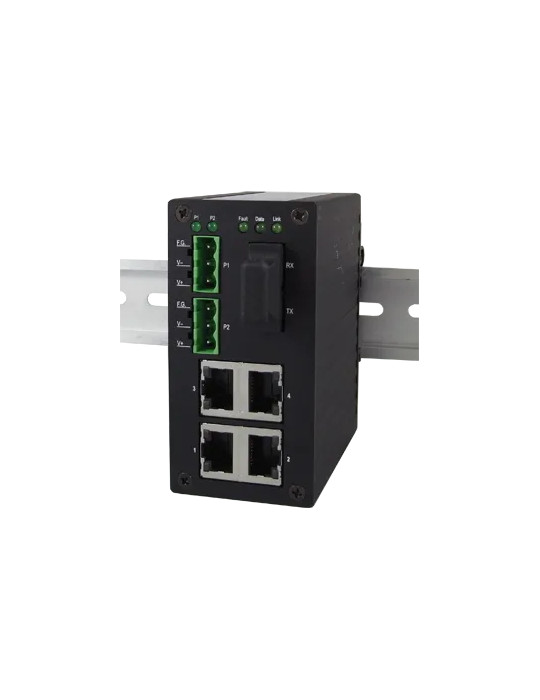

Atop EH2305-1Fm

Le switch Atop EH2305-1Fm est un switch Fast Ethernet non managé 5 ports pour environnements industriels, combinant connectivité cuivre et fibre optique. Il dispose de 4 ports 10/100Base-TX RJ45 et d'un port 100Base-FX multi-mode avec connecteur ST, permettant des transmissions jusqu'à 2 km en fibre optique multi-mode 62.5/125 µm. Ce switch industriel est conçu pour les installations nécessitant une extension de réseau sur moyenne distance via fibre optique dans des conditions environnementales contraignantes.

Connectivité et transmission

• 4 ports 10/100Base-TX avec connecteurs RJ45
• 1 port 100Base-FX multi-mode avec connecteur ST
• Auto-détection 10/100 Mbps, Full/Half-Duplex et MDI/MDI-X
• Distance de transmission jusqu'à 2 km en fibre optique multi-mode
• Fibre multi-mode 62.5/125 µm, longueur d'onde 1270-1360 nm
• Puissance d'émission -19 à -14 dBm, sensibilité de réception -34 dBm (typique)

Protection et qualité de service

• Protection contre les tempêtes de broadcast intégrée
• Support QoS 802.1Q/p pour priorisation des paquets critiques (PROFINET)
• Conformité IEEE 802.3/802.3u/802.3x

Alimentation et fiabilité

• Double entrée d'alimentation redondante DC 9-30 V
• Connecteur : 2 borniers à vis 3 broches au pas de 5,08 mm
• Consommation maximale : 5,4 W
• Basculement automatique entre les deux sources en cas de défaillance

Environnement et boîtier

• Plage de température de fonctionnement : -10°C à +70°C
• Boîtier métallique haute résistance IP30
• Montage sur rail DIN ou mural
• Dimensions : 45,2 × 90 × 78 mm (L × H × P)
• MTBF : 20 ans

Certifications et normes

• Sécurité : UL 60950-1, CSA C22.2 No.60950-1-03, LVD EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000 (séries 3-2, 3-3, 6-2, 6-4)
• Immunité ESD : ±4 kV (contact), ±8 kV (air)
• RoHS II
