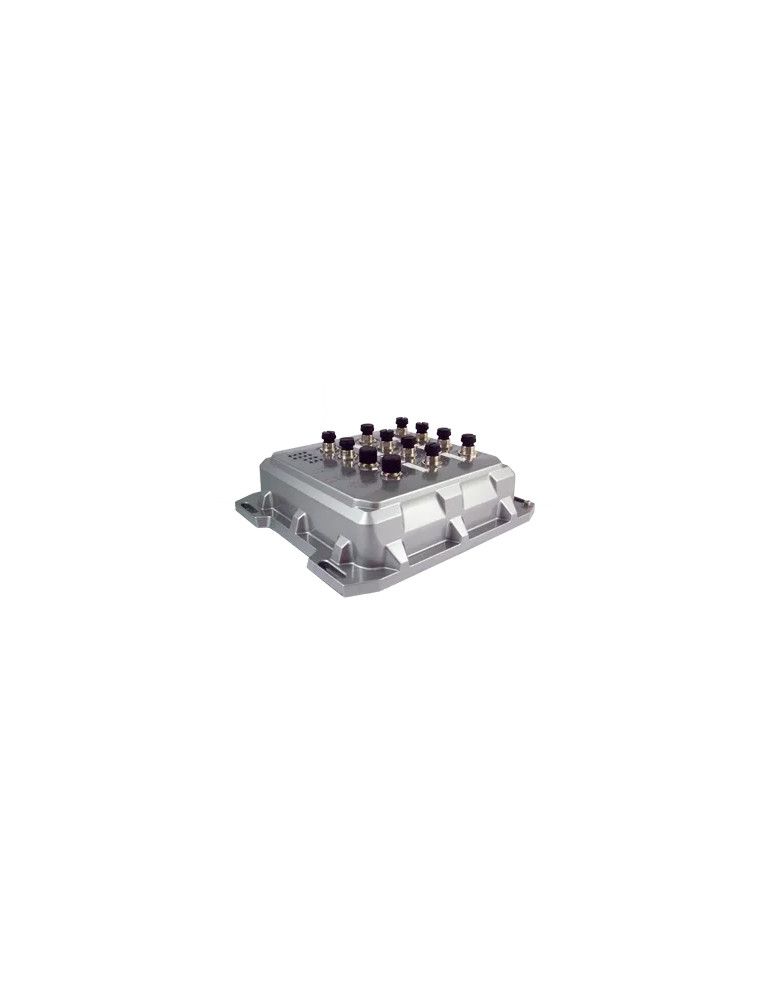

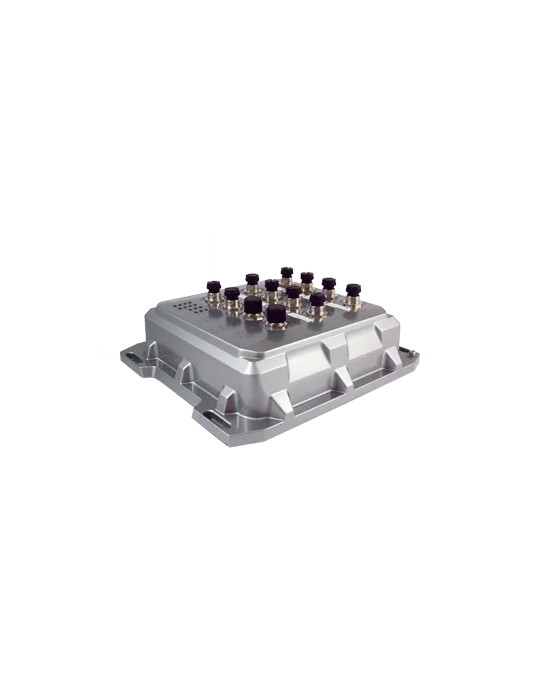

Atop EMG8508-HV

Le switch EMG8508-HV d'Atop est un switch Ethernet Gigabit non managé spécialement conçu pour les applications ferroviaires critiques nécessitant une alimentation haute tension. Avec ses 8 ports M12 Gigabit, son boîtier métallique IP67 et sa plage de température étendue de -40°C à +70°C, il répond aux exigences des installations embarquées et trackside soumises à des conditions environnementales extrêmes. Certifié EN50155, EN50121-4, IEC60571 et UL61010-2-201, ce switch offre une fiabilité maximale pour les infrastructures ferroviaires modernes.

Ports Ethernet et connectique renforcée

• 8 ports 10/100/1000BASE-T(X) auto-négociation avec connecteurs M12 robustes
• Architecture full Gigabit pour une connectivité haute performance
• Connectique M12 résistante aux chocs et vibrations
• Taille de table MAC de 16k adresses
• Mémoire tampon de paquets de 1,5 MB
• Support des trames Jumbo jusqu'à 9216 octets

Alimentation haute tension et redondance

• Alimentation haute tension : 50~145 VDC
• Double entrée d'alimentation redondante avec connecteurs M12 S-coding
• Consommation système : 0,27A max., 13,5W
• Protection contre l'inversion de polarité
• 2 sorties relais pour alarmes (1A @ 24 VDC) via connecteur M12 A-coding
• Alarme de défaillance d'alimentation intégrée

Robustesse et certifications ferroviaires

• Boîtier aluminium IP67 selon EN60529
• Plage de température : -40°C à +70°C
• Certifications ferroviaires : EN50155, EN50121-4, IEC60571, EN45545-2
• Certifications sécurité : UL/IEC/EN 61010-1, UL/IEC(CB) 61010-2-201
• Conformité EMC : FCC Part 15 Class A, EN55032, EN55024
• Tests d'immunité renforcés : ESD ±8kV contact/±15kV air, EFT ±2kV, Surge jusqu'à ±2kV
• Humidité relative : 5%~95% à 55°C (sans condensation)

Fonctionnalités de redondance et gestion

• Support ITU-T G.8032 ERPS pour redondance anneau
• Protocoles STP, RSTP, MSTP
• Support MRP (Manager/Client)
• Compatible avec les architectures en anneau et chaîne
• Port console RS232 via connecteur M12 A-coding
• Indicateurs LED : PWR1, PWR2, Alarm, Ethernet Act/Link, Ring

Standards et protocoles réseau

• IEEE 802.3, 802.3u, 802.3ab, 802.3z pour Ethernet et Gigabit
• IEEE 802.3x pour contrôle de flux et back pressure
• IEEE 802.1d/w/s pour Spanning Tree
• IEEE 802.1Q pour VLAN Tagging (4096 VLANs)
• IEEE 802.1p pour qualité de service (8 files de priorité)
• SNMP v1/v2c/v3, RMON, LLDP
• Protocoles IPv4, IPv6, IGMPv1/v2/v3 avec IGMP Snooping
• Support Modbus/TCP pour intégration industrielle

Installation et dimensions

• Montage mural (kit DIN-Rail optionnel disponible)
• Dimensions : 216 x 232 x 72 mm (L x H x P)
• Poids : 2 kg
• MTBF : 19,08 ans (selon MIL-HDBK-217F)
• Garantie : 5 ans
• Conformité RoHS

Applications cibles

• Installations ferroviaires embarquées (rolling stock)
• Infrastructures trackside
• Systèmes de supervision ferroviaires
• Réseaux de communication pour signalisation
• Applications nécessitant une alimentation haute tension
• Environnements soumis à des températures extrêmes

Le switch EMG8508-HV est la solution idéale pour les infrastructures ferroviaires nécessitant une connectivité Ethernet Gigabit fiable avec alimentation haute tension. Son boîtier IP67, ses certifications ferroviaires complètes et sa tolérance aux températures extrêmes garantissent une disponibilité maximale dans les environnements les plus exigeants.
