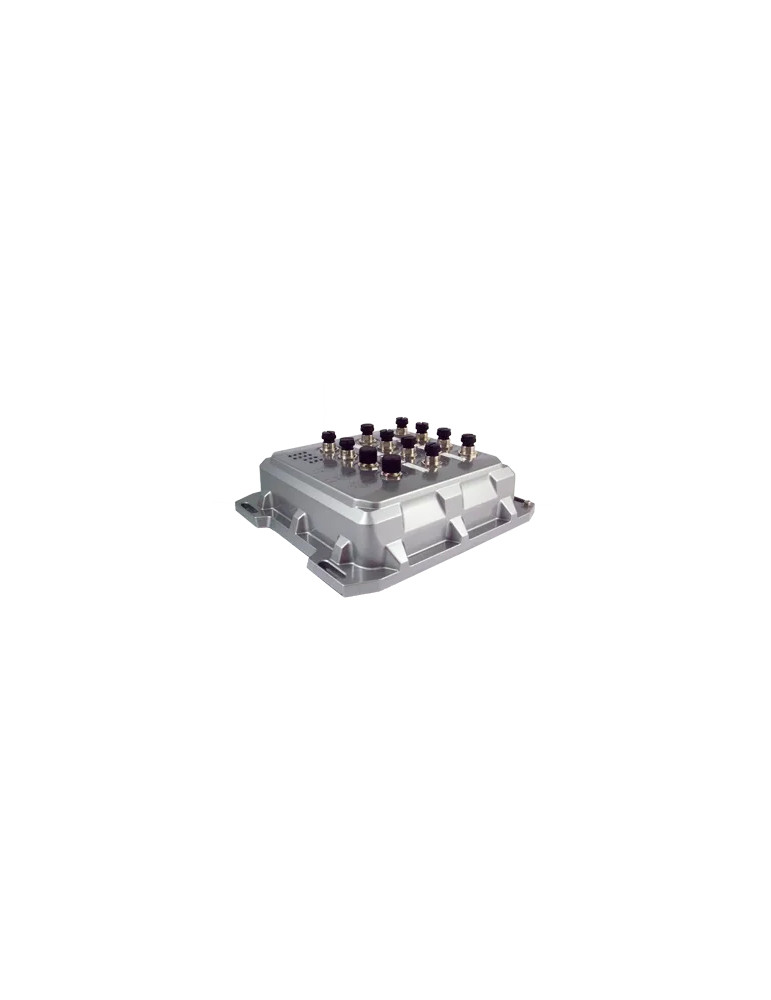

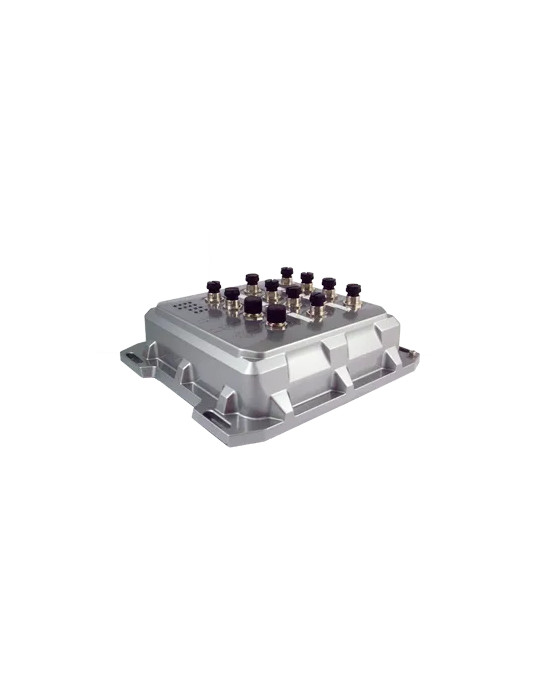

Atop EMG8508

Switch Gigabit managé pour applications ferroviaires certifié EN 50155

Le switch Atop EMG8508 est un équipement de connectivité Gigabit Ethernet conçu pour les environnements ferroviaires embarqués et trackside. Certifié EN 50155, EN 50121-4, IEC 60571 et UL 61010-2-201, il répond aux exigences strictes des applications ferroviaires en matière de fiabilité, de compatibilité électromagnétique et de résistance aux chocs et vibrations.

Son boîtier IP67 en aluminium assure une protection complète contre la poussière et l'immersion temporaire, tandis que sa plage de température étendue de -40°C à +70°C garantit un fonctionnement fiable dans les conditions climatiques les plus exigeantes.

Le switch dispose de 8 ports 10/100/1000BASE-T(X) avec connecteurs M12, offrant une connectivité robuste et sécurisée adaptée aux environnements industriels sévères. L'architecture managée Layer 2 permet une gestion avancée du réseau avec support des VLAN (jusqu'à 4096 entrées), QoS sur 8 files de priorité, et redondance réseau via ITU-T G.8032 ERPS, STP/RSTP/MSTP et U-Ring.

Alimentation redondante et système d'alarmes

Le switch intègre une alimentation redondante avec double entrée via connecteurs M12 S-coding. Cette architecture garantit la continuité de service en cas de défaillance d'une source d'alimentation. Chaque module d'alimentation dispose d'une sortie relais d'alarme, permettant l'intégration dans un système de supervision d'état global.

L'EMG8508 supporte une plage d'entrée de 12 à 57 VDC, compatible avec les systèmes d'alimentation basse tension embarqués. Cette flexibilité facilite l'intégration dans différentes architectures ferroviaires sans nécessiter de convertisseurs de tension supplémentaires.

Les 2 sorties relais (connecteur M12 A-coding 5 broches) peuvent supporter jusqu'à 1A à 24 VDC, permettant le déclenchement d'alarmes externes ou le pilotage d'équipements auxiliaires.

Protocoles industriels et supervision avancée

Le switch supporte les protocoles essentiels aux environnements industriels et ferroviaires : Modbus/TCP avec registres d'état dédiés, SNMP v1/v2c/v3 pour la gestion réseau, IEEE 1588 PTPv1/v2 avec horloge transparente matérielle E2E pour la synchronisation temporelle précise, et MQTT pour l'IoT industriel.

La gestion IGMP Snooping (128 groupes statiques, 256 groupes dynamiques) optimise le trafic multicast, particulièrement utile pour les applications de vidéosurveillance embarquée. Le support du protocole MRP (Media Redundancy Protocol) en mode client assure la compatibilité avec les architectures redondantes industrielles.

Sécurité conforme IEC 62443-4-2

L'EMG8508 intègre des fonctionnalités de sécurité conformes à la norme IEC 62443-4-2, incluant la gestion des comptes utilisateurs, les politiques de mots de passe, l'authentification 802.1X avec support EAP, RADIUS et TACACS+. Ces mécanismes permettent un contrôle d'accès granulaire et une traçabilité complète des interventions sur le réseau.

Le switch supporte également les ACL (Access Control Lists) pour le filtrage du trafic, le VLAN Voice pour la priorisation des communications critiques, et les protocoles sécurisés SSH, HTTPS et SNMPv3 pour l'administration à distance.

Caractéristiques techniques du switch Atop EMG8508

• 8 ports 10/100/1000BASE-T(X) avec auto-négociation, connecteurs M12
• Architecture managée Layer 2 avec table MAC 16k entrées
• 4096 entrées VLAN, 512 VLAN basés sur MAC
• 8 files de priorité QoS
• Mémoire tampon de paquets : 1,5 MB
• Support Jumbo Frame jusqu'à 9216 octets
• Redondance réseau : ITU-T G.8032 ERPS, STP/RSTP/MSTP, MRP Client, U-Ring
• Protocoles : IPv4/IPv6, IGMP v1/v2/v3, SNMP v1/v2c/v3, Modbus/TCP, MQTT, IEEE 1588 PTP
• Port console RS232 (connecteur M12 A-coding)
• 2 sorties relais 1A @ 24 VDC (connecteur M12 A-coding 5 broches)
• Alimentation redondante 12-57 VDC (2 connecteurs M12 S-coding 4 broches)
• Protection contre l'inversion de polarité
• Consommation système : 14,28W max (sans périphériques connectés)
• Boîtier aluminium IP67 selon EN 60529
• Dimensions : 216 × 232 × 72 mm
• Poids : 2 kg
• Montage mural (kit DIN-Rail en option)
• Température de fonctionnement : -40°C à +70°C
• Humidité relative : 5% à 95% à 55°C (sans condensation)
• Certifications : EN 50155, EN 50121-4, IEC 60571, EN 45545-2, UL/IEC/EN 61010-1, UL/IEC 61010-2-201
• Conformité EMC : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-6-2/6-4
• MTBF : 19,08 ans (MIL-HDBK-217F)
• Garantie : 5 ans
