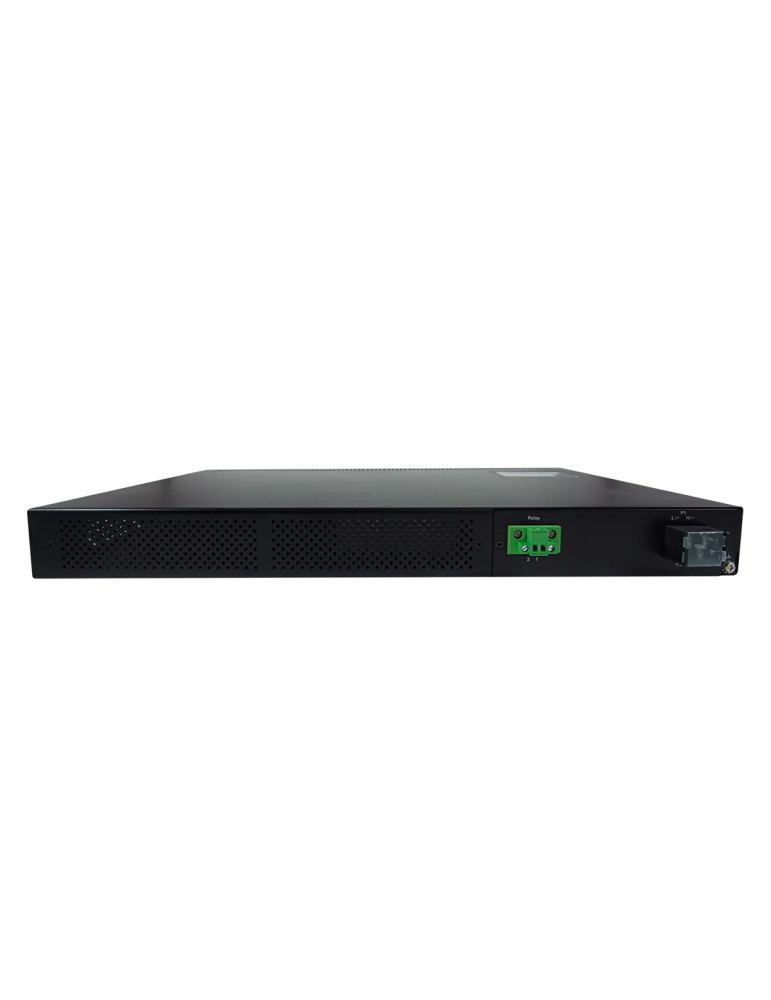

Atop RHG9628-410GSFP-SB-HV

Switch managé modulaire haute disponibilité pour sous-stations électriques

Le switch Atop RHG9628-410GSFP-SB-HV est un switch managé modulaire Layer-3 certifié IEC 61850-3 et IEEE 1613, spécialement conçu pour les applications de distribution électrique critiques. Avec son format rack 1U 19 pouces et sa conception modulaire flexible à 3 emplacements dédiés, ce switch offre jusqu'à 24 ports Gigabit et 4 ports uplink 10 Gigabit SFP.

Ce modèle intègre une Boundary Clock hardware IEEE 1588v2 avec précision nanoseconde (holdover <30 ns/s conforme IEC 61850-9-3), supportant les profils C37.238-2017 Power Profile et IEC/IEEE 61850-9-3. Il dispose également de Synchronous Ethernet (SyncE) pour une synchronisation temporelle de haute précision, essentielle dans les infrastructures de sous-stations.

Performances et redondance réseau

Le RHG9628-410GSFP-SB-HV offre une capacité de commutation de 128 Gbps et un débit de 95,24 Mpps. Il supporte les protocoles de redondance ITU-T G.8032 ERPS Ring, RSTP, STP, MSTP, ainsi que MRP (Manager/Client) avec auto-récupération en moins de 20 ms en charge complète. Compatible avec HSR (IEC 62439-3 Clause 5) et PRP (IEC 62439-3 Clause 4) via les modules dédiés RHG9X28-M5/M6.

Capacités de routage Layer-3

• Routage IPv4 : routage statique, RIP v1/v2, OSPFv2, BGPv4
• Multicast : IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM, PIM-SSM
• Redondance de routage : VRRP (Virtual Router Redundancy Protocol)
• Table MAC : 16 000 entrées, 512 VLANs, 8 priorités de queue
• Trames jumbo jusqu'à 9 216 octets

Synchronisation de précision IEEE 1588v2

• IEEE 1588v2 Boundary Clock hardware avec précision nanoseconde
• IEEE 1588v2 Transparent Clock hardware
• Synchronous Ethernet (SyncE)
• Holdover <30 ns/s conforme IEEE 61850-9-3
• Support des profils C37.238-2017 et IEC/IEEE 61850-9-3 Power Profile
• Modes PTP Layer-2 et Layer-3 (IPv4), Multicast, Unicast, E2E/P2P
• Sortie BNC(F) impulsion 1PPS

Alimentation haute tension et robustesse industrielle

Alimenté par une double entrée haute tension 120-380 VDC redondante (plage 120-380 VDC), ce modèle est conçu pour les environnements de distribution électrique exigeants. Consommation maximale 70 W. Protection contre l'inversion de polarité intégrée. 1 sortie relais (24V/1A). Connecteur : bornier à vis 3 broches 13 mm.

Robustesse environnementale et certifications

• Température de fonctionnement : -40°C à +75°C
• Certifications : UL/EN/IEC 62368-1, IEC 61850-3, IEEE 1613
• Tests EMC : IEC 61000-4-2 (ESD ±8 kV contact), IEC 61000-4-4 (EFT ±4 kV), IEC 61000-4-5 (Surge ligne-terre ±2 kV), IEC 61000-4-8 (PFMF 100A/m continu, 1000A/m 1s)
• Conformité FCC Part 15 Class A, EN 55032, EN 55035
• Chocs et vibrations : MIL-STD-810G Method 516.7, MIL-STD-810F Method 514.7
• MTBF : 20 ans, garantie 5 ans

Architecture modulaire flexible

Le châssis principal offre 3 emplacements pour modules optionnels :

• Module M1 : 8 ports 1000BASE-T RJ45
• Module M2 : 8 ports 1000BASE-X SFP
• Module M3 : 4 ports RJ45 + IRIG-B (TB)
• Module M4 : 4 ports SFP + IRIG-B (TB)
• Module M5 : 4 ports RJ45 + HSR/PRP
• Module M6 : 4 ports SFP + HSR/PRP

Interfaces et connectivité

• 4 ports uplink 10 Gigabit SFP (support BC/TC hardware sur ces ports)
• Port RS485 Modbus-RTU
• Sortie 1PPS BNC(F)
• Sortie relais : 1× (24V/1A)
• Protocoles : SNMPv1/v2c/v3, SNMP Inform, Telnet, SSH, DHCP Server/Relay/Client, TFTP, NTP Server/Client, SNTP, SMTP, RMON, HTTP, HTTPS, Syslog, LLDP, IEEE 1588 PTP v2, 802.1x, RADIUS, TACACS+, SyncE, ACL, DHCP Snooping, ARP Spoof Prevention, sFlow
• MIBs supportés : MIB II, IF-MIB, SNMPv2 MIB, BRIDGE-MIB, RMON MIB Group 1,2,3,9

Caractéristiques mécaniques

• Boîtier métallique SPCC IP30
• Dimensions (L×H×P) : 440 × 44 × 340 mm (hors vis et kit rack)
• Poids : 5 kg (avec cache modules, sans modules)
• Montage : rack 1U 19 pouces (kit de montage inclus)

Applications typiques

Le RHG9628-410GSFP-SB-HV est destiné aux sous-stations électriques, aux réseaux de distribution électrique IEC 61850, aux infrastructures critiques nécessitant une synchronisation temporelle de précision et une haute disponibilité réseau avec support HSR/PRP pour garantir zéro perte de paquets sur les messages GOOSE.
