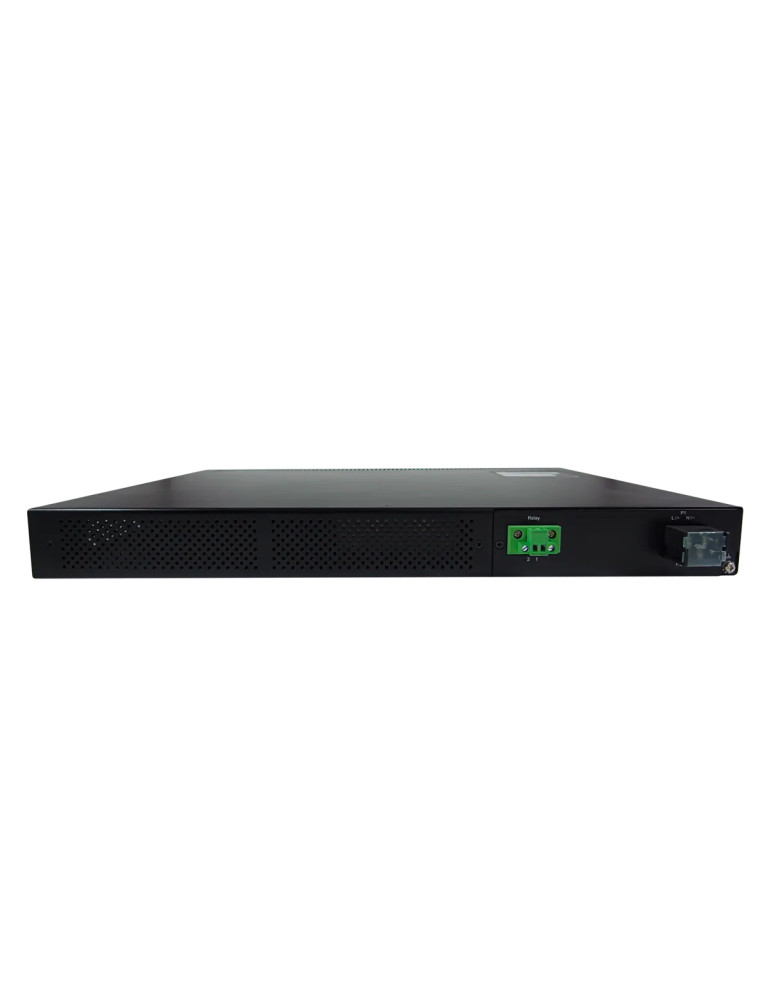

Atop RHG9628-410GSFP-SB-DC

Le switch Ethernet managé Atop RHG9628-410GSFP-SB-DC offre une solution haute disponibilité pour les sous-stations électriques et applications critiques. Certifié IEC61850-3 et IEEE1613, ce switch rack-mount 1U modulaire combine performances élevées, synchronisation temporelle de précision et fonctionnalités avancées de redondance pour les environnements industriels les plus exigeants.

Architecture modulaire et capacité de commutation

Le RHG9628-410GSFP-SB-DC dispose d'une architecture flexible avec 3 emplacements dédiés aux modules, permettant une configuration sur mesure jusqu'à 24 ports Gigabit. Le châssis intègre 4 ports uplink 10 Gigabit SFP+ pour la connexion backbone. Avec une capacité de commutation de 128 Gbps et un débit maximum de 95,24 Mpps, ce switch garantit des performances élevées même en charge complète. La mémoire tampon de paquets de 1,5 Mo et le support des trames jumbo jusqu'à 9216 octets assurent un traitement efficace des flux de données.

Synchronisation temporelle hardware et profils PTP

Cette version -SB embarque un moteur IEEE1588v2 PTP hardware pour une précision temporelle de niveau nanoseconde. Le switch supporte les fonctions Boundary Clock (BC) et Transparent Clock (TC) par hardware, avec une précision de maintien <30 ns/s conforme à IEC61850-9-3. Les profils de synchronisation supportés incluent le C37.238-2017 Power Profile et le profil IEC/IEEE61850-9-3 Power Profile (2016). Le switch intègre également Synchronous Ethernet (SyncE) selon ITU-T G.8261 et dispose d'une sortie 1PPS sur connecteur BNC pour la synchronisation d'équipements externes. Le support PTP est disponible en mode Layer-2 (multicast, E2E/P2P, two-steps) et Layer-3 IPv4 (multicast, unicast, unicast negotiation).

Redondance et haute disponibilité

Le RHG9628-410GSFP-SB-DC supporte les protocoles de redondance HSR (IEC 62439-3 Clause 5) et PRP (IEC 62439-3 Clause 4) via les modules dédiés RHG9X28-M5 et M6. Les protocoles de redondance réseau incluent ITU-T G.8032 ERPS Ring, STP/RSTP/MSTP conformes IEEE 802.1D-2004, et MRP (Manager/Client). Le temps de rétablissement du réseau est inférieur à 20 ms en charge complète. La conception redondante s'étend à l'alimentation avec deux entrées DC 24-120 VDC (19-132 VDC) et une sortie relais pour la supervision d'état (24V/1A).

Fonctionnalités de commutation Layer-3

Le switch intègre des capacités de routage Layer-3 complètes incluant le routage statique IPv4, RIP v1/v2, et OSPFv2. Le multicast est géré via IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM et PIM-SSM. La redondance de routage s'appuie sur VRRP (Virtual Router Redundancy Protocol). Les fonctionnalités de gestion incluent 8 files d'attente prioritaires, 512 VLAN (VID 1 à 4094), VLAN basés sur adresse MAC, 8 groupes de trunk avec LACP, table MAC de 16k entrées, 128 groupes IGMP statiques et 256 groupes dynamiques.

Sécurité et supervision

Les mécanismes de sécurité comprennent l'authentification 802.1X, RADIUS, TACACS+, DHCP Snooping, prévention d'usurpation ARP, inspection dynamique ARP (DAI), et protection IP Source Guard. Les ACL permettent un contrôle d'accès granulaire. La supervision s'effectue via SNMPv1/v2c/v3 avec support des MIB-II, RMON (groupes 1, 2, 3, 9), sFlow, LLDP, et syslog. L'interface de gestion web multifunctionnelle offre un accès intuitif aux fonctionnalités de configuration et de diagnostic. Les protocoles de gestion incluent NTP Server/Client, SNTP pour la synchronisation temporelle, SMTP pour les notifications par email.

Certifications et conformité électrique

Le RHG9628-410GSFP-SB-DC dispose des certifications IEC 61850-3 et IEEE 1613 pour les sous-stations électriques, UL/EN/IEC 62368-1 pour la sécurité, et des conformités EMC selon FCC Part 15 Class A, EN 55032, EN 55035, EN 61000-6-4 et EN 61000-6-2. Les tests de tenue électrique incluent les décharges électrostatiques (ESD) ±8 kV contact / ±15 kV air, les transitoires électriques rapides (EFT) ±4 kV, les surtensions (surge) ligne-ligne ±1 kV et ligne-terre ±2 kV sur ports DC, l'immunité aux champs magnétiques 100 A/m continu et 1000 A/m (1s), et les oscillations amorties selon IEC 61000-4-18.

Environnement industriel étendu

Conçu pour les environnements industriels sévères, le switch fonctionne de -40°C à +75°C avec stockage de -40°C à +85°C. L'humidité relative supportée est de 5 à 95 % non condensante à 55°C. Le châssis métallique SPCC IP30 au format rack 1U 19" mesure 440 x 44 x 340 mm (hors vis et kit de montage) pour un poids de 5 kg. La conformité aux tests de choc et vibration selon MIL-STD-810G/F garantit la résistance mécanique. La fiabilité s'illustre par un MTBF de 20 ans et une garantie de 5 ans.

Alimentation et consommation

L'alimentation DC redondante accepte une plage d'entrée de 19 à 132 VDC (tension nominale 24-120 VDC) via un bornier à barrière 3 pôles 13 mm. La consommation maximale est de 2,66 A, 64 W maximum. Une protection contre les inversions de polarité est intégrée. La puissance maximale est limitée à 70 W à 85°C.

Connectivité et modules optionnels

Les 4 ports uplink 10 Gigabit SFP+ supportent des modules conformes IEEE 802.3ae pour fibre 10 Gigabit. Les 3 emplacements modulaires acceptent les modules RHG9X28-M1 (8 ports 1000BASE-T RJ45), M2 (8 ports 1000BASE-X SFP), M3 (4 ports RJ45 + IRIG-B), M4 (4 ports SFP + IRIG-B), M5 (4 ports RJ45 + HSR/PRP), et M6 (4 ports SFP + HSR/PRP). Les ports RJ45 supportent IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX), et 802.3ab (1000BASE-T), tandis que les emplacements SFP acceptent les standards 802.3u (100BASE-FX) et 802.3z (1000BASE-X). Le contrôle de flux IEEE 802.3x et la contre-pression sont supportés.

• Switch managé haute disponibilité rack-mount 1U avec 3 emplacements modulaires et 4 ports uplink 10G SFP+
• Synchronisation PTP IEEE1588v2 hardware BC/TC avec précision nanoseconde, SyncE, sortie 1PPS BNC
• Certifications IEC 61850-3, IEEE 1613, support des profils C37.238-2017 et IEC/IEEE61850-9-3
• Support HSR (IEC 62439-3 Clause 5) et PRP (IEC 62439-3 Clause 4) via modules dédiés
• Routage Layer-3 : routage statique IPv4, RIP v1/v2, OSPFv2, multicast IGMPv1/v2/v3, PIM-DM/SM/SSM
• Redondance réseau : ITU-T G.8032 ERPS, RSTP/MSTP, MRP Manager/Client, récupération <20 ms
• Capacité de commutation 128 Gbps, débit 95,24 Mpps, tampon de paquets 1,5 MB, trames jumbo 9216 octets
• Sécurité : 802.1X, RADIUS, TACACS+, DHCP Snooping, DAI, IP Source Guard, ACL
• Température de fonctionnement -40°C à +75°C, alimentation redondante 19-132 VDC
• Tests de tenue électrique complets selon IEC 61000-4 séries, MTBF 20 ans, garantie 5 ans
