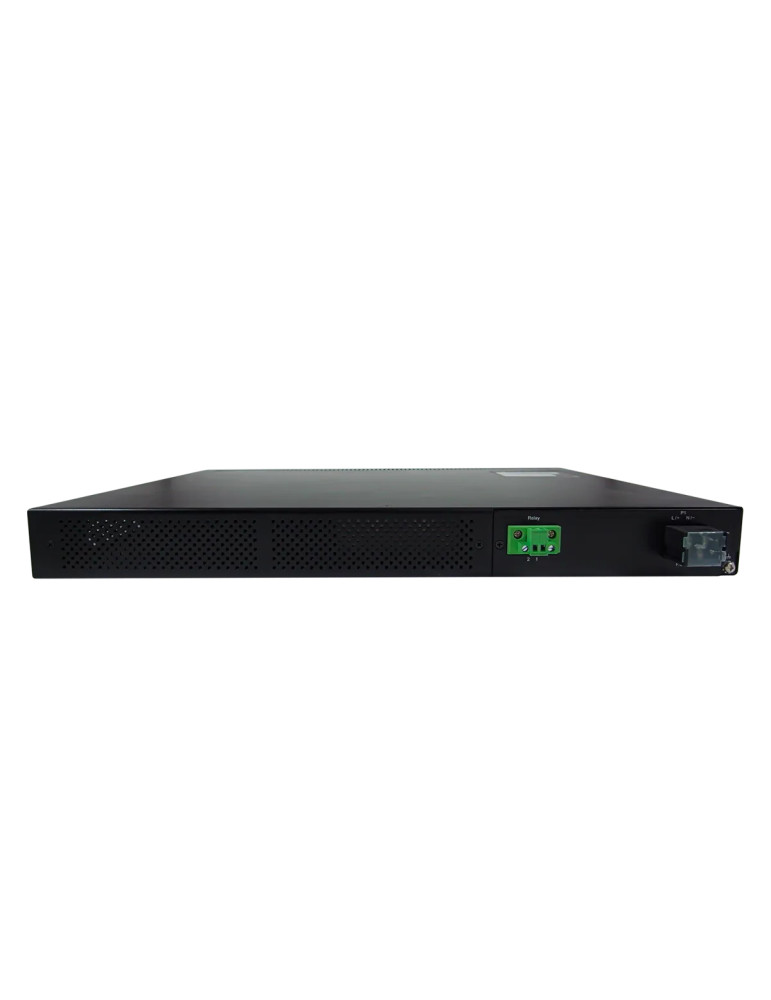

Atop RHG9628-410GSFP-SB-AC

Switch manageable haute-disponibilité Layer 3 pour sous-stations électriques IEC 61850-3

Le RHG9628-410GSFP-SB-AC est un switch Ethernet manageable haute-densité Layer 3 au format rack 1U 19" pour applications de supervision et d'automatisation électrique. Avec sa capacité de commutation de 128 Gbps et 4 ports uplink 10 Gigabit SFP, il assure le routage et la haute-disponibilité au cœur des réseaux de sous-stations.

Le boîtier autorise une configuration modulaire flexible jusqu'à 24 ports Gigabit grâce à 3 emplacements dédiés acceptant des modules 4 ou 8 ports RJ45 cuivre, SFP fibre optique, ou spécialisés HSR/PRP. Cette architecture permet d'adapter la connectivité aux besoins exacts de l'installation.

Synchronisation temporelle matérielle IEEE 1588v2 Boundary Clock

Le modèle RHG9628-410GSFP-SB-AC intègre nativement un moteur IEEE 1588v2 PTP Boundary Clock matériel offrant une précision nanoseconde (< 30 ns/s en Holdover), conforme IEC 61850-9-3 et profil C37.238-2017. Il supporte également Synchronous Ethernet (SyncE) pour une synchronisation fréquentielle optimale. Cette fonction est indispensable aux réseaux électriques nécessitant un horodatage précis des événements (protection, métrologie, GOOSE).

Redondance et haute-disponibilité pour infrastructures critiques

Le switch assure la continuité de service via plusieurs protocoles de redondance : ITU-T G.8032 ERPS Ring, RSTP/MSTP, MRP (Manager/Client). Associé aux modules HSR/PRP optionnels (RHG9X28-M5/M6), il permet une redondance sans perte de paquets selon IEC 62439-3. Le temps de restauration réseau est inférieur à 20 ms sous pleine charge.

Routage Layer 3 et gestion de trafic avancée

Le RHG9628 supporte BGPv4, RIPv1/v2, OSPFv2, routage statique IPv4, ainsi que le multicast IGMP, DVMRP, PIM-DM/SM/SSM et MLD. La redondance de routeur VRRP garantit la tolérance aux pannes. Les fonctions QoS (8 files de priorité), VLAN (512 entrées, IEEE 802.1Q/p), agrégation de liens IEEE 802.3ad LACP et filtrage ACL offrent un contrôle total du trafic.

Sécurité réseau et authentification

Le switch intègre IEEE 802.1X, RADIUS, TACACS+, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard, ARP Spoof Prevention, UDLD et MACsec (selon firmware). Il dispose d'une sortie relais pour alertes matérielles, supervision SNMP v1/v2c/v3, RMON, sFlow, Syslog, SMTP et NTP.

Caractéristiques électriques et mécaniques (version -AC)

• Alimentation double redondante 100–240 VAC, 50/60 Hz (90–264 VAC admissible), connecteur bornier vissé 4 pôles 9,52 mm
• Consommation maximale : 70 W (à 85 °C)
• Boîtier métallique SPCC IP30, rack 1U 19", 440 × 44 × 340 mm (hors vis et kit de montage), 5 kg (sans modules, couvre-modules uniquement)
• Plage de température : -40 °C à +75 °C (-40 °F à +158 °F) en fonctionnement, -40 °C à +85 °C en stockage
• Humidité relative : 5 à 95 % (sans condensation, 55 °C max)

Certifications et conformité

Certifié IEC 61850-3 et IEEE 1613 pour sous-stations électriques. Conforme UL/EN/IEC 62368-1 (sécurité), EN 55032/55035 classe A, FCC Part 15 Subpart B, EN 61000-6-2/6-4 (immunité/émissions), IEC 61000-4-x niveaux 3 à 5 (ESD, surtensions, transitoires, décharges oscillatoires, champ magnétique). Résistance aux chocs et vibrations selon MIL-STD-810G. RoHS 2 conforme. Garantie 5 ans, MTBF 20 ans.

Évolutivité modulaire

Le châssis accepte jusqu'à 3 modules optionnels parmi :

• RHG9X28-M1 : 8 ports 10/100/1000BASE-T RJ45
• RHG9X28-M2 : 8 ports 1000BASE-X SFP
• RHG9X28-M3 : 4 ports RJ45 + entrée IRIG-B (bornier)
• RHG9X28-M4 : 4 ports SFP + entrée IRIG-B (bornier)
• RHG9X28-M5 : 4 ports RJ45 + HSR/PRP
• RHG9X28-M6 : 4 ports SFP + HSR/PRP

Applications principales

Le RHG9628-410GSFP-SB-AC est conçu pour les sous-stations électriques (protection, automatisation IEC 61850, GOOSE), réseaux Smart Grid, centres de contrôle, infrastructures ferroviaires et industrielles critiques nécessitant routage Layer 3, synchronisation PTP matérielle et haute-disponibilité.
