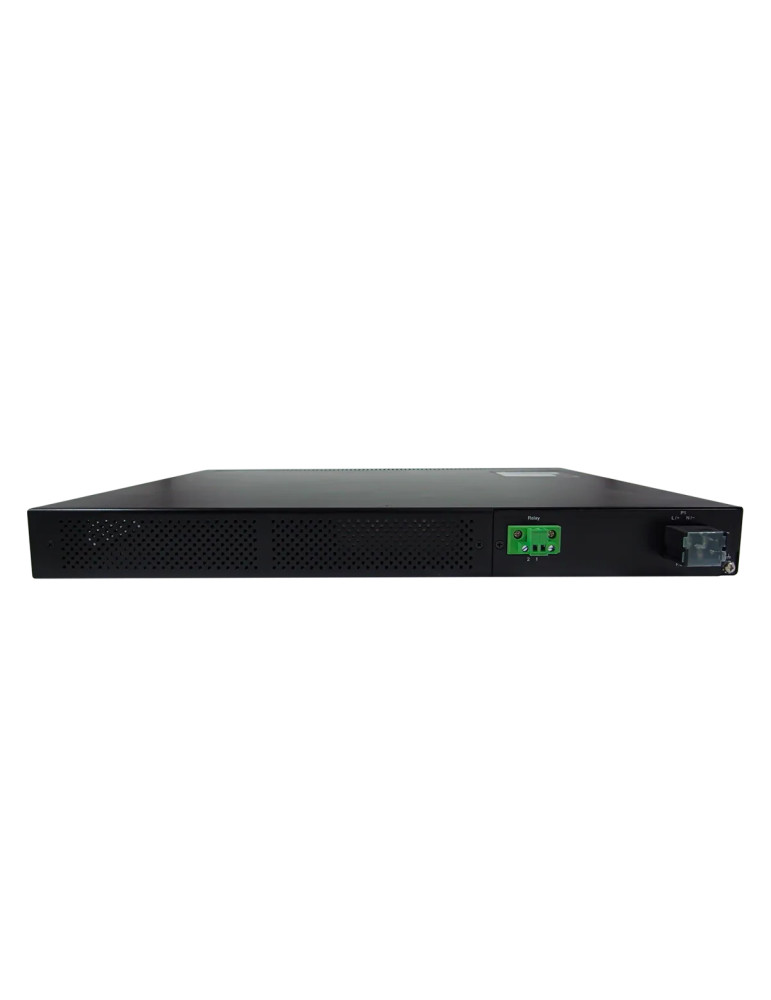

Atop RHG9628-410GSFP-HV

Switch administrable modulaire haute disponibilité pour sous-stations électriques

Le switch Atop RHG9628-410GSFP-HV est un switch administrable rack-mount 1U conçu pour les sous-stations électriques et les environnements industriels critiques. Certifié IEC 61850-3 et IEEE 1613, il offre une configuration modulaire flexible avec 3 emplacements dédiés pour modules optionnels, permettant jusqu'à 24 ports Gigabit Ethernet. Avec ses 4 ports uplink 10 Gigabit SFP+ intégrés, il constitue une solution backbone pour les infrastructures de distribution électrique exigeantes.

L'architecture modulaire permet d'adapter précisément la configuration aux besoins : modules 8 ports 1000BASE-T, 8 ports 1000BASE-X SFP, modules avec support HSR/PRP (IEC 62439-3) pour redondance sans perte de paquets, ou modules avec synchronisation IRIG-B. La capacité de commutation atteint 128 Gbps avec un débit de 95,24 Mpps.

Redondance réseau et haute disponibilité

Le RHG9628-410GSFP-HV intègre de multiples mécanismes de redondance réseau : ITU-T G.8032 ERPS Ring, RSTP/MSTP (IEEE 802.1w/s), et MRP (Manager/Client). Le temps de auto-rétablissement est inférieur à 20 ms en pleine charge. La compatibilité avec les modules HSR/PRP (via modules optionnels M5/M6) garantit une disponibilité maximale avec zéro perte de paquets pour les applications critiques type messages GOOSE.

Les fonctions de routage Layer 3 incluent le support de BGPv4, routage statique IPv4, RIP v1/v2 et OSPFv2. Le protocole VRRP assure la redondance des routeurs virtuels. La gestion du multicast s'appuie sur IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM et PIM-SSM.

Synchronisation temporelle et PTP

Le switch supporte IEEE 1588v2 Boundary Clock et Transparent Clock en version logicielle standard. Les versions SB (disponibles en variantes distinctes) intègrent le support matériel de Boundary Clock avec précision nanoseconde et Synchronous Ethernet. Ces versions SB sont compatibles avec les profils C37.238-2017 Power Profile et IEC/IEEE 61850-9-3 Power Profile (2016). Un connecteur BNC(F) délivre une impulsion 1PPS carrée pour synchronisation externe.

Modes PTP supportés :

• Layer 2 : Multicast, E2E/P2P, two-steps
• Layer 3 (IPv4) : Multicast, Unicast, Unicast Negotiation (E2E/P2P)

Alimentation haute tension et environnement industriel

La version HV dispose d'une double alimentation redondante 120~380 VDC (plage admissible identique), avec protection contre les inversions de polarité. Consommation maximale : 62 W. Les connecteurs d'alimentation sont de type bornier à vis 3 broches 13 mm. Un relais de sortie (24V/1A) permet la signalisation d'alarmes.

Boîtier métallique SPCC IP30, montage rack 19" 1U avec kit de montage inclus. Dimensions : 440 × 44 × 340 mm (hors vis et kit). Poids : 5 kg (sans modules, couvercles uniquement).

Fonctions de gestion avancées

Interface web multitâche avec tableaux de bord intelligents. Fonctions QoS avec 8 files de priorité, 512 VLAN (VID 1~4094), 512 VLAN par adresse MAC, 8 groupes trunk (LACP IEEE 802.3ad). Table d'adresses MAC 16k entrées, tampon de paquets 1,5 MB, jumbo frames jusqu'à 9216 octets.

Gestion IGMP avec 128 groupes statiques et 256 dynamiques. Support SNMP v1/v2c/v3, SNMP Inform, RMON (groupes 1,2,3,9), syslog, SSH, HTTPS. Authentification IEEE 802.1X avec RADIUS et TACACS+. Protocoles de découverte LLDP (IEEE 802.1AB).

Fonctions de sécurité : ACL, DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection, IP Source Guard, UDLD (Unidirectional Link Detection).

Certifications et environnement

Certifications IEC 61850-3 et IEEE 1613 pour applications de sous-stations électriques. Conformité EMC : EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2, FCC Part 15 Class A. Sécurité : UL/EN/IEC 62368-1. Conformité RoHS 2.

Immunité EMC selon IEC 61000-4 :

• ESD : ±8 kV contact / ±15 kV air (niveau 4)
• Transitoires (EFT) : ±4,0 kV alimentation et signaux (niveau 4)
• Surtensions (Surge) : ligne-terre ±4,0 kV alimentation AC (niveau 4), ±2,0 kV alimentation DC (niveau 3), ±4,0 kV ports signaux (niveau 4)
• Champs magnétiques : 100 A/m continu, 1000 A/m 1 s (niveau 5)

Température de fonctionnement : -40~75°C. Température de stockage : -40~85°C. Humidité relative : 5~95% à 55°C (sans condensation). Résistance aux chocs, vibrations et chutes selon MIL-STD-810G/F. Garantie : 5 ans. MTBF : 20 ans.

Architecture et connectivité

La connectivité de base intègre 4 ports uplink 10 Gigabit SFP+ (IEEE 802.3ae). Les 3 emplacements modulaires acceptent les modules de la série RHG9X28 :

• RHG9X28-M1 : 8 ports 1000BASE-T RJ45
• RHG9X28-M2 : 8 ports 1000BASE-X SFP
• RHG9X28-M3 : 4 ports RJ45 + IRIG-B (bornier)
• RHG9X28-M4 : 4 ports SFP + IRIG-B (bornier)
• RHG9X28-M5 : 4 ports RJ45 + support HSR/PRP
• RHG9X28-M6 : 4 ports SFP + support HSR/PRP

Compatibilité étendue avec les profils d'automatisation : Modbus TCP. Support IPv4 et IPv6. Protocoles supportés : IGMPv1/v2/v3, GMRP, GVRP, DHCP Server/Relay/Client (options 66/67/82), BootP, TFTP, NTP Server/Client, SNTP, SMTP, MLD, sFlow.
