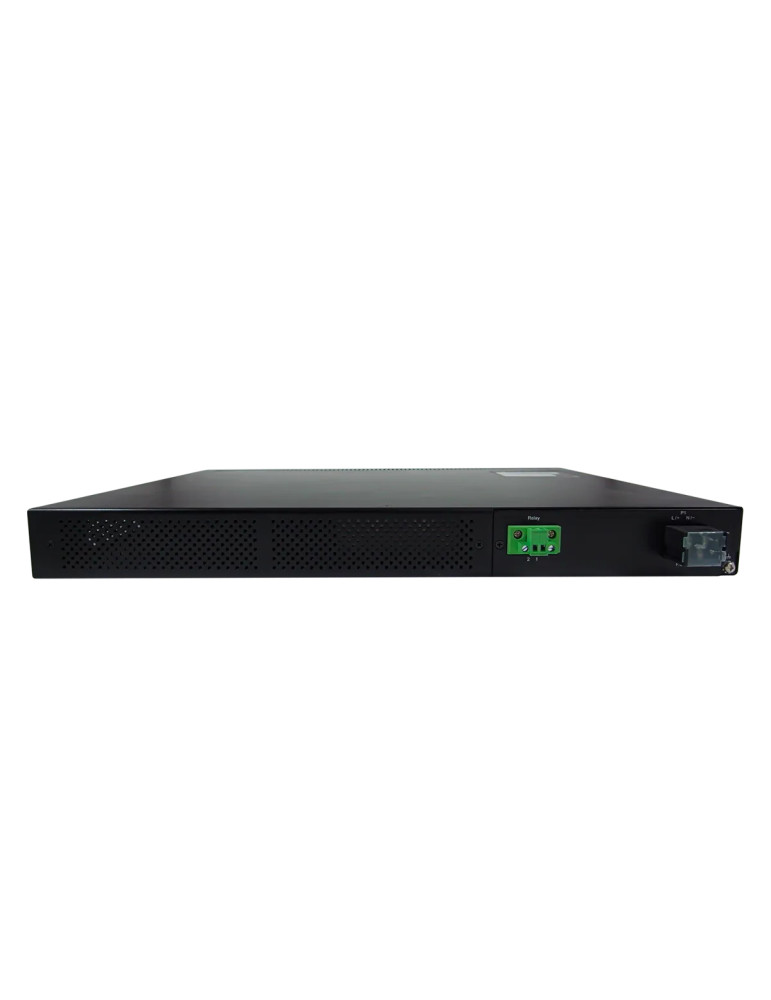

Atop RHG9628-410GSFP-DC

L'Atop RHG9628-410GSFP-DC est un switch rack manageable modulaire haute disponibilité conçu pour les infrastructures critiques et les réseaux de sous-stations électriques. Grâce à sa conception modulaire flexible avec 3 emplacements dédiés, il supporte jusqu'à 24 ports Gigabit Ethernet configurables via modules optionnels, et dispose de 4 ports uplink 10 Gigabit SFP pour l'interconnexion backbone. Certifié IEC 61850-3 et IEEE 1613, il garantit fiabilité et robustesse dans les environnements industriels exigeants.

Architecture modulaire flexible et haute densité

Le RHG9628-410GSFP-DC offre 3 emplacements pour modules enfichables, permettant de configurer précisément le switch selon les besoins de l'installation. Avec un maximum de 24 ports Gigabit Ethernet disponibles via modules, et 4 ports uplink 10 Gigabit SFP dédiés, il garantit une capacité de commutation de 128 Gbps et un débit maximal de 95,24 Mpps. Cette architecture modulaire permet d'adapter le switch aux évolutions du réseau sans remplacement complet de l'équipement.

Redondance réseau avancée et haute disponibilité

Le switch supporte ITU-T G.8032 ERPS Ring, IEEE 802.1D-2004 RSTP, STP, MSTP, et MRP (Manager/Client) pour garantir la redondance réseau avec auto-réparation en moins de 20 ms sous charge complète. Les modules optionnels RHG9X28-M5/6 ajoutent le support HSR (IEC 62439-3 Clause 5) et PRP (IEC 62439-3 Clause 4) pour les applications à très haute disponibilité, assurant zéro perte de paquets et la livraison garantie des trames GOOSE. Le boîtier intègre également une sortie relais pour signalisation d'alarme.

Fonctionnalités Layer-3 et synchronisation temporelle

Le RHG9628-410GSFP-DC intègre des capacités de routage Layer-3 complètes : routage statique IPv4, RIP v1/v2, OSPFv2, et BGPv4. Il supporte le multicast avec IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM et PIM-SSM, ainsi que VRRP pour la redondance de routage. La synchronisation temporelle est assurée par NTP Server/Client et SNTP. Les versions SB (disponibles séparément) ajoutent IEEE 1588v2 matériel pour précision nanoseconde.

Certification pour sous-stations et alimentation DC redondante

Certifié IEC 61850-3, IEEE 1613 et conçu en conformité avec IEC 61850-90-4, le switch répond aux exigences strictes des réseaux de sous-stations électriques. Il dispose d'une double alimentation DC redondante 24-120 VDC (plage d'entrée 19-132 VDC) via bornier à vis, garantissant la continuité de service. La sortie BNC 1PPS permet la synchronisation avec signaux externes.

Robustesse industrielle étendue

Le boîtier métallique IP30 format rack 19" 1U supporte une température de fonctionnement de -40 à +75°C. Le switch est conforme MIL-STD-810G (chocs, chutes, vibrations) et offre une protection renforcée contre les perturbations électromagnétiques selon IEC 61000-4 : ESD ±8 kV contact/±15 kV air, EFT ±4 kV, surtensions ±4 kV ligne-terre, champs magnétiques 100 A/m continu. Garantie constructeur 5 ans, MTBF 20 ans.

Gestion avancée et sécurité réseau

Le switch supporte VLAN IEEE 802.1Q (jusqu'à 512 entrées, VID 1-4094), QoS 8 files de priorité IEEE 802.1p, agrégation de liens IEEE 802.3ad LACP (8 groupes trunk), et multicast IGMP avec 128 groupes statiques et 256 dynamiques. La table MAC stocke 16 000 adresses, le buffer de paquets atteint 1,5 Mo, et les trames jumbo vont jusqu'à 9216 octets. Protocoles de gestion : SNMPv1/v2c/v3, SNMP Inform, RMON (groupes 1/2/3/9), Telnet, SSH, HTTPS, Syslog, sFlow.

Sécurité et contrôle d'accès

Le RHG9628-410GSFP-DC intègre IEEE 802.1X pour l'authentification, RADIUS et TACACS+ pour la gestion centralisée des accès, ACL pour le filtrage avancé, DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection, IP Source Guard et UDLD. Il supporte également Modbus TCP pour l'intégration dans les systèmes d'automatisation industrielle.

Connectivité et alimentation

• 4 ports uplink 10 Gigabit SFP
• Jusqu'à 24 ports Gigabit Ethernet via modules (non inclus)
• Alimentation : double entrée DC redondante 24-120 VDC (19-132 VDC)
• Connecteur : bornier à vis 3 broches 13 mm
• Consommation maximale : 64 W
• Protection contre inversion de polarité
• 1 sortie relais (24 V/1 A)
• 1 sortie BNC 1PPS

Caractéristiques techniques

• Capacité de commutation : 128 Gbps
• Débit maximal : 95,24 Mpps
• Température de fonctionnement : -40 à +75°C
• Température de stockage : -40 à +85°C
• Humidité relative : 5 à 95 % sans condensation à 55°C
• Boîtier : métal SPCC IP30, montage rack 1U 19" (kit inclus)
• Dimensions : 440 × 44 × 340 mm (hors vis et kit rack)
• Poids : 5 kg (sans modules, avec cache de protection)
• Garantie : 5 ans
• MTBF : 20 ans

Normes et certifications

• Sécurité : UL/EN/IEC 62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2
• Automatisation électrique : IEC 61850-3, IEEE 1613, IEC 61850-90-4
• Environnement : MIL-STD-810G (chocs, chutes, vibrations)
• Conformité RoHS 2
