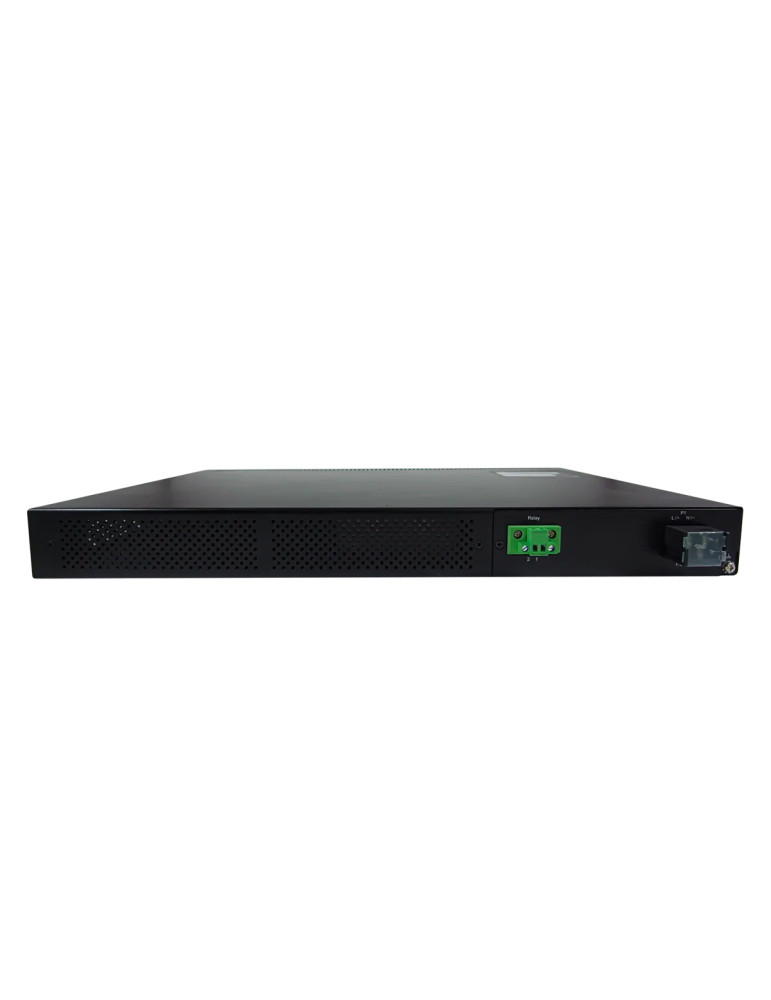

Atop RHG9628-410GSFP-AC

Switch modulaire rack-mount haute disponibilité pour infrastructures critiques

Le switch Atop RHG9628-410GSFP-AC offre une architecture modulaire Layer 3 dans un boîtier rack 1U industriel, conçu pour les environnements de sous-stations électriques et d'infrastructures critiques exigeant redondance et performance. Équipé de 4 ports uplink 10 Gigabit SFP+ et de 3 slots modulaires dédiés, ce switch permet une configuration flexible adaptée aux besoins spécifiques de chaque installation. L'alimentation AC redondante 90-264V garantit une continuité de service optimale dans les applications de distribution électrique.

Certifié IEC61850-3 et IEEE1613, ce switch supporte les protocoles HSR (IEC62439-3 Clause 5) et PRP (IEC62439-3 Clause 4) via modules dédiés, assurant une redondance sans perte de paquets pour les trames GOOSE critiques. La capacité de commutation de 128 Gbps et le débit de 95,24 Mpps permettent de gérer jusqu'à 24 ports Gigabit selon la configuration modulaire retenue.

Redondance réseau et routage Layer 3

Le RHG9628-410GSFP-AC intègre plusieurs mécanismes de redondance réseau : ITU-T G.8032 ERPS Ring, RSTP/STP/MSTP, et MRP (Manager/Client), avec un temps de récupération réseau inférieur à 20 ms en charge maximale. Les fonctions de routage Layer 3 incluent le support de BGPv4, routage statique IPv4, RIP v1/v2 et OSPFv2, permettant une segmentation réseau avancée et une gestion optimisée du trafic dans les architectures complexes de sous-stations.

Le système supporte également le multicast avec IGMPv1/v2/v3, DVMRP, PIM-DM/SM/SSM et la redondance de routage via VRRP (Virtual Router Redundancy Protocol).

Configuration modulaire et ports uplink 10 Gigabit

La plateforme propose 6 modules optionnels (série RHG9X28-M) permettant d'ajouter :

• 8 ports 1000BASE-T RJ45 (M1)
• 8 ports 1000BASE-X SFP (M2)
• 4 ports RJ45 avec IRIG-B (M3)
• 4 ports SFP avec IRIG-B (M4)
• 4 ports RJ45 avec support HSR/PRP (M5)
• 4 ports SFP avec support HSR/PRP (M6)

Les 4 ports uplink 10GBASE-X SFP+ intégrés permettent une connectivité backbone haute capacité, supportant les transceivers 10 Gigabit 850 nm multimode et 1310 nm single-mode jusqu'à 40 km de distance.

Synchronisation temporelle et protocoles de précision

Le switch implémente la synchronisation temporelle via NTP Server/Client et SNTP, avec support logiciel IEEE1588v1 BC et IEEE1588v2 BC/TC. Les modèles avec suffixe -SB (non concerné par cette variante AC standard) offrent une synchronisation matérielle IEEE1588v2 avec précision nanoseconde et support Synchronous Ethernet, conformes aux profils C37.238-2017 et IEC/IEEE61850-9-3 (2016).

Un connecteur BNC femelle 1PPS permet la distribution d'une impulsion carrée de synchronisation temporelle précise.

Gestion avancée et sécurité réseau

L'interface web multifunctionnelle offre une gestion complète avec :

• Quality of Service (QoS) : 8 files de priorité
• VLAN : 512 entrées, VID 1-4094, VLAN basé MAC
• Trunk : 8 groupes, IEEE802.3ad LACP
• IGMP : 128 groupes statiques, 256 dynamiques
• Sécurité : IEEE802.1X, RADIUS, TACACS+, DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection, IP Source Guard
• Supervision : RMON, LLDP, sFlow, port mirroring

Le buffer de paquets de 1,5 MB et la table MAC de 16k entrées permettent une gestion efficace du trafic dans les réseaux de grande envergure. Le support des jumbo frames jusqu'à 9216 octets optimise les transferts de données volumineux.

Alimentation redondante AC et fiabilité industrielle

L'alimentation AC redondante 90-264V, 50/60 Hz (tension nominale 100-240V) assure une continuité de service maximale avec consommation maximale de 70W à 85°C. Le connecteur via bornier à vis 4 broches 9,52 mm facilite l'installation en environnement industriel. Une sortie relais (24V/1A) permet la signalisation d'alarmes externes.

Conçu pour fonctionner de -40°C à +75°C (stockage -40°C à +85°C) avec protection IP30, ce switch intègre des protections contre les décharges électrostatiques (±8 kV contact, ±15 kV air), les transitoires électriques rapides (±4,0 kV) et les surtensions (ligne-ligne ±2,0 kV, ligne-terre ±4,0 kV) selon IEC61000-4.

Caractéristiques physiques et installation

Le boîtier métallique SPCC occupe 1U en rack 19 pouces (440 × 44 × 340 mm hors vis et kit de montage), avec un poids de 5 kg (sans modules). Le kit de montage rack est inclus. Les certifications UL/EN/IEC62368-1 (sécurité), FCC Part 15 Class A, EN55032/55035 (CEM), IEC61850-3 et IEEE1613 garantissent la conformité aux normes les plus strictes des sous-stations électriques.

La garantie de 5 ans et le MTBF de 20 ans témoignent de la fiabilité exceptionnelle de cette plateforme, conforme aux tests MIL-STD-810G pour chocs, chutes et vibrations.

Standards et protocoles supportés

Le switch supporte une gamme étendue de standards : IEEE802.3 (10BASE-T), 802.3u (100BASE-TX/FX), 802.3ab (1000BASE-T), 802.3z (1000BASE-X), 802.3ae (10 Gigabit Ethernet Fiber), 802.3x (Flow Control), 802.1D-2004 (STP), 802.1w (RSTP), 802.1s (MSTP), 802.1Q (VLAN), 802.1p (CoS), 802.1X (authentification), 802.1AB (LLDP), 802.3ad (LACP).

Les protocoles de gestion incluent IPv4/IPv6, SNMPv1/v2c/v3, SNMP Inform, ICMP, SSH/Telnet, DHCP Server/Relay/Client avec options 66/67/82, TFTP, SMTP, Syslog, HTTP/HTTPS et Modbus TCP pour l'intégration avec les systèmes d'automatisation industrielle.
