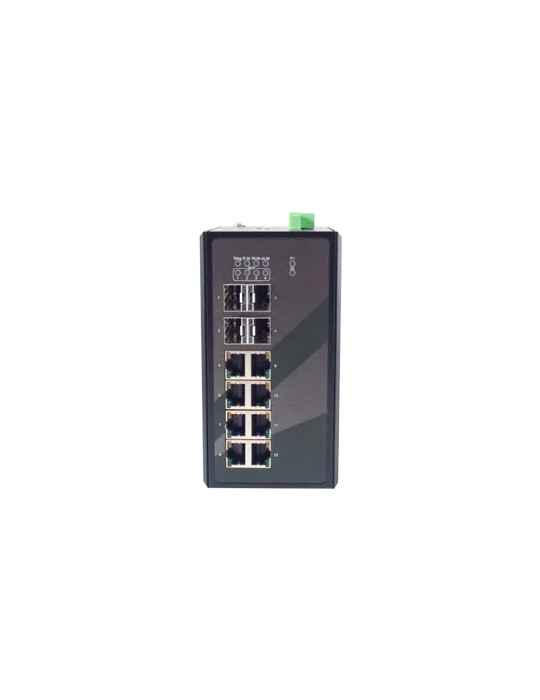

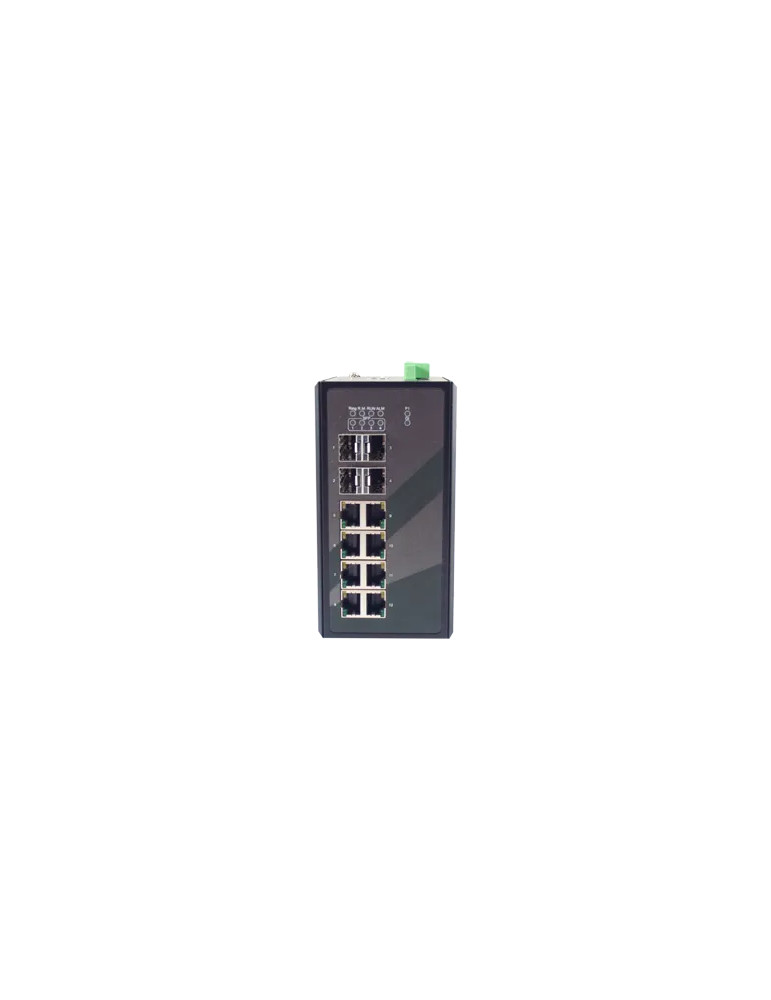

Atop EHG9612-4SFP-HV

Switch Gigabit managé Layer 3 pour sous-stations électriques

L'Atop EHG9612-4SFP-HV constitue un équipement robuste destiné aux infrastructures critiques des sous-stations électriques et centres de contrôle. Certifié IEC61850-3, ce switch managé assure la transmission fiable des messages GOOSE entre équipements électroniques intelligents (IED), tout en garantissant une redondance réseau conforme aux exigences des applications de distribution d'énergie.

Architecture réseau et ports

• 8 ports 10/100/1000Base-T(X) RJ-45 avec auto-négociation
• 4 emplacements SFP 1000Base-X pour connectivité fibre optique
• Fonction de routage Layer 3 : BGPv4, RIPv1/v2, OSPFv2, VRRP
• Table MAC de 16 000 entrées
• Support des trames Jumbo jusqu'à 9216 octets
• Buffer de 1,5 Mo pour gestion optimale du trafic

Synchronisation temporelle et précision

• IEEE1588v2 Precision Time Protocol (PTP)
• Hardware-assisted End-to-End Transparent Clock avec précision nanoseconde
• Software-assisted Boundary Clock
• Support NTP serveur/client et SNTP

Redondance et fiabilité réseau

• ERPS (Ethernet Ring Protection Switching)
• MRP Manager/Client
• STP/RSTP/MSTP/Compatible Ring
• Temps de récupération < 20 ms avec 40 switchs en charge
• 2 sorties relais (1A @ 24 VDC) pour système d'alarme autonome

Fonctions managées avancées

• QoS avec 8 files de priorité
• 4096 VLAN (VID 1-4094), 512 MAC-based VLAN
• IGMPv1/v2/v3 Snooping (128 groupes statiques, 256 dynamiques)
• Port mirroring et ACL
• 802.1x, RADIUS, TACACS+ pour authentification
• DHCP Server/Relay/Client avec options 66/67/82
• SNMPv1/v2c/v3 avec trap et inform
• RMON, sFlow, Syslog

Protocoles et standards

• IPv4 et IPv6
• Routage multicast : DVMRP, PIM-DM, PIM-SM, PIM-SSM
• SSH, HTTPS, Telnet pour gestion sécurisée
• Modbus/TCP avec registres de statut
• LLDP, UDLD, IP Source Guard
• DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection

Alimentation et protection

• Tension d'entrée : 110-370 VDC (série HV)
• Courant d'entrée : 0,12 A @ 110 VDC
• Connecteur : bornier vissable 5 pins 5,08 mm verrouillable
• Double entrée d'alimentation redondante
• Protection contre l'inversion de polarité

Environnement et conformité

• Température de fonctionnement : -40°C à +85°C (-40°C à +70°C pour certification UL)
• Boîtier métal IP30
• Montage rail DIN ou mural (kit optionnel)
• Dimensions : 77 x 145 x 113 mm
• Poids : 1 000 g
• Humidité relative : 5 % à 95 % sans condensation à 55°C

Certifications

• IEC61850-3 incluant test sismique 6.10.3
• IEEE 1613
• UL/cUL/IEC(CB) 61010-2-201
• EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• FCC Part 15 Subpart B Class A
• Tests CEM niveau 4 (IEC 61000-4-2/3/4/5/6/8/11)
• RoHS II
• MTBF : 20 ans

Console et interfaces

• Console RS232 (connecteur RJ45)
• Gestion web, Telnet, console série, utilitaire Windows
• LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port
• Commutateurs DIP pour contrôle Ring
• Bouton Reset
