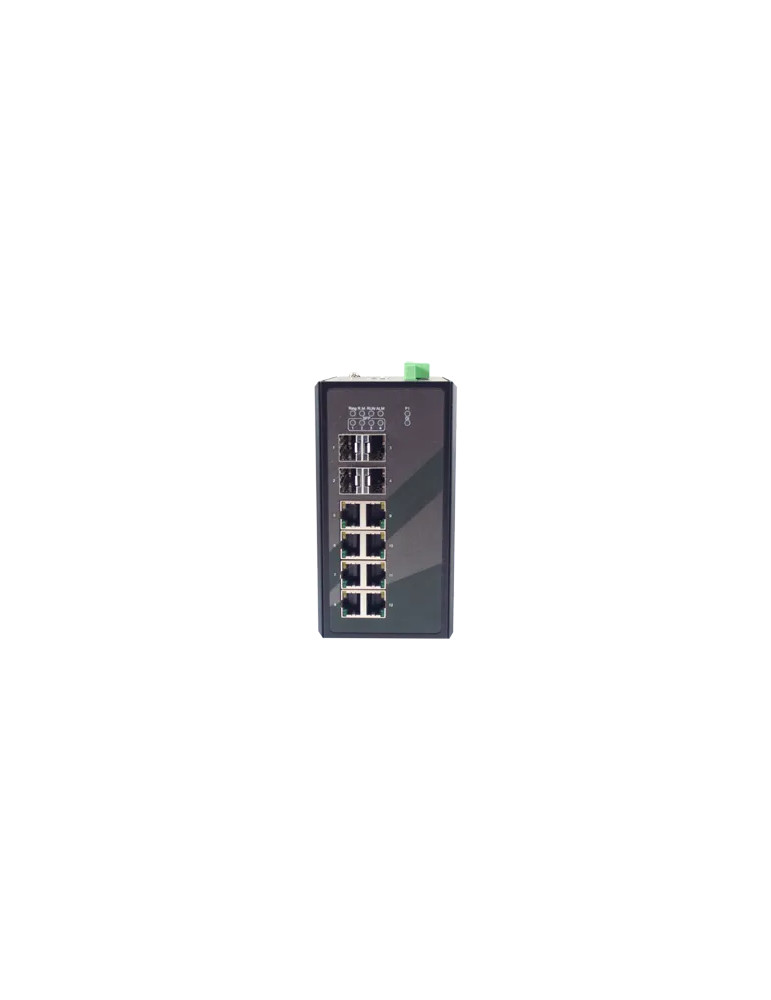

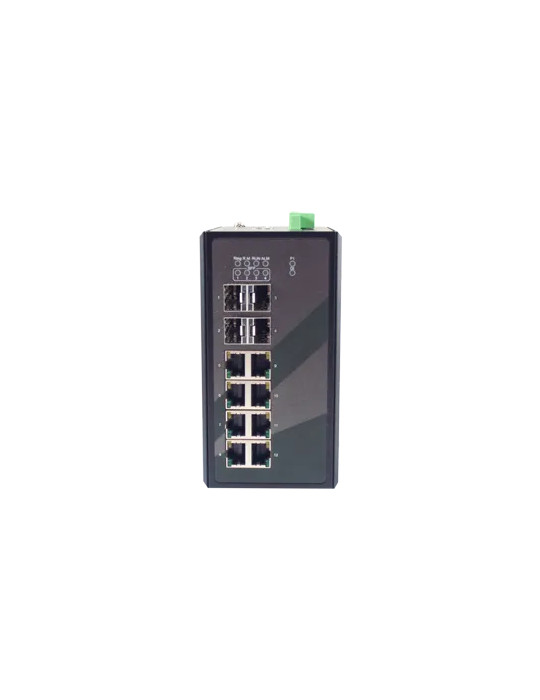

Atop EHG9612-4SFP-AC

Le switch Atop EHG9612-4SFP-AC est un équipement Gigabit managé conçu pour les infrastructures critiques des postes électriques et centres de contrôle. Certifié IEC61850-3, il garantit la transmission fiable des trames GOOSE entre IEDs et répond aux exigences de synchronisation temporelle grâce au protocole IEEE1588v2 Precision Time Protocol (horloge transparente E2E matérielle et Boundary Clock logicielle avec précision nanoseconde).

Architecture réseau

• 8 ports 10/100/1000BASE-T(X) auto-négociés RJ-45
• 4 ports 1000BASE-X SFP
• Routage Layer-3 : BGPv4, IPv4 Static, RIPv1/v2, OSPFv2
• Redondance réseau : ERPS, STP/RSTP/MSTP/MRP (Manager/Client), Compatible Ring (temps de rétablissement < 20ms @ 40 switches)

Capacités de commutation

• Table MAC : 16 000 entrées
• 4096 VLANs, 512 VLANs basés sur MAC
• 8 files de priorité, Jumbo Frame jusqu'à 9216 octets
• Mémoire tampon paquets : 1,5 Mo

Fonctions avancées

• Protocoles : SNMPv1/v2c/v3, Modbus/TCP, DHCP Server/Relay/Client, NTP/SNTP, SMTP, RMON, LLDP, 802.1x, RADIUS, TACACS+
• Multicast : IGMPv1/v2/v3, DVMRP, PIM-DM/SM/SSM, MLD
• Redondance routage : VRRP
• Sécurité : ACL, DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection, IP Source Guard, UDLD, sFlow
• Registres d'état Modbus/TCP pour automatismes

Synchronisation temporelle

• IEEE1588v2 PTP : horloge transparente End-to-End matérielle (précision nanoseconde) et Boundary Clock logicielle
• Serveur/client NTP et SNTP

Interfaces et supervision

• Console RS232 (RJ45)
• 2 sorties relais (1A @ 24 VDC)
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port
• Switchs DIP : contrôle d'anneau
• Bouton Reset

Alimentation

• Alimentation AC : 100-240 VAC (85-264 VAC)
• Consommation : 0,16A @ 100 VAC
• Entrée double redondante avec protection contre inversion de polarité
• Connecteur : bornier verrouillable 5 broches 5,08 mm

Construction et installation

• Boîtier métallique SPCC noir, IP30
• Dimensions : 77 x 145 x 113 mm
• Poids : 1000 g
• Montage sur rail DIN ou mural (kit optionnel)
• Température de fonctionnement : -40°C à +85°C (-40°F à +185°F) / -40°C à +70°C (homologation UL)
• Humidité relative : 5 à 95 % HR, 55°C (sans condensation)

Conformité et certifications

• Sécurité : UL/CUL/IEC(CB) 61010-2-201
• Spécifiques industrie : IEC61850-3 (incluant test sismique 6.10.3), IEEE 1613
• CEM : FCC Part 15 Subpart B Class A, EN 55032, EN 55024, EN 61000-3-2/-3-3/-6-2/-6-4
• Tests d'immunité : IEC 61000-4-2 (ESD ±8 kV contact / ±15 kV air), -4-3 (RS 20 V/m), -4-4 (EFT ±4 kV), -4-5 (Surge ±4 kV ligne-terre AC), -4-6 (CS 10 V), -4-8 (PFMF 100 A/m continu, 1000 A/m 1s)
• RoHS II
• MTBF : 20 ans
• Garantie : 5 ans

Gestion et administration

• Interface Web, Telnet, SSH, console série, utilitaire Windows
• MIB SNMP : MIB II, IF-MIB, SNMPv2 MIB, BRIDGE-MIB, RMON MIB (groupes 1,2,3,9)
• Mise en miroir de port, QoS, ACL
