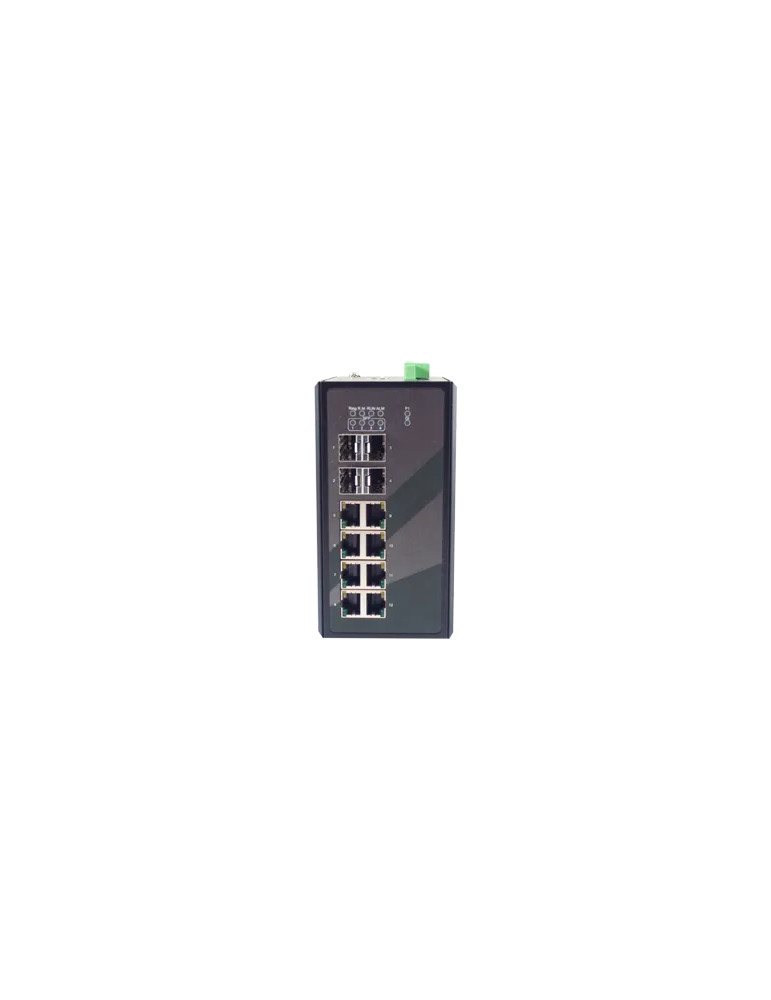

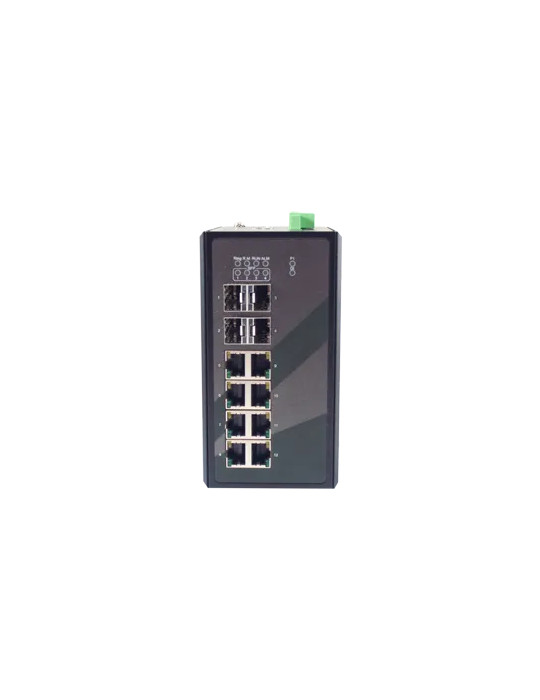

Atop EHG9612-4SFP

L'Atop EHG9612-4SFP est un switch managé Gigabit Layer 3 conçu pour les infrastructures critiques du secteur électrique. Certifié IEC61850-3 et conforme IEEE 1613, il répond aux exigences des postes électriques et centres de contrôle où la fiabilité et la synchronisation temporelle sont essentielles. Ce switch offre une connectivité complète avec 8 ports cuivre 10/100/1000Base-T(X) RJ-45 et 4 emplacements SFP 1000Base-X, permettant de construire des architectures réseau robustes combinant liaisons cuivre et fibre optique.

Connectivité Gigabit complète et transmission GOOSE

• 8 ports cuivre 10/100/1000Base-T(X) RJ-45 avec auto-négociation
• 4 ports fibre 1000Base-X SFP pour liaisons longue distance
• Certification IEC61850-3 incluant le test sismique 6.10.3
• Support des messages GOOSE pour la communication rapide entre IEDs
• Conformité IEEE 1613 pour environnements de sous-station

Routage Layer 3 avancé

• Routage IPv4 Unicast : routes statiques, RIPv1/v2, OSPFv2
• Routage Multicast : IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM, PIM-SSM
• Redondance de routage : VRRP (Virtual Router Redundancy Protocol)
• Protocole BGPv4 pour le routage inter-domaines
• Table MAC de 16 000 entrées et 4096 VLANs

Synchronisation temporelle IEEE 1588v2

• Horloge transparente E2E matérielle avec précision nanoseconde
• Horloge frontière (Boundary Clock) logicielle
• Support IEEE 1588 PTP v1/v2 pour synchronisation précise
• Idéal pour les applications avec exigences strictes de synchronisation

Redondance réseau et tolérance aux pannes

• ERPS (Ethernet Ring Protection Switching)
• MRP Manager/Client (Media Redundancy Protocol)
• STP/RSTP/MSTP (Spanning Tree Protocol et variantes)
• U-Ring et anneaux redondants compatibles
• Temps de rétablissement inférieur à 20 ms sur charge complète (40 switchs)

Sécurité et contrôle d'accès

• IEEE 802.1x avec authentification RADIUS et TACACS+
• Listes de contrôle d'accès (ACL)
• DHCP Snooping et prévention ARP Spoof
• Dynamic ARP Inspection et IP Source Guard
• Support SNMPv3 avec chiffrement
• SSH pour administration sécurisée

Gestion et supervision avancées

• Interface Web multidashboard avec fonctions intelligentes
• Telnet, SSH, console série (RJ45)
• SNMPv1/v2c/v3 avec SNMP Inform
• RMON (groupes 1, 2, 3, 9)
• Modbus/TCP avec registres de statut
• sFlow pour analyse du trafic
• 8 files de priorité QoS et support VLAN 802.1p/802.1q

Fiabilité pour environnements sévères

• Température de fonctionnement : -40 à +85 °C
• Double alimentation redondante avec protection inversion de polarité
• Alimentation 24-57 VCC (19,2-62,7 VCC)
• 2 sorties relais (1A @ 24 VCC) pour alarmes autonomes
• Boîtier métallique IP30 avec montage rail DIN ou mural (kit optionnel)
• MTBF de 20 ans, garantie 5 ans

Caractéristiques Ethernet

• Mémoire tampon de paquets : 1,5 MB
• Trames Jumbo : 9216 octets
• 128 groupes IGMP statiques et 256 groupes dynamiques
• 512 VLANs basés MAC, VID 1-4094
• 4 groupes trunk
• Contrôle de flux IEEE 802.3x

Conformité et certifications

• Sécurité : UL/CUL/IEC(CB) 61010-2-201
• Secteur électrique : IEC61850-3, IEEE 1613
• CEM : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000 (séries 3 et 6)
• Tests CEM : IEC 61000-4-2/3/4/5/6/8/11 (niveaux 3 à 5)
• RoHS II conforme

Contenu de la livraison

• Switch Atop EHG9612-4SFP
• Bloc de connexion lockable 5 broches 5,08 mm
• Guide d'installation rapide
