Atop EHG9608-2SFP-HV

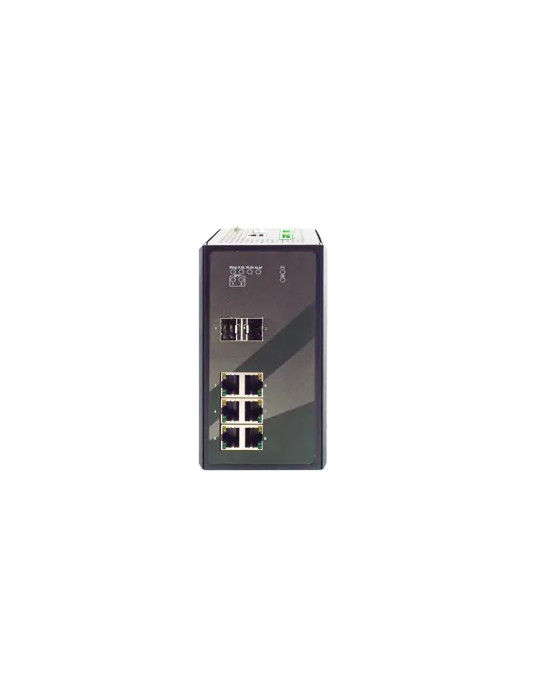

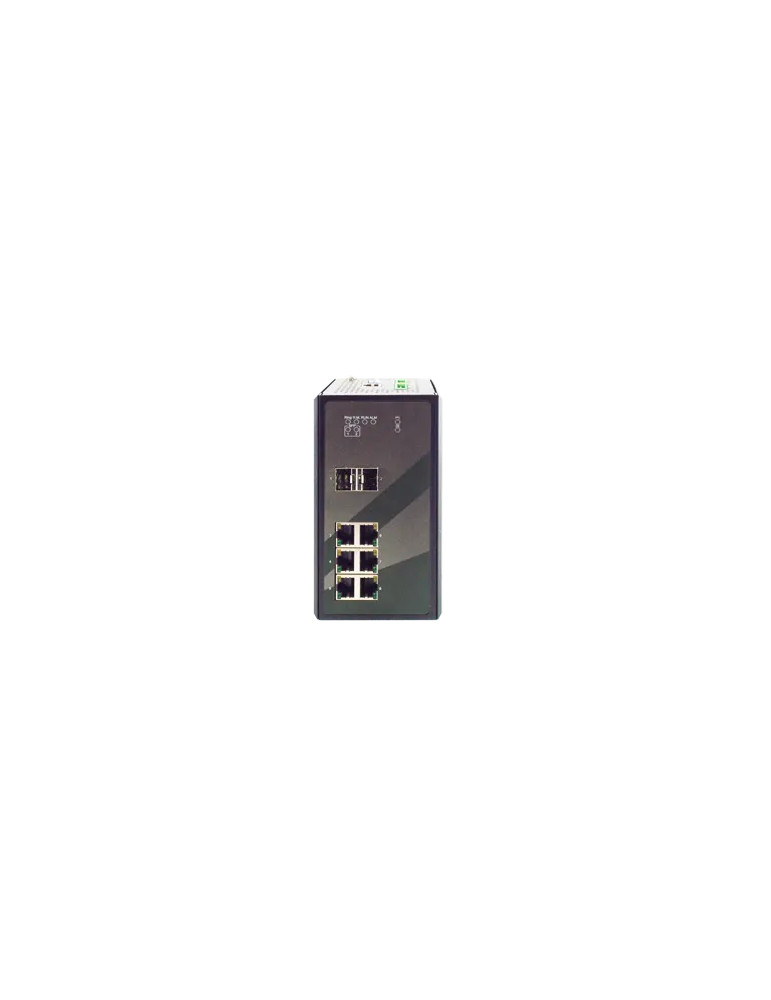

L'Atop EHG9608-2SFP-HV offre une connectivité Gigabit fiable pour les environnements industriels et les infrastructures critiques. Avec 6 ports 10/100/1000BASE-T RJ45 et 2 emplacements SFP 1000BASE-X, ce switch permet d'intégrer des liaisons cuivre et fibre optique dans une installation rail DIN compacte. Certifié IEC61850-3 et IEC61010-2-201, il répond aux exigences des postes électriques, sous-stations et salles techniques soumises à des conditions d'exploitation sévères.

Conception robuste pour environnements industriels

• Boîtier métal SPCC IP30 avec fixation rail DIN et option montage mural (kit séparé)
• Plage de température étendue : -40 à +85°C (-40 à +70°C pour UL)
• Dimensions compactes : 77 × 145 × 113 mm, poids 1000 g
• Alimentation haute tension : 110-370 VDC (entrée 110-370 VDC, tension nominale 110-370 VDC)
• Connecteur à bornes à vis verrouillables 5 broches 5,08 mm, avec protection contre l'inversion de polarité
• Double alimentation redondante avec 2 sorties relais (1A @ 24 VDC) pour système d'alarme autonome

Connectique et fonctionnalités réseau

• 6 ports RJ45 10/100/1000BASE-T avec auto-négociation de vitesse
• 2 ports SFP 1000BASE-X pour modules fibre optique (modules en option)
• Mémoire tampon de 1,5 Mo, table MAC de 16 000 adresses, support des trames jumbo jusqu'à 9216 octets
• 8 files d'attente prioritaires, table VLAN de 4096 entrées, 4 groupes de trunk
• 128 groupes IGMP statiques et 256 groupes IGMP dynamiques

Conformité IEC61850-3 et certifications

• Certification IEC61850-3 incluant test sismique 6.10.3
• Conformité IEEE 1613 pour installations électriques
• Certifications UL/CUL/IEC(CB) 61010-2-201 et FCC Part 15 Class A
• Immunité électromagnétique renforcée : décharge électrostatique (ESD) ±8 kV contact / ±15 kV air, surtension (Surge) ligne-ligne ±1 kV / ligne-terre ±2 kV sur alimentation DC
• MTBF de 20 ans, garantie 5 ans

Supervision et gestion

• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed par port, Link SFP
• Console série RS232 (RJ45), gestion à distance via navigateur Web, Telnet, utilitaire logiciel
• Support des protocoles SNMPv1/v2c/v3 (MIB II, IF-MIB, RMON Groupe 1/2/3/9), Syslog, SNMP Inform
• Registres d'état Modbus/TCP pour intégration dans systèmes d'automatisme
• Bouton de réinitialisation et interrupteurs DIP pour contrôle d'anneau

Applications et déploiement

L'EHG9608-2SFP-HV est destiné aux postes électriques et sous-stations où il joue un rôle critique au niveau des travées (bay level). Grâce à ses ports Gigabit, il assure la transmission de volumes de données élevés depuis le niveau processus vers les niveaux supérieurs. Le support IEEE 1588v2 (horloge transparente End-to-End assistée matériellement) permet une synchronisation temporelle précise, indispensable pour les applications de protection et contrôle-commande basées sur la norme IEC 61850.

Accessoires disponibles en option

• Kit de montage mural (Wall Mount Set référence 70100000000056G)
• Câble console RJ45 vers DB9F (CBL-RJ45(8P)-DB9(F)-90-C)
• Alimentation rail DIN 75W/3,2A 24 VDC (SDR-75-24)
• Modules SFP 1000BASE-X : 850 nm multimode 550 m (AXGD-5854-0513), 1310 nm multimode 2 km (AXGD-1354-0523), 1310 nm monomode 10 km (AXGD-1354-0533), 1310 nm monomode 40 km (AXGD-3354-0593)
