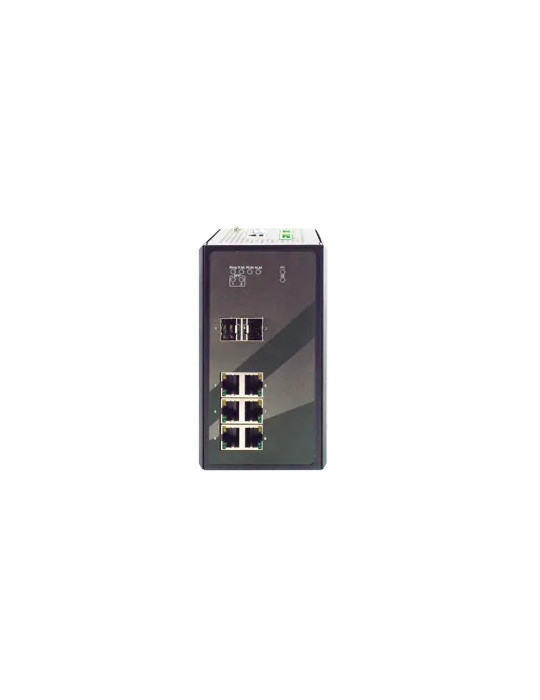

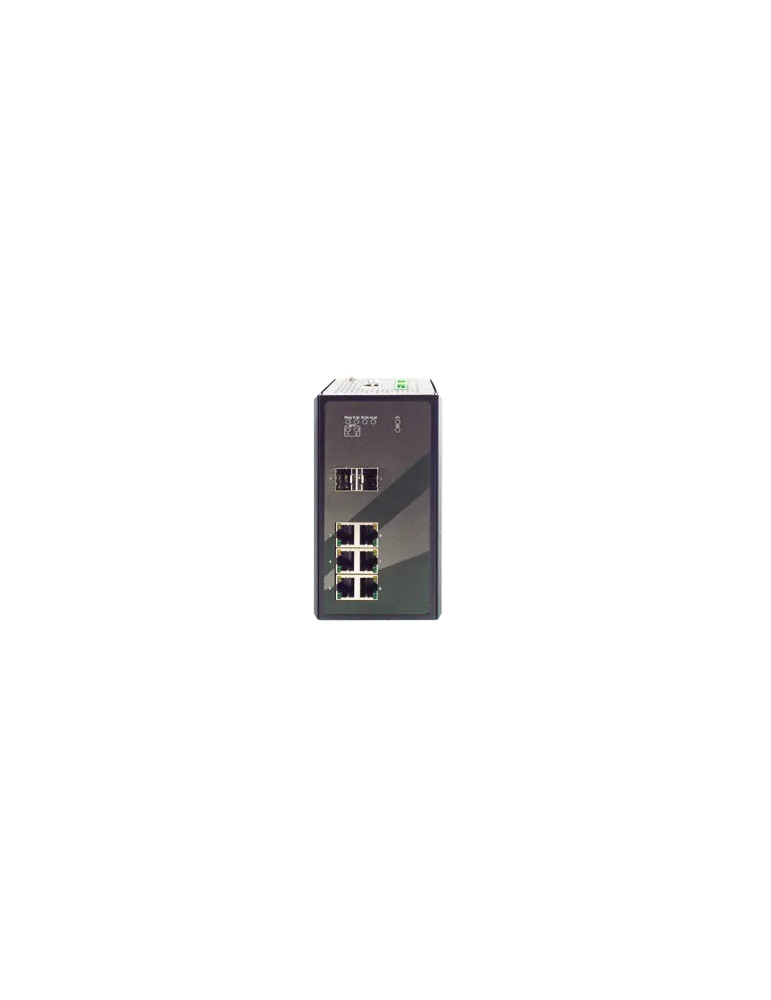

Atop EHG9608-2SFP-AC

L'Atop EHG9608-2SFP-AC est un switch Ethernet managé Gigabit Layer-3 certifié IEC61850-3, conçu pour répondre aux exigences rigoureuses des postes électriques et des centres de contrôle d'énergie. Avec sa capacité à supporter la transmission des messages GOOSE pour la communication rapide entre dispositifs IED, ce switch constitue un élément central des réseaux IEC 61850 dans les infrastructures de distribution électrique.

Configuration réseau avancée

Le switch EHG9608-2SFP-AC dispose de 6 ports 10/100/1000Base-T RJ-45 à auto-négociation et de 2 ports SFP 1000Base-X, offrant une connectivité Gigabit complète pour la transmission de volumes de données importants du niveau processus vers les niveaux supérieurs. La table MAC de 16K entrées, les tampons de paquets de 1,5 Mo et le support de trames jumbo jusqu'à 9216 octets garantissent des performances optimales dans les environnements industriels exigeants.

Synchronisation temporelle de précision

Avec son support IEEE1588v2 Precision Time Protocol, l'EHG9608-2SFP-AC offre une synchronisation temporelle d'une précision nanométrique. Le switch intègre une horloge transparente End-to-End assistée matériellement avec mise à jour du champ de correction des paquets au niveau nanométrique, ainsi qu'une horloge frontière assistée logiciellement, répondant aux besoins critiques de synchronisation des réseaux de distribution d'énergie.

Redondance réseau ultra-rapide

Le switch assure une auto-réparation du réseau en moins de 20ms en charge complète avec jusqu'à 40 switches, grâce au support des protocoles ERPS, U-Ring, STP/RSTP/MSTP et MRP (Manager/Client). Cette capacité de récupération ultra-rapide permet de construire des topologies en anneau hautement fiables pour les applications critiques. Les anneaux compatibles multiples garantissent une flexibilité maximale dans la conception de l'architecture réseau.

Routage avancé Layer-3

L'EHG9608-2SFP-AC intègre des fonctionnalités de routage Layer-3 complètes : BGPv4, routage statique IPv4, RIPv1/v2 et OSPFv2 pour l'unicast, ainsi que IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM et PIM-SSM pour le multicast. Le protocole VRRP (Virtual Router Redundancy Protocol) assure la redondance du routage. Ces capacités avancées permettent une segmentation réseau sophistiquée et un routage inter-VLAN efficace dans les infrastructures complexes.

Supervision et contrôle

Le switch propose une gestion complète via interface Web, Telnet, console série et utilitaire dédié. Il supporte SNMPv1/v2c/v3 avec trap SNMP et RMON (groupes 1, 2, 3, 9), sFlow pour l'analyse de trafic, et des registres de statut Modbus/TCP pour l'intégration dans les systèmes SCADA. Le tableau de bord Web multifonctionnel offre un accès intuitif aux fonctionnalités intelligentes de QoS, VLAN (4096 entrées), IGMP Snooping, port mirroring et sécurité avancée.

Sécurité et contrôle d'accès

L'EHG9608-2SFP-AC intègre des mécanismes de sécurité étendus : authentification 802.1x, EAP, RADIUS, TACACS+, ACL, DHCP Snooping, prévention de l'usurpation ARP, inspection ARP dynamique, IP Source Guard et UDLD. Ces fonctionnalités protègent le réseau contre les accès non autorisés et les attaques courantes dans les environnements industriels connectés.

Alimentation AC et surveillance

Le modèle EHG9608-2SFP-AC est équipé d'une alimentation 100-240 VAC (85-264 VAC en plage étendue) avec consommation de 0,16A à 100 VAC. Le connecteur par bornier vissable 5 broches 5,08mm assure une connexion sécurisée. Le switch dispose de 2 sorties relais (capacité de commutation 1A à 24 VDC) permettant la construction d'un système d'alarme autonome pour la surveillance des défauts.

Certifications industrielles

Certifié IEC61850-3 (incluant le test sismique 6.10.3) et IEEE 1613, l'EHG9608-2SFP-AC répond aux normes les plus strictes de l'industrie électrique. Les certifications de sécurité UL/CUL/IEC(CB) 61010-2-201 et la conformité RoHS II garantissent un déploiement conforme aux réglementations internationales.

Robustesse environnementale

Conçu pour les environnements industriels sévères, le switch fonctionne dans une plage de température de -40°C à +85°C (-40°C à +70°C pour la certification UL) et supporte une humidité relative de 5 à 95% sans condensation à 55°C. Le boîtier métallique SPCC noir avec indice de protection IP30 et les capacités de montage sur rail DIN permettent une installation flexible dans les postes électriques distants où la fiabilité est primordiale. Un MTBF de 20 ans et une garantie de 5 ans témoignent de la qualité de construction.

Spécifications techniques

• Ports Ethernet : 6 ports 10/100/1000Base-T(X) RJ-45
• Ports fibre : 2 emplacements SFP 1000Base-X
• Alimentation : 100-240 VAC (85-264 VAC plage étendue)
• Consommation : 0,16A à 100 VAC
• Connecteur d'alimentation : Bornier vissable 5 broches 5,08mm
• Protection polarité inverse : Oui
• Sorties relais : 2 relais, 1A @ 24 VDC
• Console : RS232 (connecteur RJ45)
• Table MAC : 16K entrées
• Mémoire tampon : 1,5 Mo
• Files de priorité : 8
• Table VLAN : 4096 entrées
• VLAN basé sur MAC : 512 entrées
• Groupes IGMP statiques : 128
• Groupes IGMP dynamiques : 256
• Trames jumbo : 9216 octets
• Groupes trunk : 4
• Température de fonctionnement : -40°C à +85°C (-40°C à +70°C UL)
• Humidité relative : 5 à 95% sans condensation à 55°C
• Boîtier : SPCC noir, IP30
• Dimensions (L×H×P) : 77 × 145 × 113 mm
• Poids : 1000 g
• Montage : Rail DIN, mural (kit optionnel)
• Normes de sécurité : UL/CUL/IEC(CB) 61010-2-201
• Certifications industrielles : IEC61850-3 (test sismique 6.10.3), IEEE 1613
• Conformité EMC : FCC Part 15 Class A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4
• Tests d'immunité : ESD ±8kV contact/±15kV air, Surge ±2kV ligne-ligne/±4kV ligne-terre, EFT ±4kV, CS 10V, PFMF 100A/m continu
• Conformité RoHS : RoHS II
• MTBF : 20 ans
• Garantie : 5 ans
