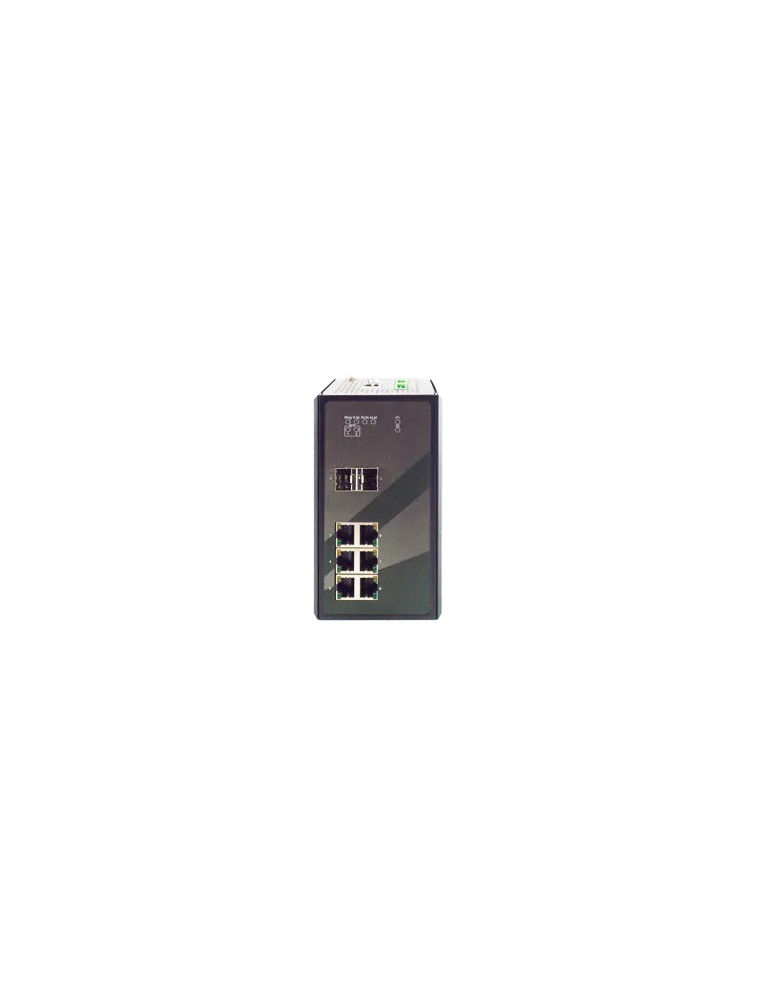

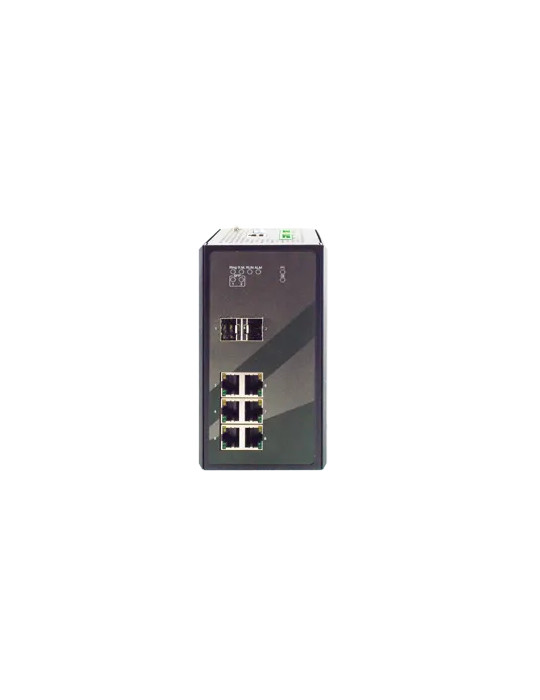

Atop EHG9608-2SFP

Switch managé industriel Gigabit IEC61850-3 pour sous-stations électriques

L'Atop EHG9608-2SFP est un switch Ethernet managé Gigabit certifié IEC61850-3, conçu pour les réseaux de sous-stations et centres de contrôle électriques. Ce modèle dispose de 6 ports 10/100/1000BASE-T RJ-45 et de 2 emplacements SFP 1000BASE-X, permettant une connectivité cuivre et fibre optique pour les installations critiques. Ses capacités de routage Layer 3 (BGPv4, RIPv1/v2, OSPFv2, VRRP) et sa conformité IEEE1588v2 en font un équipement adapté aux exigences strictes de synchronisation temporelle des réseaux IEC 61850.

Précision temporelle IEEE1588v2 pour applications critiques

Le switch intègre une horloge transparente End-to-End matérielle avec précision nanoseconde et une horloge limite (Boundary Clock) logicielle. Cette fonctionnalité garantit la synchronisation temporelle précise nécessaire à la transmission des messages GOOSE entre équipements électroniques intelligents (IED) dans les architectures IEC 61850. Les protocoles de redondance réseau (ERPS, MRP Manager/Client, STP/RSTP/MSTP) assurent un temps de récupération inférieur à 20 ms sur 40 switchs.

Caractéristiques techniques principales

• 6 ports 10/100/1000BASE-T RJ-45 auto-négociés
• 2 ports 1000BASE-X SFP
• Routage Layer 3 : BGPv4, IPv4 Static, RIPv1/v2, OSPFv2
• IEEE1588v2 PTP : horloge transparente E2E matérielle et Boundary Clock logicielle
• Redondance réseau : ERPS, MRP (Manager/Client), STP/RSTP/MSTP (récupération < 20 ms)
• Table MAC : 16 384 entrées
• VLAN : 4096 entrées, plage VID 1-4094
• Groupes IGMP : 128 statiques, 256 dynamiques
• Buffer de paquets : 1,5 Mo
• Trames Jumbo : 9216 octets
• 8 files d'attente prioritaires (QoS)

Protocoles et gestion avancés

Le switch supporte les protocoles IPv4 et IPv6, SNMP v1/v2c/v3, IGMP v1/v2/v3 avec Snooping, MLD, Modbus/TCP, sFlow, SSH, HTTPS, et VRRP pour la redondance de routage. La gestion s'effectue via interface Web, Telnet, console série ou utilitaire dédié. Les fonctions de sécurité incluent IEEE 802.1x, RADIUS, TACACS+, DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection et IP Source Guard.

Alimentation et fiabilité industrielle

Le modèle EHG9608-2SFP accepte une alimentation DC de 19,2 à 62,7 VDC (tension nominale 24-57 VDC) via bornier à vis verrouillable 5 broches 5,08 mm. La consommation système est de 0,63 A sous 24 VDC. Le switch dispose de deux entrées d'alimentation redondantes avec protection contre l'inversion de polarité et de 2 sorties relais (1A @ 24 VDC) pour la gestion des alarmes. Le MTBF est de 20 ans.

Environnement industriel extrême

Conçu pour les environnements difficiles, le switch fonctionne de -40 à 85 °C (-40 à 70 °C pour la certification UL) et tolère une humidité relative de 5 à 95 % sans condensation. Le boîtier métallique SPCC noir offre un indice de protection IP30. Les dimensions sont de 77 × 145 × 113 mm pour un poids de 1 200 g. Le montage s'effectue sur rail DIN (kit de fixation murale en option). La garantie constructeur est de 5 ans.

Certifications et conformité

L'EHG9608-2SFP est certifié IEC61850-3 (incluant les essais sismiques 6.10.3), IEEE 1613, UL/CUL/IEC(CB) 61010-2-201, FCC Part 15 Class A, CE (EN 55032, EN 55024, EN 61000-3-2/3, EN 61000-6-2/4), et conforme RoHS II. Les essais CEM incluent DIP, ESD (±8 kV contact, ±15 kV air), EFT (±4 kV), Surge (±4 kV ligne-terre) et PFMF (1000 A/m pendant 1 s).

Interfaces et indicateurs

Le switch dispose d'une console RS232 (connecteur RJ45), de 2 sorties relais, d'interrupteurs DIP pour le contrôle d'anneau et d'un bouton de réinitialisation. Les LED indiquent l'état PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed des ports RJ-45 et Link des ports SFP. Le switch supporte les modules SFP Atop 850 nm multimode (550 m), 1310 nm multimode (2 km) et single-mode (10 km, 40 km).
