Atop RHG7628-CPU-4SFP-MR

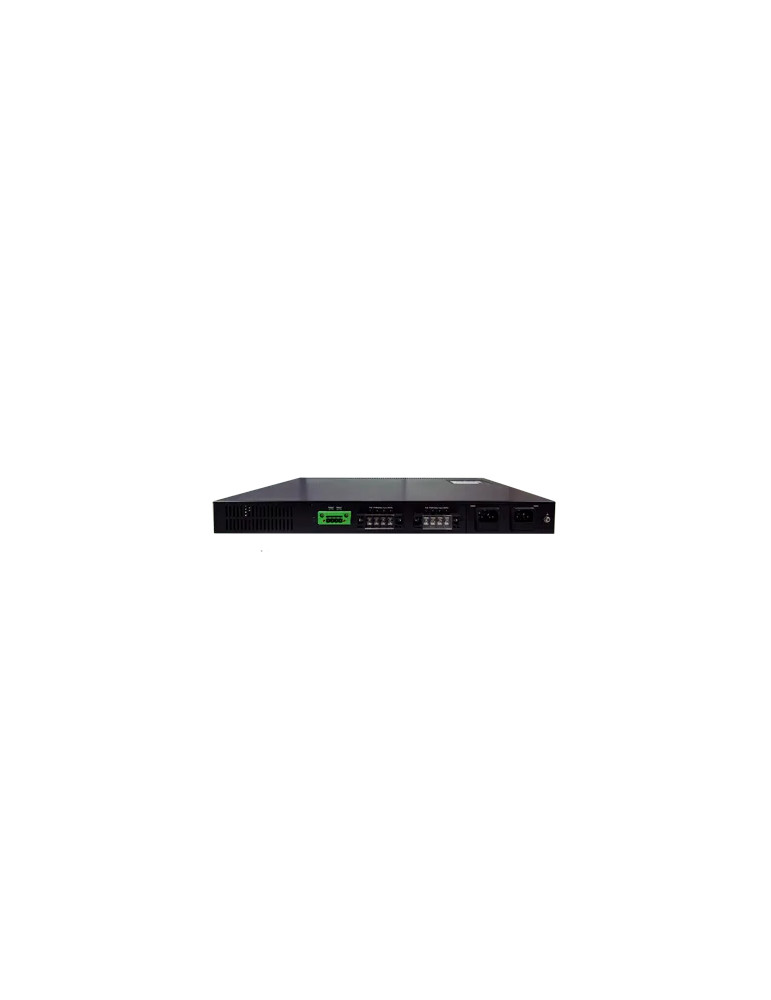

Switch Ethernet industriel managé Layer-3 modulaire rack 19'' Atop RHG7628-CPU-4SFP-MR

Le switch Atop RHG7628-CPU-4SFP-MR est un commutateur Ethernet industriel managé Layer-3 au format rack 19'' 1U, offrant une architecture modulaire flexible pour les infrastructures réseau critiques. Conçu pour les environnements industriels sévères, il combine performance de commutation, routage avancé et polyvalence de configuration dans un boîtier robuste SPCC métal IP30.

Ce modèle se distingue par son système d'alimentation mixte redondant unique associant une entrée AC 110-220 VAC et une entrée DC 48-57 VDC, garantissant une disponibilité maximale dans les installations où plusieurs sources d'énergie coexistent. Les deux entrées PoE 48-57 VDC supplémentaires permettent d'alimenter jusqu'à 24 ports PoE/PoE+ via les modules d'extension, avec un budget PoE total pouvant atteindre 720 W.

Architecture modulaire et connectivité uplink Gigabit

Le RHG7628-CPU-4SFP-MR intègre 4 ports uplink SFP Gigabit pour la connexion backbone fibre optique ou cuivre, assurant une capacité de commutation de 56 Gbps et un débit de 41,67 Mpps. Trois emplacements modules acceptent différents types de cartes d'extension :

• RHG7X28-M1 : 8 ports Gigabit PoE/PoE+ RJ-45
• RHG7X28-M2 : 8 ports Gigabit RJ-45
• RHG7X28-M3 : 8 ports SFP Gigabit
• RHG7X28-M4 : 8 ports Gigabit RJ-45 avec MACsec matériel
• RHG7X28-M5 : 8 ports SFP Gigabit avec MACsec matériel

Cette modularité permet de configurer le switch selon les besoins exacts de l'application, avec jusqu'à 24 ports Gigabit au total, et d'évoluer au fil du temps sans remplacement complet de l'équipement.

Routage Layer-3 avancé

Le RHG7628-CPU-4SFP-MR embarque des fonctionnalités complètes de routage IP unicast et multicast :

• Routage unicast IPv4 statique, RIPv1/v2 et OSPFv2
• Routage multicast DVMRP, PIM-DM, PIM-SM et PIM-SSM
• VRRP (Virtual Router Redundancy Protocol) pour la redondance de passerelle
• Support IPv4 et IPv6

Ces protocoles permettent de segmenter intelligemment les réseaux industriels complexes, d'optimiser le trafic entre VLANs et de créer des architectures réseau évolutives avec routage dynamique automatique.

Redondance réseau rapide

Plusieurs mécanismes de redondance garantissent la continuité de service :

• ITU-T G.8032 ERPS Ring avec convergence inférieure à 20 ms
• IEEE 802.1D/w/s (STP/RSTP/MSTP)
• MRP Manager et Client
• IEEE 802.3ad LACP pour l'agrégation de liens

Le standard ERPS offre des performances de récupération exceptionnelles pour les topologies en anneau, essentielles dans les environnements où toute interruption peut avoir des conséquences critiques.

Sécurité renforcée avec MACsec

Les modules optionnels M4 et M5 implémentent le chiffrement MACsec IEEE 802.1AE en matériel, offrant une protection hop-by-hop contre l'écoute, l'usurpation d'identité et les attaques man-in-the-middle via AES-128 bits. Cette sécurité matérielle n'introduit aucune latence supplémentaire et préserve le débit Gigabit complet, contrairement aux solutions logicielles.

Gestion et supervision complètes

Le switch propose de multiples interfaces de configuration et de supervision :

• Interface web HTTPS, CLI via Telnet/SSH
• SNMPv1/v2c/v3 avec trap et inform
• Support RADIUS et TACACS+ pour l'authentification centralisée
• IEEE 802.1X pour le contrôle d'accès au réseau
• Syslog, RMON et sFlow pour la supervision du trafic
• Registres Modbus/TCP pour l'intégration SCADA

La table MAC de 16 000 entrées, 4096 VLANs, 8 files de priorité QoS et le support de trames Jumbo 9216 octets répondent aux exigences des applications industrielles les plus exigeantes.

Synchronisation temporelle de précision

Le RHG7628-CPU-4SFP-MR intègre plusieurs protocoles de synchronisation temporelle :

• NTP/SNTP serveur et client pour la synchronisation réseau
• IEEE 1588v2 Transparent Clock matériel (précision nanoseconde)
• IEEE 1588v1 et v2 Ordinary Clock/Boundary Clock logiciel

Cette synchronisation précise est essentielle pour les applications d'automatisation, l'horodatage des événements et la corrélation des logs dans les architectures distribuées.

Conception industrielle robuste

Le boîtier métallique SPCC IP30 assure une protection mécanique solide et une dissipation thermique efficace sans ventilateur. Les caractéristiques environnementales incluent :

• Plage de température étendue : -40°C à +75°C
• Immunité EMC niveau 3 : ESD ±8 kV contact, ±15 kV air
• Protection EFT ±2 kV sur tous les ports
• Conformité ferroviaire EN50155 et EN50121-4
• Conformité PROFINET v2.33 CC-B
• MTBF de 12,20 ans

Les borniers à vis verrouillables (5 broches pour PoE, 3 broches pour DC) assurent des connexions électriques fiables même en environnement vibratoire. Deux sorties relais (1A @ 24 VDC) permettent le signalement d'alarmes vers des systèmes externes.

Alimentation redondante mixte AC/DC

Le modèle RHG7628-CPU-4SFP-MR dispose d'une configuration unique d'alimentation :

• 1 entrée AC 99-242 VAC (consommation CPU : 64 W @ 110 VAC)
• 1 entrée DC 48-57 VDC (consommation CPU : 32,7 W @ 48 VDC)
• 2 entrées PoE 48-57 VDC pour alimenter les modules (jusqu'à 720 W @ 51 VDC en PoE+)

Cette flexibilité permet de combiner alimentation secteur et batterie DC, ou d'utiliser des sources d'énergie hétérogènes selon la disponibilité locale, tout en maintenant la redondance complète.

Applications typiques

Le RHG7628-CPU-4SFP-MR s'intègre dans de nombreux environnements industriels :

• Backbone Ethernet Gigabit avec routage inter-sites
• Réseaux ferroviaires embarqués et au sol (certifié EN50155/EN50121-4)
• Infrastructures de vidéosurveillance IP avec alimentation PoE
• Automatismes industriels PROFINET et Modbus/TCP
• Réseaux sécurisés avec chiffrement MACsec
• Architectures multi-VLANs routées

Dimensions : 440 x 44 x 340 mm (sans vis ni kit rack). Poids : 5 kg (CPU seul avec caches modules). Kit de montage rack 19'' 1U inclus. Garantie fabricant 5 ans.
