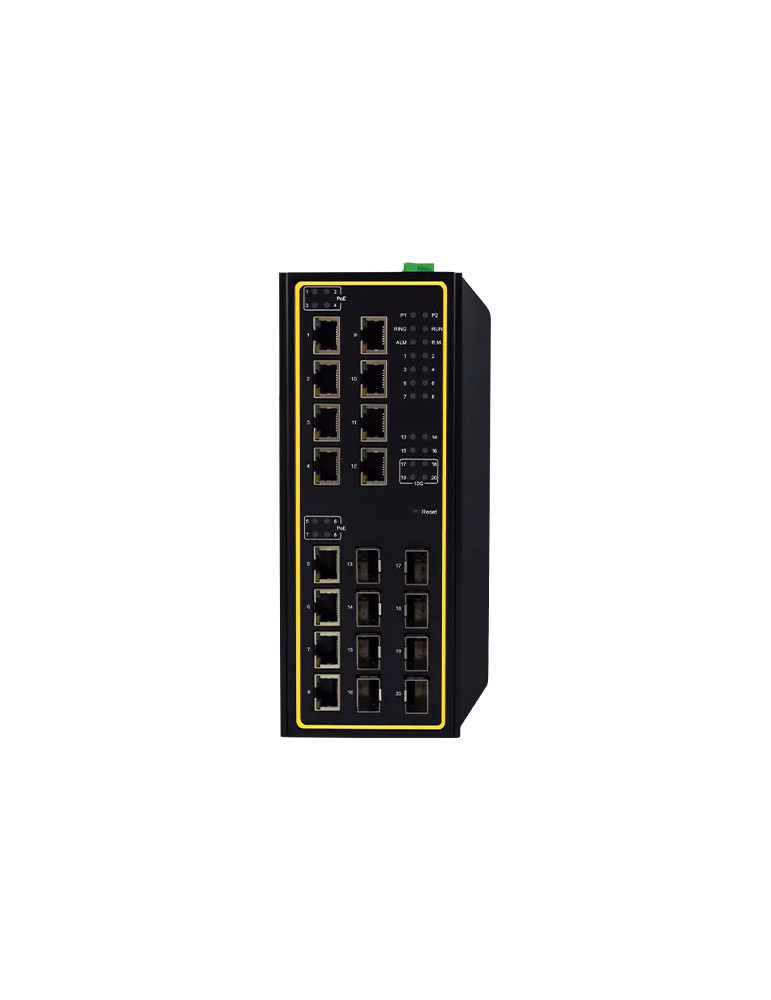

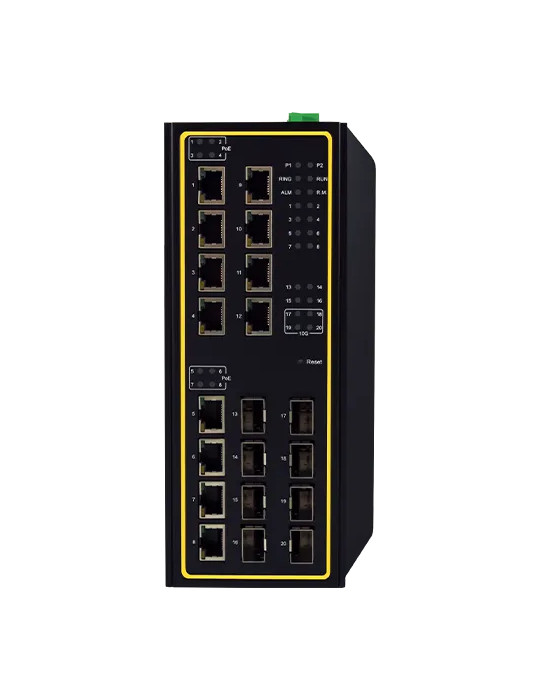

Atop EHG7620-8PoE-4SFP-410GSFP

Switch Ethernet industriel 20 ports Gigabit manageable Layer-3 avec PoE

Le switch Atop EHG7620-8PoE-4SFP-410GSFP offre une solution haute performance pour les infrastructures industrielles exigeantes nécessitant une bande passante élevée, une alimentation PoE et une redondance réseau avancée. Avec sa configuration 20 ports combinant cuivre, fibre optique et uplinks 10 Gigabit, il répond aux besoins des applications Smart City, contrôle trafic (certifié NEMA TS-2) et automatisation industrielle.

Configuration des ports et connectivité

• 4 ports 10/100/1000BASE-T RJ45 auto-négociation
• 8 ports 10/100/1000BASE-T RJ45 PoE/PoE+ 802.3af/802.3at (30W par port)
• 4 emplacements SFP 100/1000BASE-X
• 4 emplacements SFP dédiés pour uplinks 1G/10G
• Port console RS232 (connecteur RJ45)
• 2 sorties relais (1A @ 24 VDC)

Alimentation Power over Ethernet

Le switch délivre jusqu'à 240W de budget PoE total, avec une puissance de 30W par port en mode 802.3at. Alimentation système par terminal à vis verrouillable 5 broches 5,08mm : 51-57 VDC pour fonctionnement PoE+ complet. Protection contre l'inversion de polarité intégrée.

Performances de commutation Layer-3

• Routage IPv4 statique, RIPv1/v2 et OSPFv2
• BGPv4 pour routage inter-domaines
• VRRP pour redondance de routeur virtuel
• Multicast : IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM, PIM-SSM
• Taille table MAC : 16 000 entrées
• Mémoire tampon de paquets : 1,5 Mo
• Taille de trame jumbo : 9 216 octets
• 8 files d'attente de priorité
• 4 096 VLAN supportés (VID 1 à 4 094)

Redondance réseau et fiabilité

Le switch supporte les protocoles de redondance industriels avec auto-rétablissement inférieur à 20ms en charge complète : ITU-T G.8032 ERPS Ring, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1D-2004 STP, MRP (Manager/Client), anneaux compatibles et chaînes compatibles.

Synchronisation temporelle

• IEEE 1588v2 Transparent Clock End-to-End matériel (précision nanosecondes)
• IEEE 1588v2 Ordinary Clock/Boundary Clock logiciel
• IEEE 1588v1 Ordinary Clock/Boundary Clock logiciel
• Serveur/Client NTP et SNTP

Sécurité et authentification

Conformité IEC 62443 avec gestion des comptes utilisateurs, politique de mots de passe et gestion d'interface d'authentification. Support IEEE 802.1X, EAP, RADIUS, TACACS+. Fonctions avancées : DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection, IP Source Guard.

Gestion et administration

• Interface web HTTP/HTTPS multifunctionnelle
• CLI Telnet et SSH
• SNMP v1/v2c/v3 avec SNMP Inform
• Syslog pour journalisation d'événements
• RMON groupes 1, 2, 3, 9
• Mise en miroir de ports
• QoS par port ou par VLAN
• LLDP pour découverte de topologie
• sFlow pour supervision du trafic
• UDLD (Unidirectional Link Detection)
• Registres d'état Modbus/TCP pour l'automatisation

Robustesse industrielle

• Boîtier métallique SPCC IP30 avec dissipateur thermique renforcé
• Conception fanless sans ventilateur
• Température de fonctionnement : -20°C à +70°C
• Humidité relative ambiante : 5% à 95% (sans condensation @ 55°C)
• Protection EMC niveau 3
• Résistance aux chocs, chutes et vibrations selon MIL-STD-810G/F
• Installation sur rail DIN ou montage mural (kit optionnel)
• MTBF : 20 ans
• Garantie : 5 ans

Certifications et conformité

• Sécurité : UL 62368-1:2014, CSA C22.2 N. 62368-1-14, EN 62368-1:2014+A11:2017, NZS 62368.1:2018
• Contrôle trafic : NEMA TS-2
• EMC : FCC Part 15 Subpart B Class A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4
• Tests CEM : décharge électrostatique ±6kV contact/±8kV air (niveau 3), surtension ligne-terre ±2,0kV (niveau 3), rafales EFT ±2,0kV alimentation DC (niveau 3)
• Conformité RoHS II

Protocoles supportés

IPv4, IPv6, IGMPv1/v2/v3, IGMP Snooping, MLD, GARP, GMRP, GVRP, SNMPv1/v2c/v3, ICMP, Telnet, SSH, DHCP Server/Relay/Client, DHCP Options 66/67/82, BootP, RARP, TFTP, SMTP (Gmail compatible), RMON, HTTP, HTTPS, Syslog, MRP, LLDP, IEEE 802.1X, EAP, RADIUS, TACACS+, ACL, BGPv4, DVMRP, VRRP.

Caractéristiques physiques

• Dimensions (L × H × P) : 95 × 200 × 160 mm
• Poids : 2 500 g
• Indicateurs LED : PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP, PoE
• Commutateurs DIP pour contrôle d'anneau et configuration Profinet
• Bouton Reset

Spécifications d'alimentation système

• Tension d'entrée : 9-57 VDC (modèles sans PoE), 45-57 VDC (mode 802.3af), 51-57 VDC (mode 802.3at)
• Courant d'entrée max. : 2,2A @ 9 VDC (sans PoE), 5,2A @ 51 VDC (8 ports à 30W par port PoE)
• Consommation max. : 19,8W @ 9 VDC (sans PoE), 265,2W @ 51 VDC (8 ports PoE+ actifs)

Standards Ethernet

IEEE 802.3 (10BaseT), IEEE 802.3u (100BaseT(X)), IEEE 802.3ab (1000BaseT(X)), IEEE 802.3z (1000BaseX), IEEE 802.3ae (10 Gigabit Ethernet fibre), IEEE 802.3x (contrôle de flux), IEEE 802.1D-2004 (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1Q (VLAN Tagging), IEEE 802.1p (Class of Service), IEEE 802.1X (authentification), IEEE 802.3ad (agrégation de liens avec LACP), IEEE 802.3az (Energy Efficient Ethernet).
