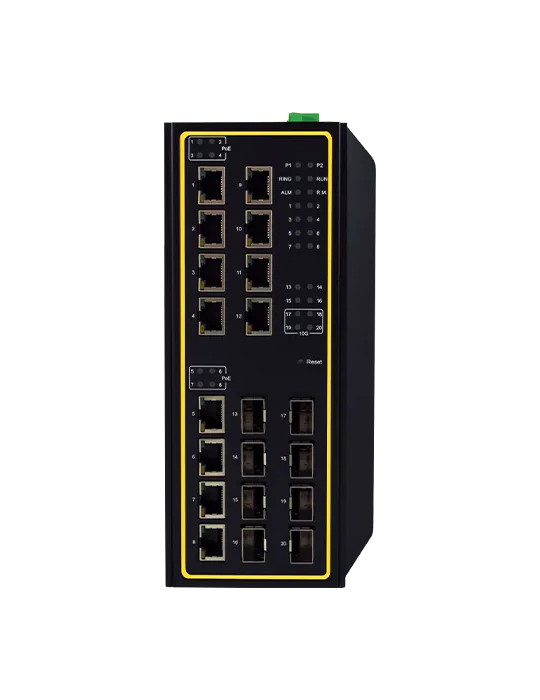

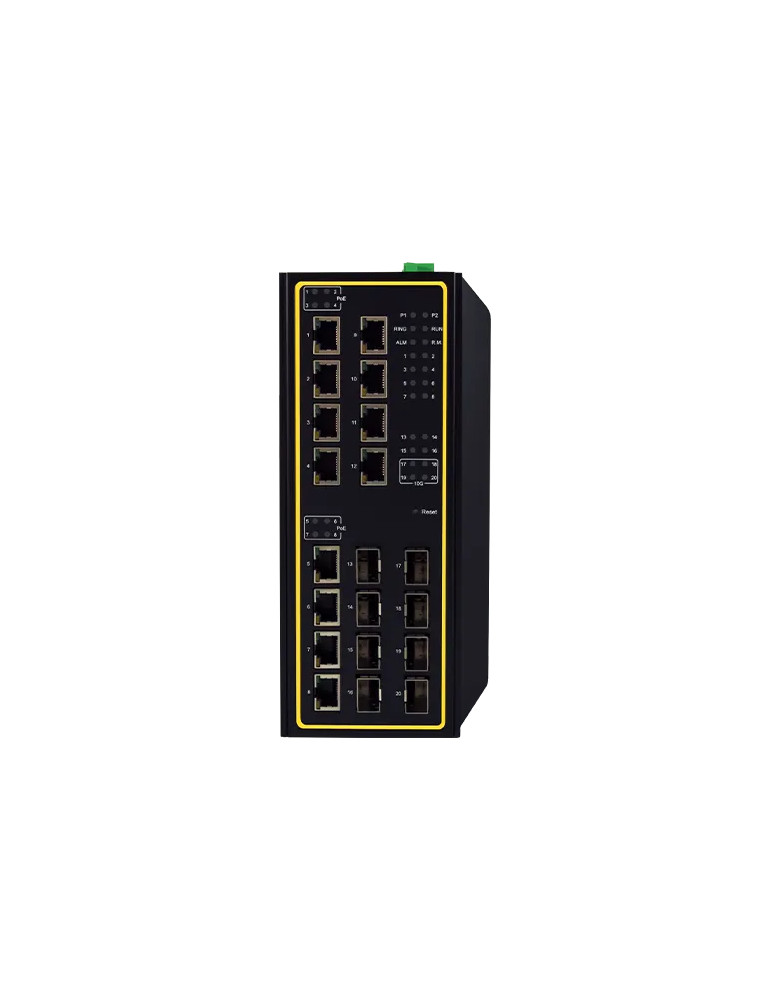

Atop EHG7620-8PoE-410GSFP

Switch managé industriel Layer 3 haute performance pour applications critiques

Le switch Atop EHG7620-8PoE-410GSFP offre une solution robuste pour les infrastructures industrielles, Smart Cities et systèmes de contrôle du trafic. Certifié NEMA TS-2, ce switch managé Layer 3 combine 8 ports Gigabit Ethernet PoE+ (802.3af/at) délivrant jusqu'à 30W par port avec un budget PoE total de 240W, et 4 ports uplink SFP 10 Gigabit pour la connectivité montante haute capacité. Sa conception fanless garantit un fonctionnement fiable entre -40°C et 70°C sans perte de paquets même en charge maximale.

Redondance réseau avancée et reprise rapide

Le switch intègre plusieurs protocoles de redondance industrielle avec auto-cicatrisation en moins de 20ms sous charge complète : ITU-T G.8032 ERPS Ring, RSTP, MSTP, MRP (Manager/Client), et topologies propriétaires compatibles. Ces mécanismes assurent une disponibilité réseau maximale pour les applications critiques nécessitant tolérance aux pannes et continuité de service.

Routage Layer 3 et gestion intelligente du trafic

Avec ses fonctionnalités de routage Layer 3, le switch supporte BGPv4, routage statique IPv4, RIPv1/v2 et OSPFv2. Il gère 4096 VLANs, 16k entrées MAC, 8 files d'attente de priorité, QoS par port ou VLAN, IGMP Snooping, et port mirroring. Le buffer de paquets de 1,5 MB et la prise en charge de trames jumbo jusqu'à 9216 octets optimisent les performances dans les environnements à fort trafic.

Alimentation PoE+ pour périphériques réseau

Les 8 ports PoE+ (802.3at) délivrent jusqu'à 30W par port avec un budget total de 240W, permettant d'alimenter caméras IP, points d'accès Wi-Fi, téléphones IP et capteurs industriels directement via le câble Ethernet. Le switch nécessite une alimentation 51-57 VDC pour le mode 802.3at complet (alimentation externe non incluse, disponible séparément).

Sécurité renforcée et conformité IEC 62443

La sécurité intégrée comprend 802.1X, authentification RADIUS/TACACS+, gestion par compte utilisateur, politique de mots de passe, DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection, IP Source Guard et ACL. Ces fonctions répondent aux exigences IEC 62443 pour la protection des infrastructures critiques contre les intrusions réseau.

Synchronisation temporelle précise IEEE 1588v2

Le switch intègre un support matériel IEEE 1588v2 Precision Time Protocol en mode End-to-End Transparent Clock (E2E TC) avec précision nanoseconde, ainsi que les modes OC/BC par logiciel. Il supporte également NTP Server/Client et SNTP pour la synchronisation réseau standard.

Certifications industrielles et trafic routier

Certifié UL 62368-1, CE/FCC et NEMA TS-2 pour le contrôle du trafic, le switch répond aux normes EMC les plus strictes (EN 61000-6-2/6-4, IEC 61000-4-2/3/4/5/6/8/11) avec protection EMC niveau 3. Conforme aux tests de choc, vibration et chute selon MIL-STD-810G/F, il assure une fiabilité MTBF de 20 ans.

Gestion et supervision complètes

La gestion s'effectue via interface Web HTTPS, CLI par console RS232 (RJ45), Telnet, SSH, SNMPv1/v2c/v3, SNMP Inform, Syslog, RMON, et protocole sFlow. Le switch prend en charge LLDP, DHCP Server/Relay/Client avec options 66/67/82, SMTP (Gmail), TFTP, et registres de statut Modbus/TCP pour l'intégration aux systèmes d'automatisation industrielle.

Caractéristiques principales

• 8 ports 10/100/1000BASE-T PoE+ (802.3at) avec 240W budget total et 30W par port
• 4 ports uplink 1G/10G SFP+ pour connectivité montante flexible
• Routage Layer 3 : BGPv4, IPv4 statique, RIPv1/v2, OSPFv2
• Redondance ITU-T G.8032 ERPS Ring avec reprise < 20ms
• IEEE 1588v2 PTP Hardware-Based E2E TC (précision nanoseconde)
• 4096 VLANs, 16k adresses MAC, trames jumbo 9216 octets
• Certifié NEMA TS-2 pour applications de trafic routier
• Température étendue -40°C à +70°C, conception fanless
• Alimentation 51-57 VDC via bornier terminal 5 broches verrouillable
• Boîtier métallique IP30 avec dissipateur thermique renforcé
• Montage rail DIN ou mural (kit en option)
• Console RS232 (RJ45), 2 sorties relais (1A @ 24 VDC)
• Switches DIP pour contrôle ring et configuration Profinet
• LED : alimentation, alarme, run, ring, link/speed par port, PoE
• Garantie 5 ans constructeur

Spécifications électriques et mécaniques

• Alimentation requise : 51-57 VDC pour mode PoE+ complet
• Consommation maximale : 265,2W @ 51 VDC (8 ports PoE+ à 30W)
• Courant maximal : 5,2A @ 51 VDC
• Connecteur : bornier terminal verrouillable 5 broches 5,08mm
• Protection polarité inverse intégrée
• Dimensions (L x H x P) : 95 x 200 x 160 mm
• Poids : 2500g
• Humidité relative : 5% à 95% sans condensation (test @ 55°C)
• Température stockage : -40°C à 85°C

Protocoles et standards supportés

• Ethernet : IEEE 802.3/u/ab/z/ae, 802.3x Flow Control
• Layer 2 : IEEE 802.1D/w/s (STP/RSTP/MSTP), 802.1Q (VLAN), 802.1p (QoS), 802.1X, 802.3ad (LACP), 802.3az (EEE)
• Réseau : IPv4, IPv6, ICMPv4, DHCP Server/Relay/Client, BootP, RARP, ARP
• Gestion : SNMPv1/v2c/v3, RMON, HTTP/HTTPS, Telnet, SSH, TFTP, Syslog, sFlow
• Multicast : IGMPv1/v2/v3, IGMP Snooping, MLD, DVMRP, PIM-DM/SM/SSM
• Redondance routage : VRRP (Virtual Router Redundancy Protocol)
• Sécurité : 802.1X, RADIUS, TACACS+, DHCP Snooping, DAI, IP Source Guard
• Automation : Modbus/TCP, LLDP, UDLD
• Messagerie : SMTP, SMTP Gmail, SNMP Trap, SNMP Inform

Conformité et certifications

• Sécurité : UL 62368-1 2nd Ed., CSA C22.2 N. 62368-1-14, NZS 62368.1:2018, EN 62368-1:2014+A11:2017
• Trafic : NEMA TS-2 (Traffic Controller)
• EMC : FCC Part 15 Class A, EN 55032/55024, EN 61000-3-2/3-3, EN 61000-6-2/6-4
• Immunité : IEC 61000-4-2 (ESD ±6kV/±8kV), IEC 61000-4-3 (RS 10V/m), IEC 61000-4-4 (EFT ±2kV), IEC 61000-4-5 (Surge ±2kV), IEC 61000-4-6 (CS 10Vrms), IEC 61000-4-8 (PFMF 30V/m)
• Mécanique : MIL-STD-810G Method 516.5 (Shock), MIL-STD-810F Methods 516.5 (Drop) & 514.5 C-1/C-2 (Vibration)
• Environnement : RoHS II
