Atop EHG7620-4PoE-4SFP-410GSFP

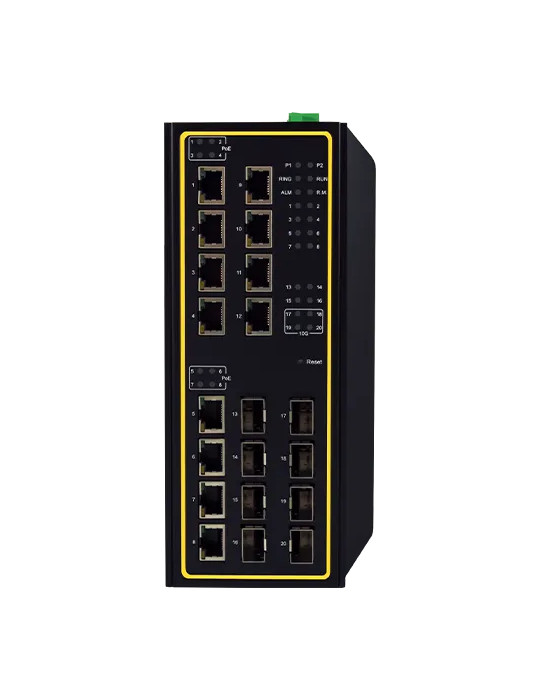

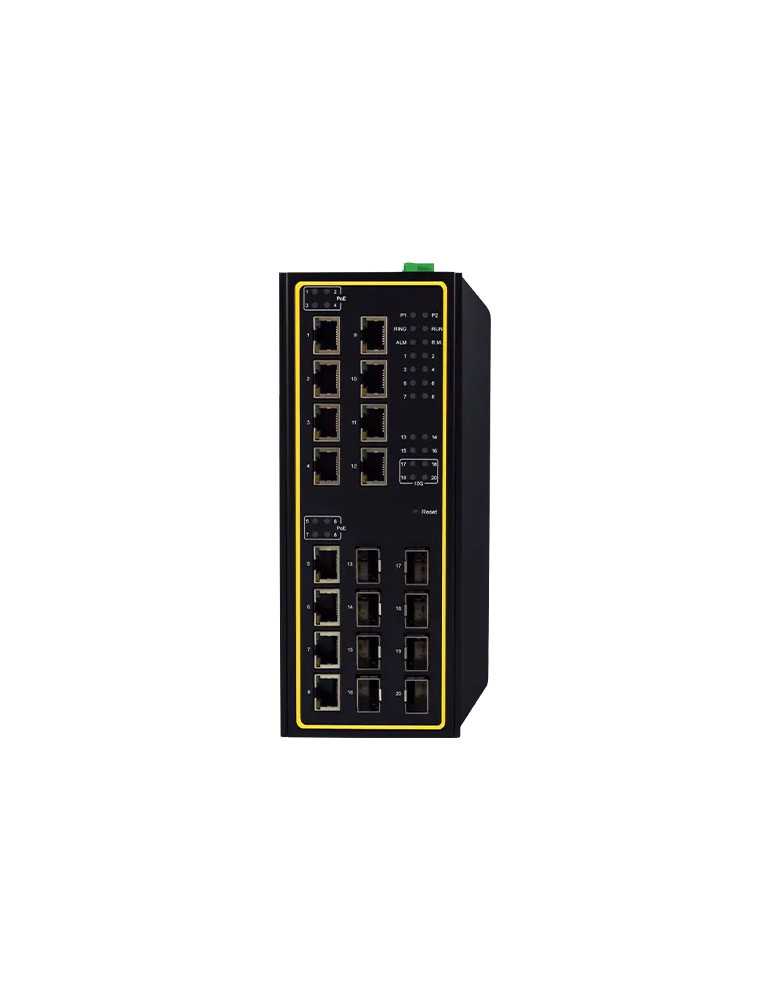

L'Atop EHG7620-4PoE-4SFP-410GSFP est un switch Ethernet industriel managé de niveau 3 conçu pour les environnements exigeants. Il offre une grande flexibilité de connectivité avec 20 ports Gigabit au total : 8 ports RJ45 10/100/1000BASE-T, 4 ports PoE+ 802.3at, 4 emplacements SFP 100/1000BASE-X et 4 emplacements SFP+ dédiés supportant les débits 1G ou 10G pour les liaisons montantes à haute bande passante.

Architecture et performances réseau

Ce switch offre un commutateur Layer 3 performant avec support du routage IPv4 statique, RIPv1/v2 et OSPFv2. Il dispose d'une table MAC de 16 000 adresses, d'un buffer de paquets de 1,5 Mo et supporte les trames jumbo jusqu'à 9 216 octets. La gestion avancée des VLAN permet de créer jusqu'à 4 096 VLAN avec 512 VLAN basés sur adresses MAC. Le switch intègre 8 files d'attente de priorité pour la qualité de service (QoS) et supporte l'agrégation de liens avec LACP (802.3ad) via 4 groupes trunk.

Alimentation PoE+ et budget énergétique

L'EHG7620-4PoE-4SFP-410GSFP intègre 4 ports PoE/PoE+ conformes aux normes 802.3af/802.3at, délivrant jusqu'à 30 W par port avec un budget PoE total de 240 W. L'alimentation du switch s'effectue en 45-57 VDC pour le mode 802.3af et 51-57 VDC pour le mode 802.3at. Le connecteur d'alimentation utilise un bornier à vis verrouillable 5 broches 5,08 mm avec protection contre les inversions de polarité.

Redondance et fiabilité réseau

Le switch assure une haute disponibilité grâce à de multiples protocoles de redondance : ITU-T G.8032 ERPS Ring, IEEE 802.1D-2004 RSTP, STP, MSTP, ainsi que MRP (Manager/Client), anneaux compatibles et chaînes compatibles. Le temps de récupération automatique est inférieur à 20 ms même en charge complète. Le boîtier métallique SPCC IP30 avec dissipateur thermique et conception sans ventilateur garantit des opérations fiables entre -20°C et +70°C.

Synchronisation temporelle de précision

L'appareil supporte la synchronisation réseau via NTP Server/Client et SNTP. Pour les applications nécessitant une précision accrue, il intègre IEEE 1588v1 OC/BC (logiciel), IEEE 1588v2 E2E TC (matériel) avec précision nanoseconde, et IEEE 1588v2 OC/BC (logiciel). Cette fonctionnalité est essentielle pour les applications industrielles critiques nécessitant une synchronisation temporelle précise.

Sécurité et contrôle d'accès

Le switch répond aux exigences de sécurité IEC 62443 avec gestion des comptes utilisateurs, politique de mots de passe et gestion de l'interface d'authentification. Il supporte 802.1X, EAP, RADIUS, TACACS+ pour l'authentification, ainsi que DHCP Snooping, ARP Spoof Prevention, Dynamic ARP Inspection et IP Source Guard pour la protection du réseau. Le protocole UDLD permet la détection des liaisons unidirectionnelles.

Gestion et supervision avancées

L'interface web multifunctionnelle offre des fonctionnalités intelligentes : qualité de service (QoS) par port ou par VLAN, VLAN, IGMP Snooping (128 groupes statiques, 256 groupes dynamiques), port mirroring et sFlow. La console RS232 (connecteur RJ45) permet l'accès CLI. Le switch supporte SNMP v1/v2c/v3, SNMP Inform, RMON (groupes 1, 2, 3, 9), Syslog, LLDP et Modbus/TCP pour l'intégration dans les systèmes d'automatisation. Deux sorties relais avec capacité de courant de 1 A @ 24 VDC permettent le déclenchement d'alarmes externes.

Certifications et conformité

Le switch EHG7620-4PoE-4SFP-410GSFP est certifié UL 62368-1:2014, CSAC22.2, EN 62368-1:2014+A11:2017, NEMA TS-2 pour le contrôle du trafic routier, FCC Part 15 Class A, et conforme aux normes EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4. Il offre une protection EMC niveau 3 selon les tests IEC 61000-4 (ESD ±8 kV, EFT ±2 kV, Surge ±2 kV). Conforme RoHS II, il bénéficie d'un MTBF de 20 ans et d'une garantie constructeur de 5 ans.

Caractéristiques physiques et montage

Le boîtier métallique SPCC IP30 avec dissipateur thermique mesure 95 × 200 × 160 mm pour un poids de 2 500 g. Le montage s'effectue sur rail DIN ou en fixation murale (kit optionnel). Les indicateurs LED incluent PWR1, PWR2, Alarm, Run, Ring, Ring Master, Link/Speed RJ-45, Link SFP et PoE. Des interrupteurs DIP permettent le contrôle de l'anneau et le paramétrage Profinet. Un bouton de réinitialisation est également présent.
